PN8015M集成PFM控制器及800V高雪崩能力智能功率MOSFET,用于外围元器件极精简的小功率非隔离开关电源,输出电压可通过FB电阻调整。PN8015M内置800V高压启动与自供电模块,实现系统快速启动、超低待机、自供电功能。该芯片提供了完整的智能化保护功能,包括过载保护,欠压保护,过温保护。另外PN8015M的降频调制技术有助于改善EMI特性。
PN8015产品特点:
■ 内置800V高雪崩能力智能功率MOSFET
■ 内置高压启动和自供电电路
■ 适用于Buck、Buck-Boost、Flyback等多种架构
■ 适用于Buck、Buck-Boost、Flyback等多种架构
■ 输出电压3.3V~12V可通过FB电阻调整
■ 半封闭式稳态输出电流> 200mA @230VAC
■ 改善EMI的降频调制技术
■ 优异的负载调整率和工作效率
■ 优异的负载调整率和工作效率
■ 全面的保护功能
过载保护(OCP)
过温保护(OTP)
欠压保护(OVP)

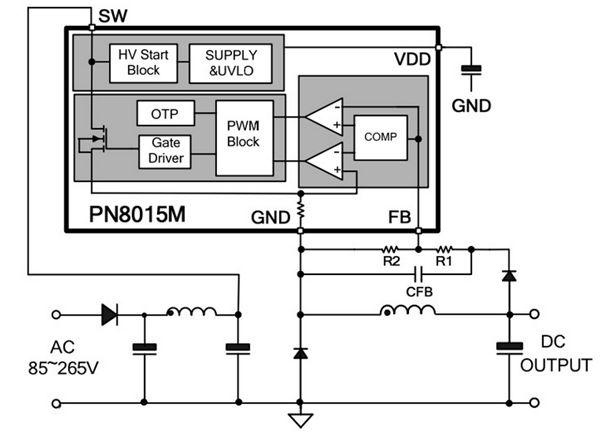

典型应用图
典型应用图
PN8015输出电压3.3V~24V可通过FB电阻调整,适用于Buck、Buck-Boost、Flyback等多种架构,典型用于 5V0.2A风扇应用方案,更多PN8015原理图,电源输入输出规格,BOM 表,电感参数等数据表单,请向足彩竞彩单场
申请。>>
