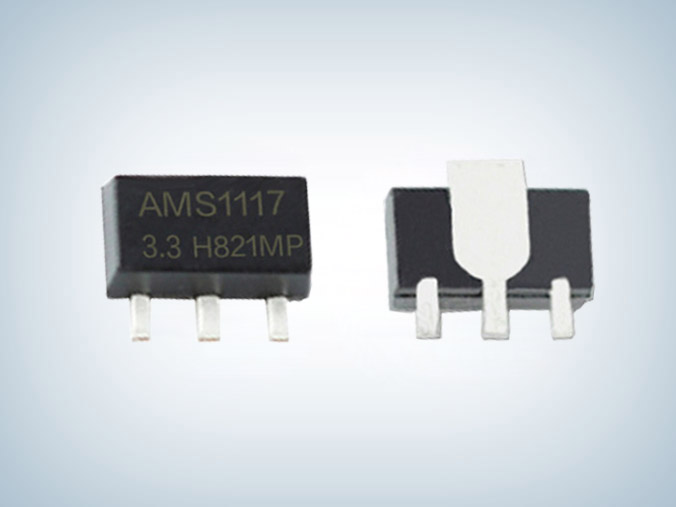

ams1117-3.3v电源稳压芯片
所属分类：139足彩
品牌：PUOLOP迪浦
型号：AMS1117-3.3V
封装：SOT-223
功率：1.2V1.8V，3.3V，5V
电流：1A
型号：AMS1117-3.3V
封装：SOT-223
功率：1.2V1.8V，3.3V，5V
电流：1A
订购热线：0755-23087599
概述：AMS1117是一款低压差的线性稳压器，ams1117-3.3v电源稳压芯片采用SOT-223封装。
ams1117稳压芯片特点：
■ 包括三端可调输出和固定电压输出版本（固定电压包括 1.2V1.8V， 3.3V，5V等，其他电压规格可根据用户定制）
■ 最大输出电流为 1A
■ 输出电压精度高达±2％
■ 稳定工作电压范围为高达 12V
■ 电压线性度为 0.2％
■ 负载线性度为 0.4％
■ 环境温度：TA的范围是-20℃~125℃
ams1117-3.3引脚图：
固定电压型引脚定义
| 引脚号 | 符号 | 定义 |
| 1 | GND | 接地脚 |
| 2 | Vout | 输出端 |
| 3 | Vin | 输入端 |
可调电压型引脚定义
| 引脚号 | 符号 | 定义 |
| 1 | Agj | 可调端 |
| 2 | Vout | 输出端 |
| 3 | Vin | 输入端 |

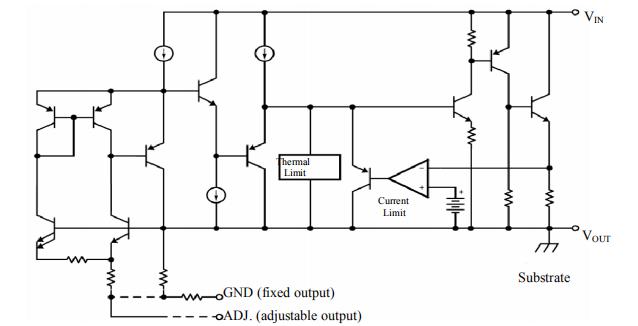

ams1117稳压电路图

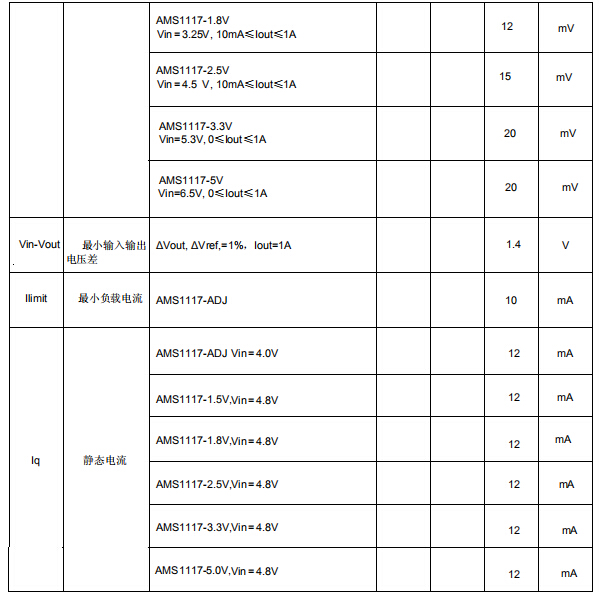

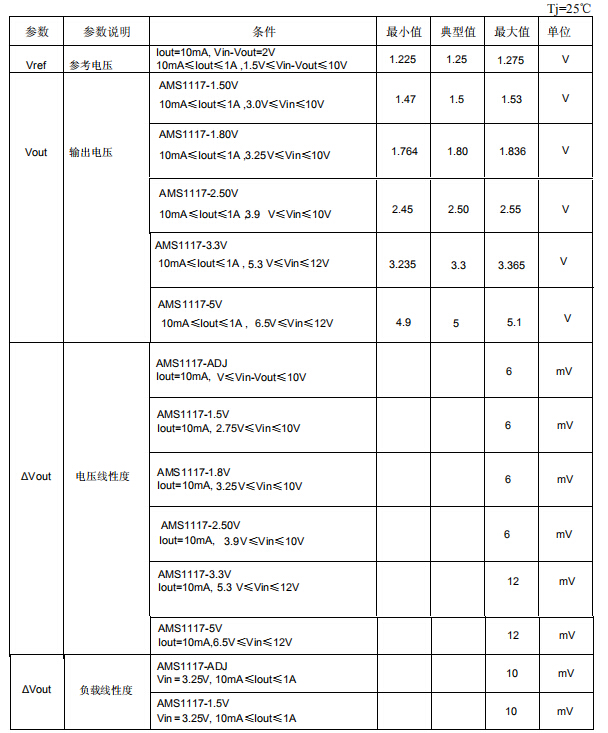

主要参数和工作特性
应用领域：
■ 计算机主板、显卡
■ LCD 监视器及LCD TV
■ DVD 解码板
■ ADSL 等设备
■ 开关电源的后级稳压
更多ams1117-3.3v电源稳压芯片产品手册、极限值、主要参数和工作特性、样品及技术资料请向足彩竞彩单场
申请。>>
