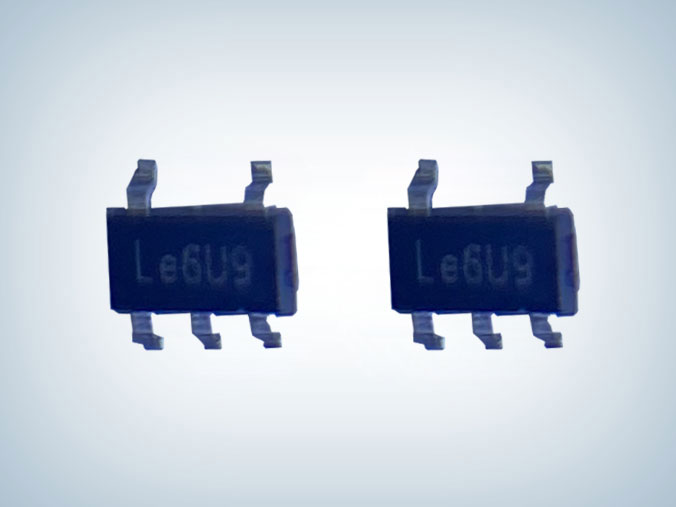

AP1625 限流配电开关芯片
所属分类：138足彩吧
品牌：芯朋微
型号：AP1625
封装：SOT-23-5L/MSOP-8
功率：2.7V~5.5V
电流：1.5A-2.5A
型号：AP1625
封装：SOT-23-5L/MSOP-8
功率：2.7V~5.5V
电流：1.5A-2.5A
订购热线：0755-23087599
AP1625是一款适用于自供电和总线供电的通用串行总线（USB）应用的限流开关。拥有极小导通电阻为52mΩ。拥有多种保护特性如电流限制和热关断，可以防止持续大负载或短路而导致的器件损坏。
AP1625限流配电开关芯片内置P沟道MOSFET，带有真关断功能，在AP1625关断时或工作时，可有效防止电流倒灌。当输出电压高于输入电压，AP1625通过内部比较器侦测后能实现真关断，防止电流倒灌。
AP1625的第3脚FLG是用来指示过流或过温等异常状态时的开漏输出引脚，内部已经设定8ms的延时消隐后输出FLG信号。另外，当AP1625的输出处于反灌电压状态时，FLG经过3ms的延时消隐后将指示异常。
AP1625限流配电开关芯片特性
■ 静态电源电流
■ AP1625A：1.5A持续电流
■ AP1625E：2.1A持续电流
■ AP1625F：2.5A持续电流
■ 52mQ上管导通电阻
■ 提供三个内部限流版本
■ 工作范围：2.7V~5.5V
■ 0.2ms 典型上升时间
■ 5us（典型值）快速过流响应
■ 欠压锁定
■ 1μA最大关断电流
■ 电源关断时无反向电流
■ 输出反向电压保护
■ 开漏过流标志输出（FLG）
■ 使能逻辑：高有效或低有效版本
■ 可选功能：输出自动放电
■ 采用SOT-23-5L和MSOP-8封装

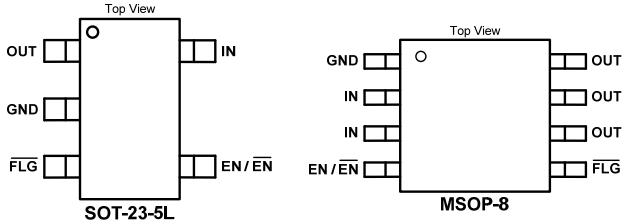

引脚配置及功能
| 引脚名称 | 引脚序号 | 引脚功能 | |
| SOT-23-5L | MSOP-8 | ||
| OUT | 1 | 6,7,8 | 开关输出：连接到内部MOSFET的漏极。通常连接到负载的开关侧。 |
| GND | 2 | 1 | 地。 |
| FLG | 3 | 5 | 开漏故障标志输出，热关断3ms延时。 |
| EN/EN | 4 | 4 | 使能：逻辑电平使能输入。确保EN引脚不要悬空。 |
| IN | 5 | 2,3 | 电源输入：连接到内部MOSFET的源极，为内部控制电路供电。 |

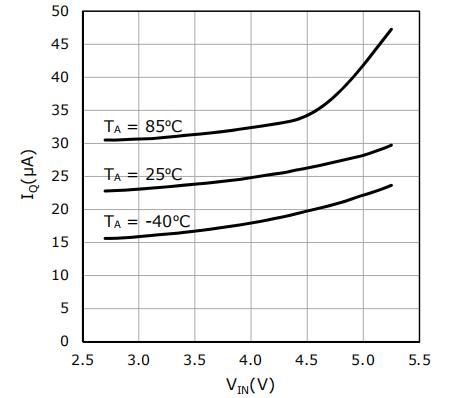

AP1625静态电源电流

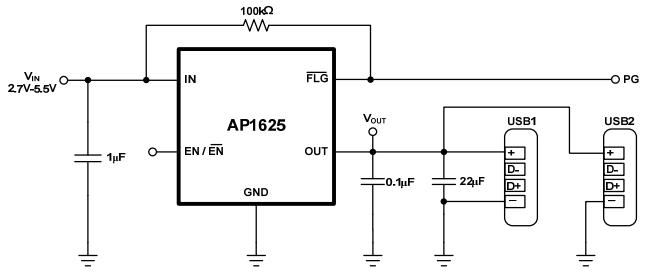

典型应用电路
AP1625应用领域
■ 高边电源保护开关
■ USB总线供电集线器
■ 机顶盒
■ 智能电视
■ MID和笔记本电脑
AP1625限流配电开关芯片采用SOT-23-5L和MSOP-8封装，内置P沟道MOSFET，工作范围：2.7V~5.5V，52mΩ导通电阻，提供三个内部限流版本，带有真关断功能，可以防止电流倒灌，广泛应用于高边电源保护开关、USB总线供电集线器、机顶盒、智能电视、MID和笔记本电脑等领域，更多AP1625限流配电开关芯片详细手册或其它资料，请向足彩竞彩单场
