AP2905是一款高效率同步降压稳压器，在6V~40V宽输入范围内可提供0.7A输出电流。
AP2905同步降压芯片的输出电压为固定5V，开关频率为100kHz。
AP2905同步降压芯片内部集成了低导通电阻的主功率管和同步功率管，既降低了导通阻抗又省掉了外部肖特基二极管。此外，内置补偿架构不需要使用外置RC补偿电路，固定输出方式无需外部分压电阻，进一步减少了外围元器件的使用。所以AP2905非常适合于精简外围元件、单层PCB布局需求的应用。
特别设计的EMl优化电路架构非常适合有安规认证的应用场合。完整的保护特性包括过流保护，过温保护，短路保护以及欠压锁定保护等。

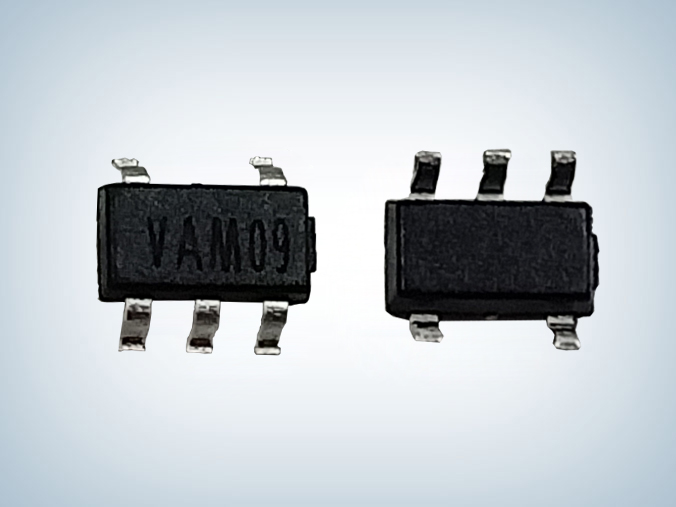

AP2905采用SOT23-5L封装，可节约布局空间。
AP2905产品特征
■ 宽输入电压范围6V~40V
■ 最大0.7A持续输出电流，1A峰值电流输出
■ 高达92%效率
■ 100kHz开关须率
■ 特别设计的EMI优化电路架构
■ 内置软启动电路
■ 内置补偿电路
■ 可实现单层PCB布局
■ 输入欠压锁定
■ 逐周期电流限制
■ 输出短路保护
■ 热关断
■ SOT23-5L封装

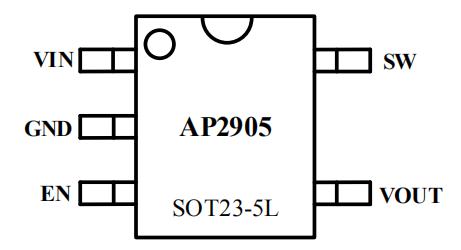

AP2905同步降压芯片引脚配置
| 引脚名称 | 引脚序号 | 引脚功能 |
| VIN | 1 | 输入电压。在 VIN 和 GND 之间用最短距离连接一个去耦电容。 |
| GND | 2 | 地引脚。内部电路地引脚和功率返回引脚，和同步管源极连接。建议将 GND 引脚通过过孔连接到地铜箔。 |
| EN | 3 |
EN 使能脚。不能直接连接到 VIN，不能串联一个电阻连接到 VIN。 确保 EN 脚的驱动电平小于 5V。高电平使能 IC，低电平关闭 IC。 内部有一个约 50 μA 的恒流源把 EN 上拉到高电平，如果保持此引脚悬空，IC 自动开启。如果使用外部下拉电阻来关闭 IC，必须确保电阻值小于 4.7 kΩ，以保证产生有效的低电平。 |
| VOUT | 4 | 输出电压反馈端。直接接到输出电容并远离 SW 开关节点。 |
| SW | 5 | 开关节点。用短粗的走线连接到电感。 |

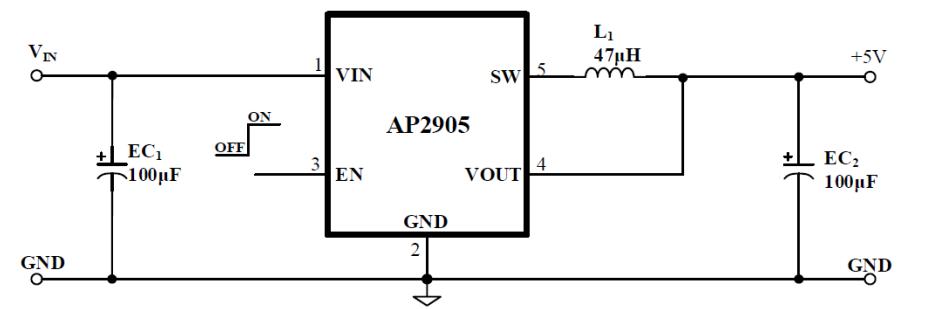

AP2905典型应用电路图

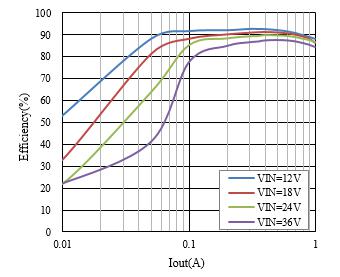

典型应用效率
应用领域
■ MCU控制系统和IVO电源
■ 机顶盒
■ 平板电视机和显示器
■ 工业分布式电源
■ 便携仪器
AP2905是40V，0.7A高性能易用型同步降压稳压器，在家电应用中，市电通过非隔离开关电源PN8034转化为直流12V输出给继电器、风扇等负载，同时由AP2905将12V降压到5V作为MCU、显示屏、WiFi模块供电，具有外围精简、输入电压范围宽、EMC裕量充足等优点，更多AP2905 40V0.7A同步降压芯片产品的详细手册或其它资料，请向足彩竞彩单场
