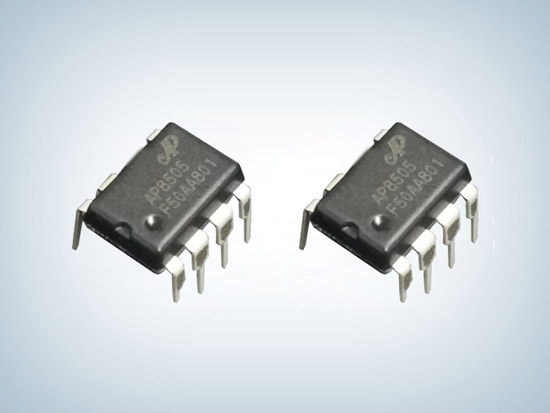

AP8505概述:
AP8505基于高压同步整流架构，集成PFM控制器以及500V高可靠性MOSFET，用于外围元器件极精简的小功率非隔离开关电源。AP8505无线门铃芯片内置500V高压启动，实现系统快速启动、超低待机功能。5V非隔离无线门铃芯片AP8505提供了完整的智能化保护功能，包括过流保护，欠压保护，过温保护。另外AP8505具有优异的EMI特性。
AP8505产品特征:
■ 内置500V高可靠性MOSFET
■ 先进的高压同步整流架构
■ 内置高压启动
■ 适用于Buck、Buck-Boost架构
■ 输出电压固定为5V
■ 半封闭式稳态输出电流能力150mA @230VAC
■ 改善EMI的降频调制技术
■ 优异的负载调整率和工作效率
■ 全面的保护功能
过流保护（OCP）
欠压保护（UVLO）
过温保护（OTP）

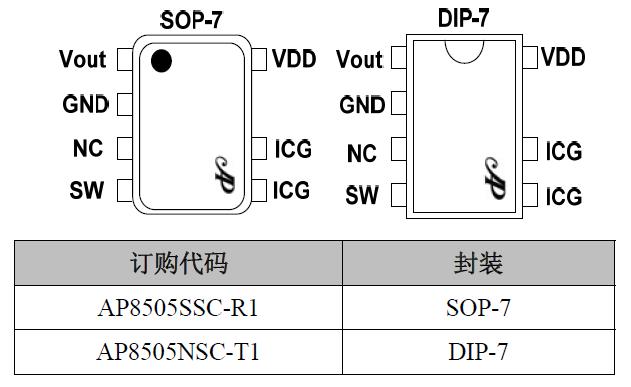

AP8505封装/订购信息:
AP8505管脚定义：
| 管脚名 | 管脚标号 | 管脚功能描述 |
| Vout | 1 | 系统输出 |
| GND | 2 | 系统地 |
| NC | 3 | 空脚 |
| SW | 4 | 高压MOSFET漏极脚 |
| ICG | 5,6 | 芯片内部地 |
| VDD | 7 | 芯片电源脚 |
AP8505典型功率：
| 产品型号 | 输入电压 | 稳态功率(1) | 峰值功率(2) |
| AP8505 | 85-265VAC | 0.75W(5V150mA | 1.0W(5V200mA) |

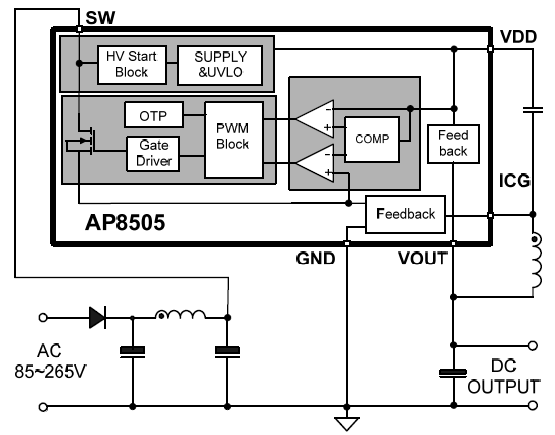

AP8505典型应用电路图：
