EUP3284H/G 3A同步整流DCDC降压芯片

所属分类：139足彩

品牌：EUP/德信
型号：EUP3284H/EUP3284G
封装：SOP-8(EP)
功率：0.92V至20V
电流：3A

订购热线：0755-23087599

产品详情应用领域

　　EUP3284H是一款同步的采用电流模的降压型DC-DC变换器，可以提供高达3A的负载电流，具有很好的线性和负载调整率。EUP3284H可以在宽输入电压范围4.5V～30V内稳定工作，通过外部电阻分压器调节可实现0.92V~20V的输出电压。　　

　　EUP3284H同步整流DCDC降压芯片在故障预防与处理方面，具有周期性的峰值电流限制和过温关断等保护机制。芯片在关断模式下的静态电流可低至3µA以下。可编程的软启动有效减小了输入浪涌电流和启动时的输出过冲。在轻负载时，芯片可自动工作在脉冲跳跃模式来提高效率。　　

　　EUP3284H同步整流DCDC降压芯片通过少数量的标准外围器件实现变换器功能。

　　EUP3284H/G 特点　　

　　■ 高达3A的输出电流　　

　　■ 轻负载下自动工作在脉冲跳跃模式　　

　　■ 内部集成142/103mΩ的DMOS开关管　　

　　■ 输入电压范围：4.5V至30V　　

　　■ 输出电压可调：0.92V至20V　　

　　■ 效率高达94%　　

　　■ 关断电流<3μA　　

　　■ 340KHz恒定开关频率　　

　　■ 可编程的软启动　　

　　■ 过温保护和过流保护　　

　　■ 输入过压/欠压保护　　

　　■ 220n的最小Ton时间　　

　　■ SOP-8(EP)封装　　

　　■ 符合RoHS规范及Pb-Free

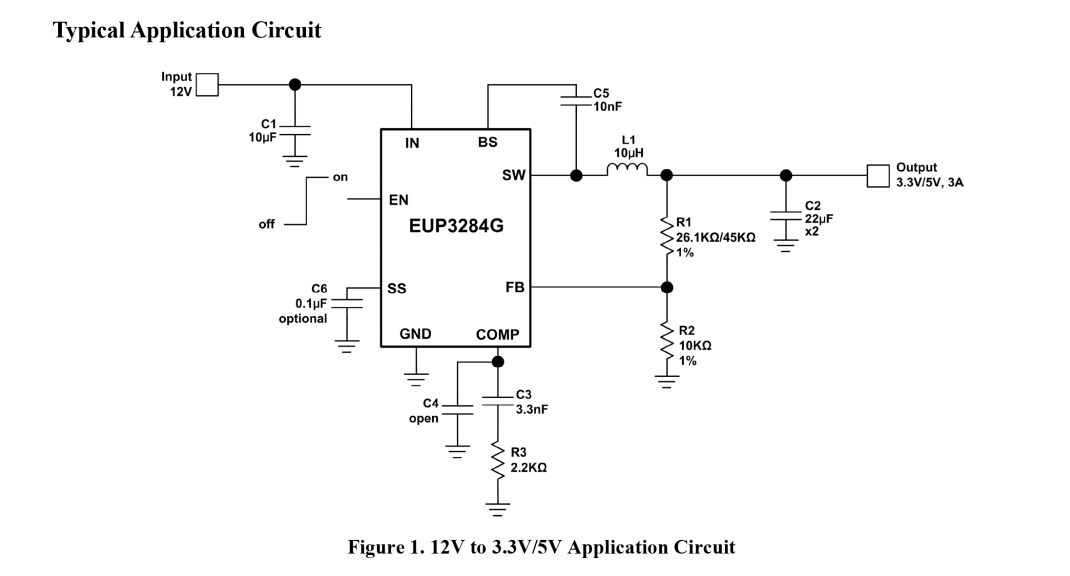

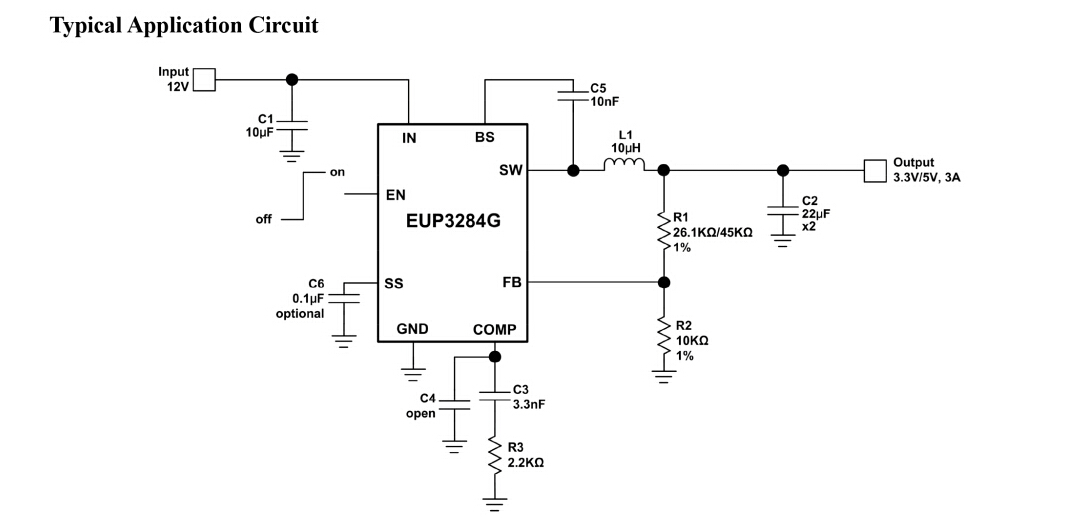

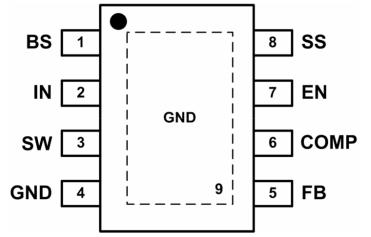

　　引脚配置及功能

引脚序号	引脚名称	引脚功能
1	BS	高端栅极驱动升压输入。BS为高侧N-Channel提供驱动器DMOS结构开关。连接一个0.01µF或更大的电容从SW到BS电源高压侧开关。
2	IN	输入电源引脚，IN为IC和降压转换器供电开关。使用4.5V至32V电源驱动。旁路输入接地适当的大电容，以尽量减少输入纹波的IC。
3	SW	电源开关输出。将输出LC滤波器从SW连接到输出负载。
4 9(Exposed Pad	GDN	地。接地引脚应连接到外露的散热垫上，以确保正常工作操作。该电源热垫应连接到PCB接地板使用多通孔具有良好的热性能。
5	FB	输入输出反馈。FB感知输出电压并调节。驱动FB与一个从输出电压连接到它的电阻分压器。反馈阈值为0.92V。参见设置输出电压。
6	COMP	回路补偿输入。从COMP到GND连接一个串联RC网络以补偿调节控制回路。
7	EN	启用输入。EN是控制调节器开或关的逻辑输入。驱动EN high打开调节器；把它关掉。别让鱼尾纹浮在水面上。直接将EN连接到IN（或通过电阻）自动启动。
8	SS	软启动控制输入。连接一个外部电容来编程软启动。如果不使用，保持打开，这意味着内部软启动功能。
