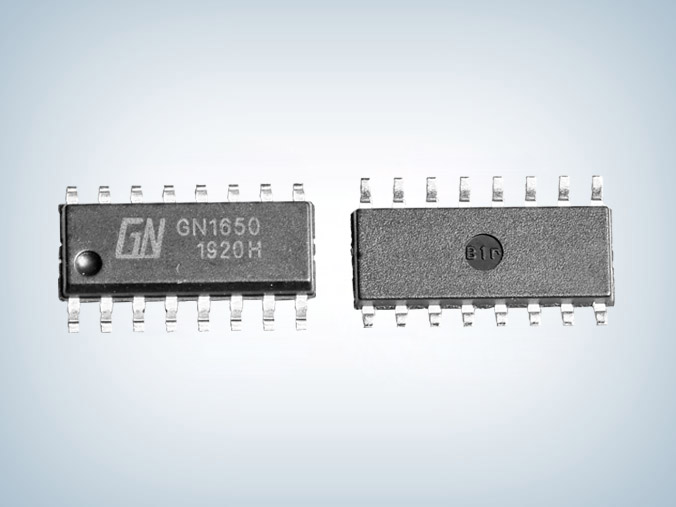

GN1650 共阴4位数码管驱动芯片

所属分类：139足彩

品牌：GN(旌芯)
型号：GN1650
封装：SOP16
功率：3V-5V
电流：25mA

订购热线：0755-23087599

产品详情应用领域

　　GN1650是2线串口共阴极8段4位/7*4位键盘扫描并带部分组合按键功能LED驱动控制专用电路。内部集成有MCU输入输出控制数字接口、数据锁存器、LED驱动、键盘扫描、辉度调节等电路。GN1650共阴4位数码管驱动芯片性能稳定、质量可靠、抗干扰能力强，可适应于24小时长期连续工作的应用场合。

　　GN1650共阴4位数码管驱动芯片主要特点　　

　　■ 显示模式:8段×4位　　

　　■ 段驱动电流不小于25mA，字驱动电流不小于150mA　　

　　■ 提供8级亮度控制　　

　　■ 键盘扫描：7×4bit,支持4个组合按键　　

　　■ 速两线式串行接口　　

　　■ 内置时钟振荡电路　　

　　■ 内置上电复位电路　　

　　■ 支持3V-5.V电源电压　　

　　■ 使用时VDD端建议加104电容，且电容尽量靠近GN1650的VDD端口(建议小于2cm)　　

　　■ 封装形式：DIP16 塑封体尺寸：19.0mm×6.4m 引脚间距：2.54mm　　

　　■ 型号：GN1650D 印字：GN1650D25PCS/管40PCS/盒1000PCS/盒10盒/箱10000PCS/箱　　

　　■ 封装形式：SOP16 塑封体尺寸：10.0m×3.9m 引脚间距：1.27m

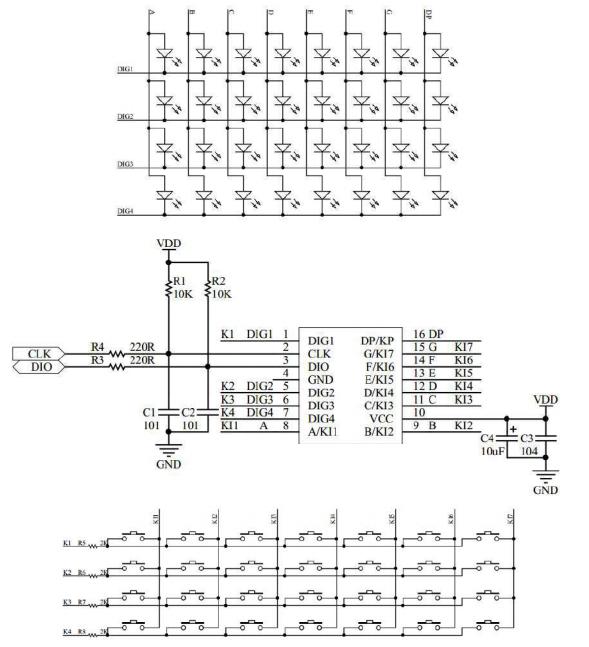

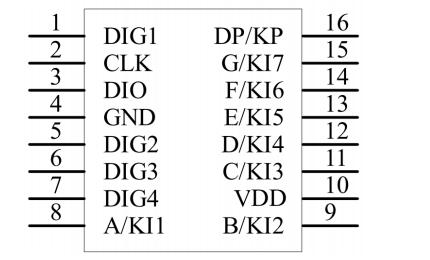

　　引脚排列图及引脚说明

引脚	符号	引脚名称	功能
1	DIGI	位/键扫描输出	LED位驱动输出,低电平有效，及作为键盘扫描输出,高电平有效
2	CLK	时钟输入	2线串行接口的数据时钟输入，内置上拉电阻
3	DIO	数据输入/输出	2线串行接口的数据输入输出，为内置上拉开漏模式。
4	GND	接地端	接地。
5	DIG2	位/键扫描输出	LED位驱动输出，低电平有效，及作为键盘扫描输出,高电平有效。
6	DIG3	位/键扫描输出	LED位驱动输出，低电平有效，及作为键盘扫描输出,高电平有效。
7	DIG4	位/键扫描输出	LED位驱动输出，低电平有效，及作为键盘扫描输出,高电平有效。
8	A/K11	段驱动输出/键扫描输入	LED段驱动输出，高电平有效，也用作键扫描输入高电平有效，内置下拉。
9	B/K12	段驱动输出键扫描输入	LED段驱动输出，高电平有效，也用作键扫描输入高电平有效，内置下拉。
10	VDD	电源端	3~5.5V工作时对地建议加104电容,电容尽量靠近GN1650端口(建议小于2cm)。
11	C/K13	段驱动输出/键扫描输入	LED段驱动输出，高电平有效,也用作键扫描输入高电平有效，内置下拉。
12	D/K14	段驱动输出/键扫描输入	LED段驱动输出，高电平有效,也用作键扫描输入高电平有效，内置下拉。
13	E/K15	段驱动输出/键扫描输入	LED段驱动输出，高电平有效,也用作键扫描输入高电平有效，内置下拉。
14	F/K16	段驱动输出/键扫描输入	LED段驱动输出，高电平有效,也用作键扫描输入高电平有效，内置下拉。
15	G/KI7	段驱动输出/键扫描输入	LED段驱动输出，高电平有效,也用作键扫描输入高电平有效，内置下拉。
16	DP/KP	段/位输出	LED段输出，也用作键盘标志输出。
