OB2222M 5V恒压小家电专用芯片是一款高性能、高精度、低成本的PWM电源开关，适用于非隔离降压和buck-boost应用。它将专用的电流模式PWM控制器与SOP8封装中的高压电源双极相结合。其内置的误差放大器经过优化，可提供良好的过冲和动态响应，从而降低了成本和组件数量。借助精密的内部电阻分压器，EA的精确基准，可以确保在通用AC输入上恒定电压调节为5.0V。
在轻负载下实现了频率降低和突发模式控制。On-Bright专有的混频技术和软基驱动器设计，可以实现良好的EMI性能。低启动电流和低工作电流有助于OB2222M可靠地启动并降低待机功耗。OB2222M在过载应用中支持恒定功率运行，适用于需要启动风扇等瞬时大功耗的小家电应用。
0B2222M提供开机软启动控制和自动恢复功能的保护范围，包括循环逐周期电流限制，输出短路保护，FB引脚开环保护，片上过温保护(OTP)、VDD过压保护(OVP)、VDD欠压锁定保护(UVLO)。在设计中，低于20KHz的音调能量被最小化，从而在运行过程中消除了音频噪声。
0B2222M具有自动恢复功能，可提供软启动控制和保护范围，并具有自动恢复功能，包括逐周期电流限制，输出短路保护，FB引脚开环保护，片内过热保护（OTP），VDD过压保护（ OVP）和VDD欠压锁定保护（UVLO）。在设计中将低于20KHz的音调能量降至最低，从而消除了运行中的音频噪声。

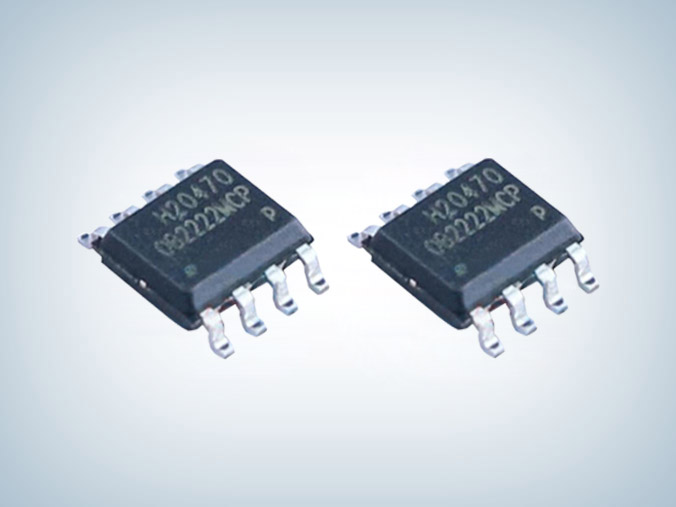

OB2222M 5V恒压小家电专用芯片采用SOP8封装。
OB2222MCPA特点
■ 通用交流输入范围，输出电压5.0V
■ 过载应用下的恒定功率模式操作
■ buck和buck-boost应用的低成本和更少的BOM
■ 电流模式控制
■ 最大开关频率为40kHz(典型)
■ 降低频率和突发模式控制，实现高效率
■ 改善EMI的频率转换
■ 软启动电源
■ 内置前沿消隐（LEB）
■ 逐周期电流限制
■ FB引脚开环保护
■ 输出短路保护
■ VDD具有滞回的欠压锁定
■ VDD OVP
■ 内置OTP
典型输出功率
| 拓扑结构 | 90-264Vac Input (Open frame) |
| Buck/Buck-Boost | 300mA |

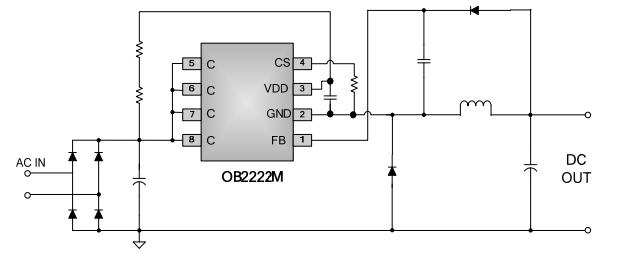

典型应用电路图
应用领域：适用于SMPS的低功率AC / DC电源
■ 小型家用电器
■ 线性调节器/ RCC替换
OB2222M 应用于Buck/Buck-Boost拓扑结构，90-264Vac 工作范围，输出电压5V，电流300mA，适用于SMPS的低功率AC / DC电源小型家用电器、线性调节器/ RCC替换等领域，更多OB2222MCPA 5V恒压小家电专用芯片产品的详细手册或其它资料，请向足彩竞彩单场 申请。>>
