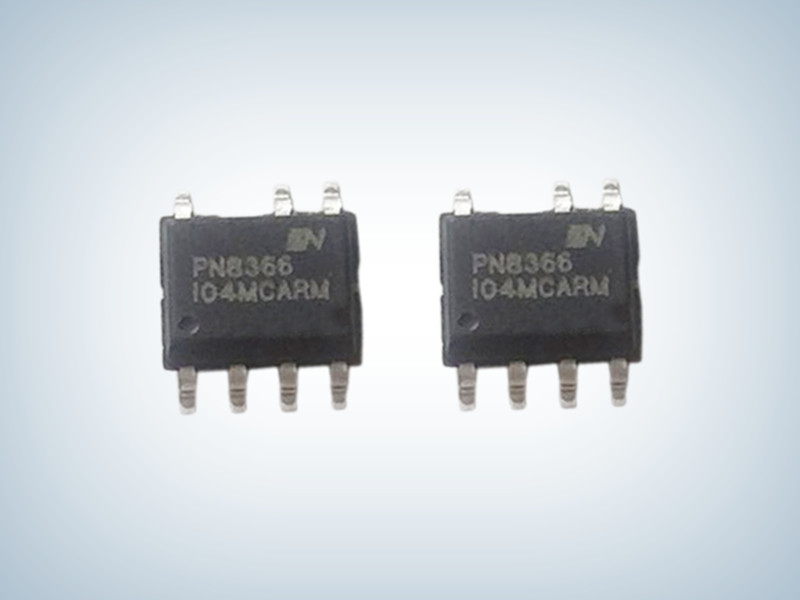

PN8366_5V1.2A适配器芯片
所属分类：138足彩吧
品牌：芯鹏微
型号：PN8366SCC-R1M/PN8366SSC-R1L
封装：SOP7
功率：6W
电流：1.2A
型号：PN8366SCC-R1M/PN8366SSC-R1L
封装：SOP7
功率：6W
电流：1.2A
订购热线：0755-23087599
PN8366集成超低待机功耗准谐振原边控制器及高雪崩能力智能功率MOSFET(PN8366M 700VPN8366H 800V)，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8366为原边反馈工作模式，可省略光耦和TL431。内置高压启动电路，可实现芯片空载损耗（230VAC）小于30mW。在恒压模式，采用准谐振与多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。
PN8366芯片特点：
■ 内置高雪崩能力智能功率MOSFET(M 700V/H 800V)
■ 内置高压启动电路，小于30mW空载损耗（230VAC）
■ 采用准谐振与多模式技术提高效率，满足6级能效标准
■ 全电压输入范围±5%的CC/CV精度
■ 原边反馈可省光耦和TL431
■ 恒压、恒流、输出线补偿外部可调
■ 无需额外补偿电容
■ 无音频噪声
■ 智能保护功能
过温保护 (OTP)
VDD欠压&过压保护 (UVLO&OVP)
逐周期过流保护 (OCP)
CS开/短路保护 (CS O/SP）
开环保护 (OLP)
典型应用图
典型应用图
PN8366广泛应用于：
■ 开关电源适配器
■ 电池充电器
■ 机顶盒电源
PN8366广泛应用于开关电源适配器、电池充电器、机顶盒电源领域，足彩竞彩单场
供应PN8366芯片，提供pn8366电源芯片参数，更多pn8366适配器芯片5V1A/5V1.2A方案原理图，电源输入输出规格，BOM 表和变压器参数以及安规和 EMI 测试数据等资料请向我们申请。
