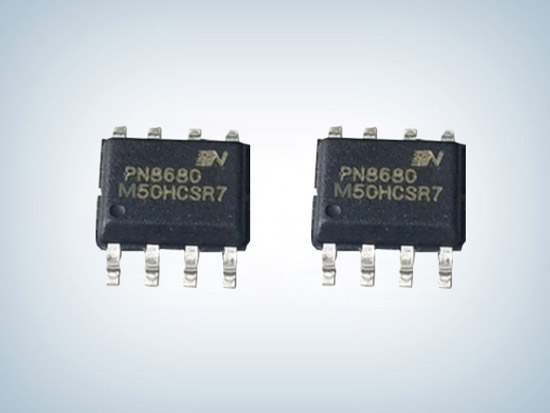

PN8680M 12W原边反馈低功耗电源芯片

所属分类:138足彩吧
品牌:芯朋微
型号:PN8680MSEC-R1
封装:SOP-8
功率:12W
电流:1A
订购热线:0755-23087599
  PN8680M概述:
  PN8680M原边反馈低功耗电源芯片集成超低待机功耗原边控制器及650V高雪崩能力智能功率MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8680M为原边反馈工作模式,可省略光耦和TL431。PN8680低功耗电源芯片内置高压启动电路,可实现芯片空载损耗(230VAC)小于50mW。在恒压模式,采用多模式技术提高效率并消除音频噪声,使得系统满足6级能效标准,可调输出线补偿功能能使系统获得较好的负载调整率;在恒流模式,输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。

  PN8680M产品特征:
  ■ 内置650V高雪崩能力智能功率MOSFET
  ■ 内置高压启动电路,小于50mW空载损耗(230VAC)
  ■ 采用多模式技术提高效率,满足6级能效标准
  ■ 全电压输入范围±5%的CC/CV精度
  ■ 原边反馈可省光耦和TL431
  ■ 恒压、恒流、输出线补偿外部可调
  ■ 无需额外补偿电容
  ■ 无音频噪声
  ■ 智能保护功能
     过温保护 (OTP)
     VDD欠压&过压保护 (UVLO&OVP)
    逐周期过流保护 (OCP)
    CS开/短路保护 (CS O/SP)
       开环保护 (OLP)

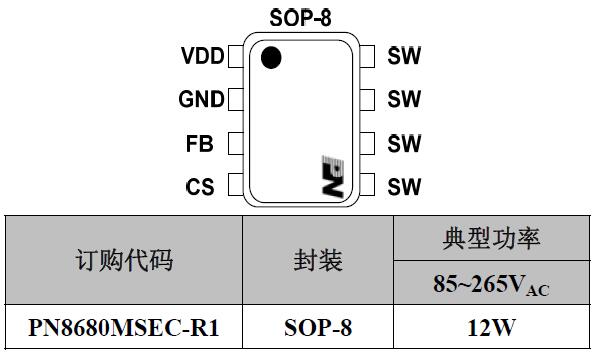

  PN8680M封装/订购信息:


  注:PN8680M原边反馈低功耗电源芯片最大输出功率是在环境温度45℃的密闭式应用情形下测试。

  PN8680M管脚定义:
管脚名 管脚标号 管脚功能描述
VDD 1 工作电压输入引脚
GND 2 地电位
FB 3 反馈引脚,辅助绕组电压通过电阻反馈稳定输出
CS 4 电流检测引脚
SW 5,6,7,8 智能功率MOSFET Drain端引脚,跟变压器初级相连

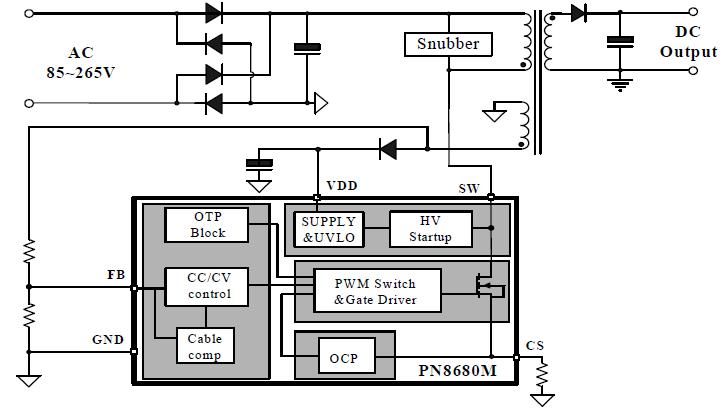

  PN8680M典型应用电路图:


  PN8680M极限工作范围:
  VDD 脚耐压……………….……………………-0.3~40V
  FBCS 脚耐压………………...……….…………-0.3~5.5V
  SW 脚耐压……………………….…….…..…. -0.3~650V
  结工作温度范围……….…..….…..…...….….-40~150℃
  存储温度范围………………………....…. ….-55~150℃
  管脚焊接温度 (10秒)……………..……………...260℃
  封装热阻RθJC (SOP-8)…...........……………….80℃/W
  人体模式ESD 能力(1)(HBM)……..…...….……... ±4kV
  漏极脉冲电流(Tpulse=100us)………….…….…..…..…3A

  PN8680M应用领域:
  ■ 开关电源适配器
  ■ 电池充电器
  ■ 机顶盒电源

  如果需要PN8680M 12W原边反馈低功耗电源芯片参数和产品详细手册及规格书或其他资料,请联系我们在线客服向我们申请。>>
