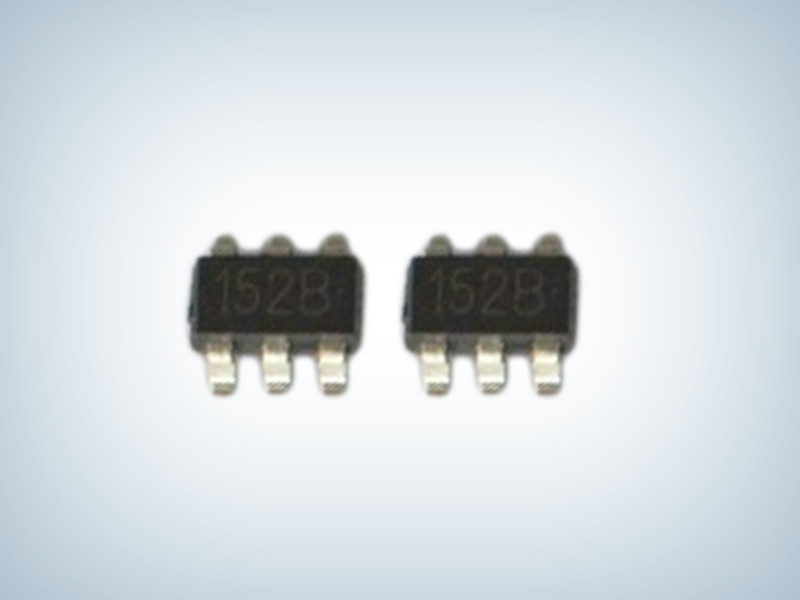

QX1502产品描述：
QX1502是一款高精度隔离型反激式AC-DC 控制器，适用于小功率的充电器和适配器等。其工作在原边反馈模式，无需光耦和 TL431。通过不同的应用电路可使其工作在恒流或者恒压模式。
QX1502是一款高精度隔离型反激式AC-DC 控制器，适用于小功率的充电器和适配器等。其工作在原边反馈模式，无需光耦和 TL431。通过不同的应用电路可使其工作在恒流或者恒压模式。
在恒流模式下，输出电流可通过设置CS 引脚对地的电阻来调节；在恒压模式下，可通过设置变压器辅助绕组输出分压电阻来设定输出电压；另外芯片内部设置了输出电压线损补偿电路，可通过调节分压电阻的阻值来得到合适的线损补偿。
QX1502提供了软启动和各种保护机制，包括功率管限流模式，电源电压过压保护，电源电压欠压保护，以及电源钳位电路等。
通过设置合适的参数，系统可以得到高精度的输出恒压以及恒流控制。
QX1502产品特点：
恒压输出控制：±5%精度
QX1502产品特点：
恒压输出控制：±5%精度
高精度恒流输出控制
原边反馈控制，无需光耦和 TL431
可调输出电压
输出电流的负载调整率可调
内建软启动功能
可调线损补偿
内建限流输出控制
内建欠压保护和过压钳位功能
内建过压保护模块
典型应用图
典型应用图
