SF5545产品描述：
SF5545是一款高性能，高效率，低成本，高度集成的电流模式PWM控制器离线反激式转换器应用。PWM开关频率与混洗是外部可编程，这可以减少一个电源传导EMI发射。当输出功率要求降低，IC自动基于 专有η - BalanceTM控制，以提高电源转换效率在轻负载减小开关频率。当电流设定点降到低于给定值.外置MOS管，功率可以做得更高，自带抖频，EMI效果更好，专利温度折返，提高系统SOA。
SF5545是一款高性能，高效率，低成本，高度集成的电流模式PWM控制器离线反激式转换器应用。PWM开关频率与混洗是外部可编程，这可以减少一个电源传导EMI发射。当输出功率要求降低，IC自动基于 专有η - BalanceTM控制，以提高电源转换效率在轻负载减小开关频率。当电流设定点降到低于给定值.外置MOS管，功率可以做得更高，自带抖频，EMI效果更好，专利温度折返，提高系统SOA。
SF5545可以实现“零OCP / OPP恢复峡”使用SiFirst专有的控制算法。 SF5545还内置了专有的“音频 无噪音的OCP补偿” ，它可以实现恒功率限制，可以在重负载实现音频niose操作时，线路输入大约是 90VAC 。
SF5545集成了欠压锁定（ UVLO ） ， VCC过电压保护（OVP ）功能和保护，逐周期电流限制（ OCP ） ，所有引脚浮保护，过负载保护（ OLP ） ， RT引脚短路到接地保护，栅极钳位， VCC钳位，前沿消隐 （ LEB ） 。

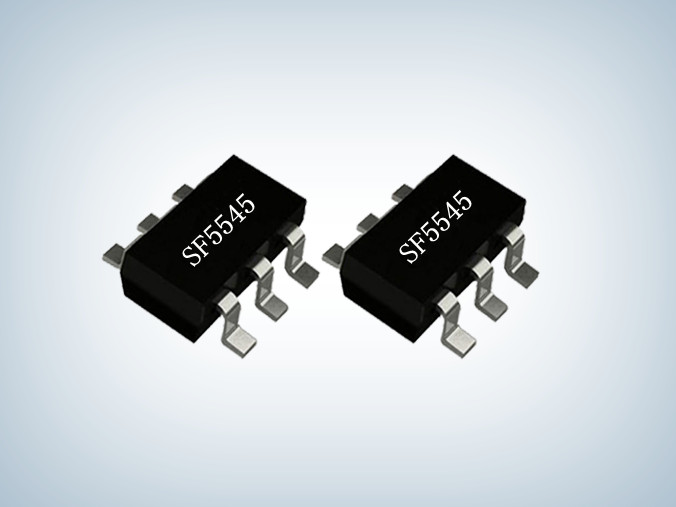

SF5545采用SOT23 - 6 ， DIP- 8封装。
SF5545产品特点：
内置OCP无损补偿实现高低压OCP平衡。
内置零OCP恢复防止低压满载启达失败。
优化软启动电路，有效控制MOS 电流应力。
内置“η-Balance”专利技术，提高平均效率。
优化降频曲线，减小开关损耗，提高小载效率。
优化驱动电路，改善EMI性能。
小于100mW超低待机功耗。
内置拔插头保护功能。
外置OTP保护，可实现系统精准OTP保护。

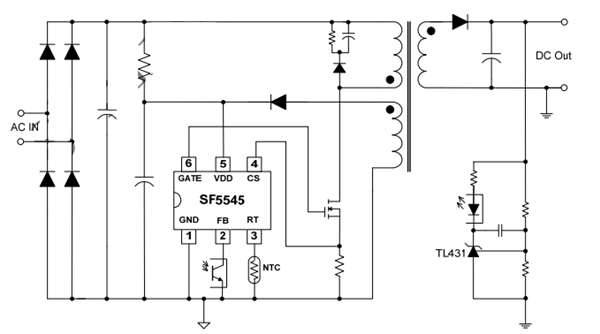

典型应用图
典型应用图
