SF6010产品描述：
SF6010系列是高精度原边反馈控制(PSR)的恒压恒流(CV/CC)控制器。该系列驱动外部功率三极管，非常适合低成本小功率充电器、适配器、和LED照明场合。
SF6010系列采用专利的“NC-Cap/PSRTM”控制，无需外部补偿/滤波电容，可实现±5%的恒压恒流精度。该系列还采用专利的“多模式PSR”控制，提高了可靠性和效 率。
SF6010系列内部自动补偿输入电压、电感感量变化。在恒压模式下内置了专利的线电压补偿。该系列集成了诸多保护功能，比如：VDD欠压保护(UVLO)，VDD过 压保护，软启动，逐周期过流保护，管脚浮空保护，VDD电压钳位保护，等等。

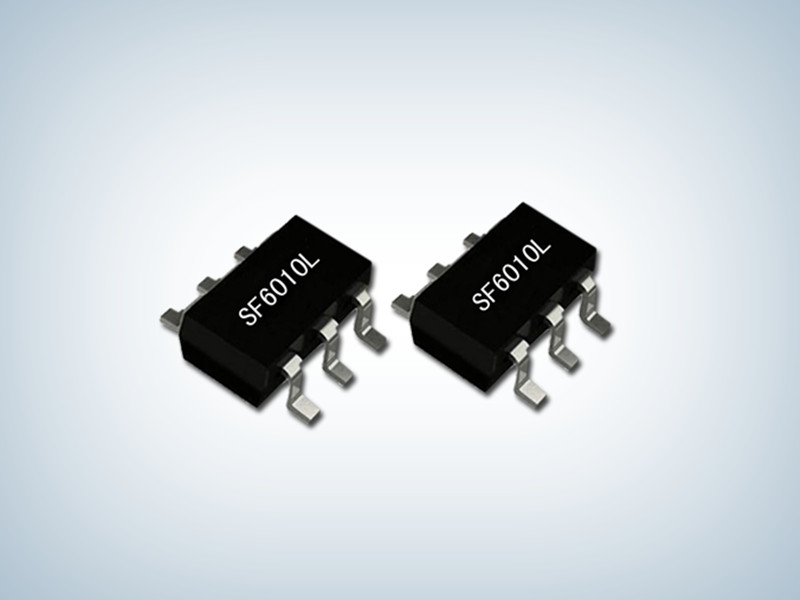

SF6010提供小体积的SOT23-5和SOT23-6封装。
SF6010 产品特点：
±5%恒压恒流高精度
专利的NC-Cap/PSRTM控制技术
“多模式(Multi Mode)PSR”控制提高可靠性和效率
驱动功率BJT， 降低系统成本
内置反馈脚（FB） 短路保护
原边反馈(PSR)控制，无需光耦和TL431
内置环路补偿，无需外部补偿电容
恒压模式下内置专利的线压降补偿(Cable drop compensation)
自动补偿线输入电压、电感感量变化，实现高精度
内置软启动， 超低启动电流
管脚浮空保护
输出过压保护
逐周期电流限制 内置前沿消隐(Leading edge blanking)
VDD 欠压保护(UVLO) 过压保护及钳位

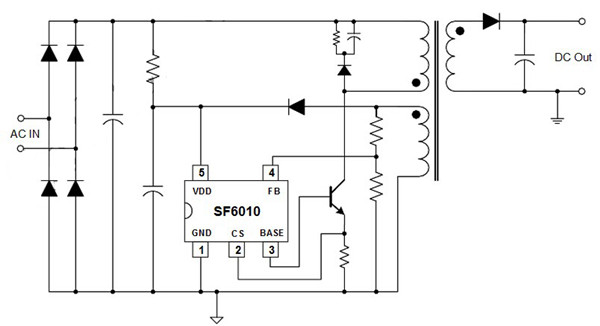

典型应用图
典型应用图
