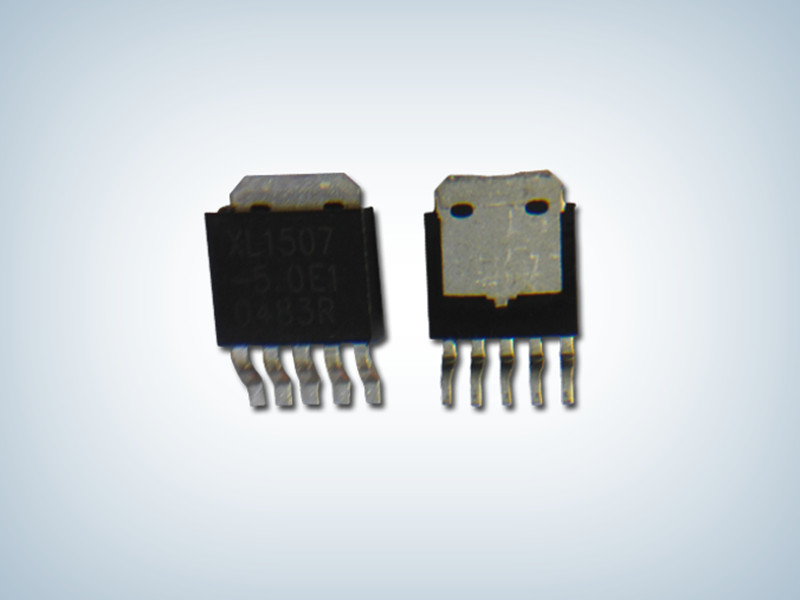

XL1507_AC-DC降压电源芯片 XL1507

品牌：XLSEMI
型号：XL1507
封装：TO252-5L
功率：15W
电流：3A

订购热线：0755-23087599

产品详情应用领域

XL1507产品描述：
XL1507是一款高效， PWM 降压型DC-DC转换换器固定150KHz开关频率，可提供高达3A输出电流能力。XL1507具有低纹波，出色的线性调整率和负载调整率。只有少量的外围元件内置了频率补偿电路和固定频率振荡器，简化了电路设计。

PWM控制环路可以调整占空比从0到100%之间线性变化。内置输出过流保护功能，当输出短路时，开关频率减少从150KHz降到50KHz。内部补偿模块减少了外围元器件。

XL1507产品特点：

4.5v至40 v宽输入电压范围

有3.3v5v12v和可调版本

输出从1.23 v到37v可调

最大占空比100%

最小压降1.5 v

固定150KHz开关频率

最大3A输出电流

内部优化的功率晶体管

效率高

出色的线性和负载调整率

具有TTL关机功能

开关功能具有滞后作用

内建过热关断保护功能

内置限流功能

内置二次限流保护功能

SOP8封装

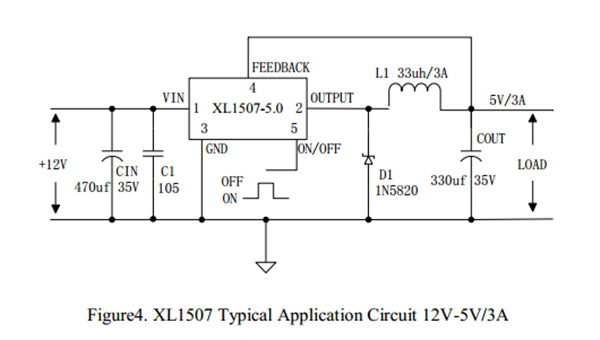

典型应用
