XL1509产品描述：
XL1509是一款高效， PWM 降压型DC-DC转换换器固定150KHz开关频率，可提供高达2A输出电流能力。XL1509具有低纹波，出色的线性调整率和负载调整率。只有少量的外围元件内置了频率补偿电路和固定频率振荡器，简化了电路设计。
PWM控制环路可以调整占空比从0到100%之间线性变化。内置输出过流保护功能，当输出二次限流保护时，开关频率减少从150KHz降到50KHz。内部补偿模块减少了外围元器件。
XL1509产品特点：
4.5v至40 v宽输入电压范围
有3.3v5v12v和可调版本
输出从1.23 v到37v可调
最大占空比100%
最小压降1.5 v
固定150KHz开关频率
最大2A输出电流
内部优化的功率晶体管
效率高
出色的线性和负载调整率
具有TTL关机功能
开关功能具有滞后作用
内建过热关断保护功能
内置限流功能
内置二次限流保护功能

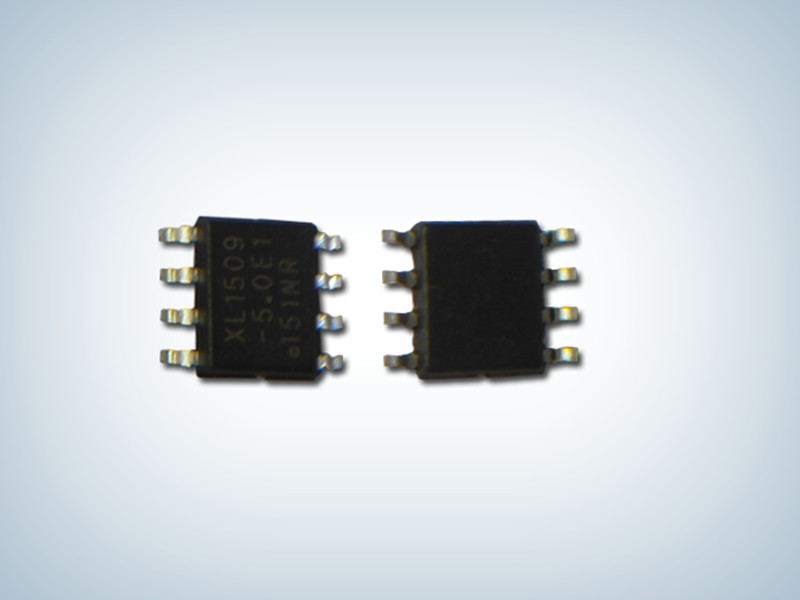

SOP8封装

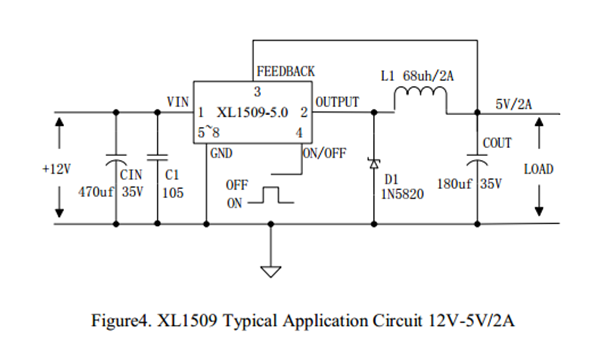

典型应用
典型应用
