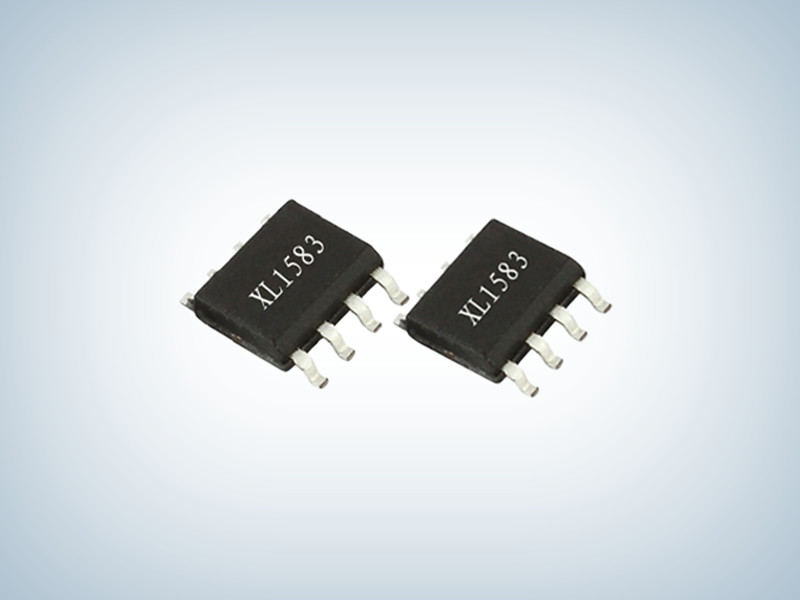

XL1583_降压型直流电源变换器芯片XL1583
所属分类：XL/芯龙系列
品牌：XLSEMI
型号：XL1583
封装：SOP-8L
功率：12W
电流：3A
型号：XL1583
封装：SOP-8L
功率：12W
电流：3A
订购热线：0755-23087599
XL1583产品描述：
XL1583是一款高效， PWM 降压型DC-DC转换换器固定380KHz开关频率，可提供高达3A输出电流能力。XL1583具有低纹波，出色的线性调整率和负载调整率。只有少量的外围元件内置了频率补偿电路和固定频率振荡器，简化了电路设计。
PWM控制环路可以调整占空比从0到100%之间线性变化。内置输出过流保护功能，当输出二次限流保护时，开关频率减少从380KHz降到80KHz。内部补偿模块减少了外围元器件。
XL1583产品特点：
3.6v至23 v宽输入电压范围
输出从1.222 v到21v可调
最大占空比100%
最小压降0.6 v
固定380KHz开关频率
最大3A输出电流
内部优化的功率场效应管
效率高
出色的线性和负载调整率
具有TTL关机功能
使能功能具有滞后作用
内建过热关断保护功能
内置限流功能
内置输出短路保护功能
SOP8封装
典型应用
典型应用
