AIP1620 led数码管驱动芯片
所属分类：139足彩
品牌：无锡中微
型号：AIP1620
封装：SOP-20
功率：8 段×6 位~10 段×4 位
电流：
型号：AIP1620
封装：SOP-20
功率：8 段×6 位~10 段×4 位
电流：
订购热线：0755-23087599

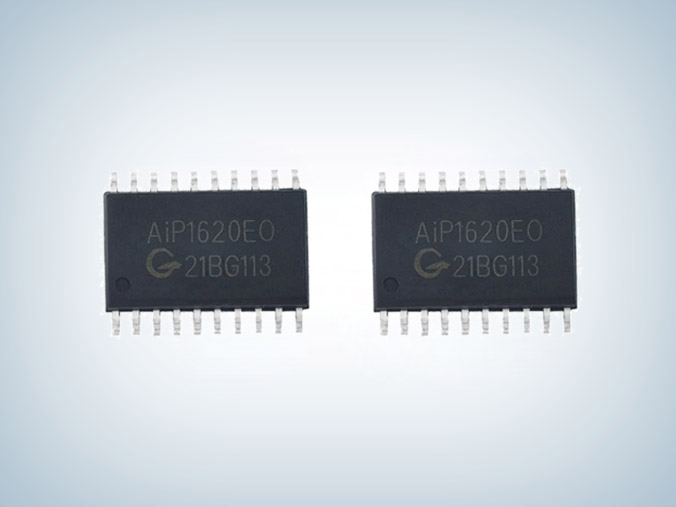

AIP1620 led数码管驱动芯片是LED（发光二极管显示器）驱动控制专用电路，内部集成有 MCU 数字接口、数据锁存器、LED 高压驱动等电路。AIP1620性能优良，质量可靠。主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。
aip1620功能特点
■ 采用功率 CMOS 工艺
■ 显示模式（8 段×6 位~10 段×4 位）
■ 辉度调节电路（占空比 8 级可调）
■ 串行接口（CLK，STB，DIO）
■ 振荡方式：内置 RC 振荡（450KHz±5%）
■ 内置上电复位电路
■ 封装形式：SOP-20

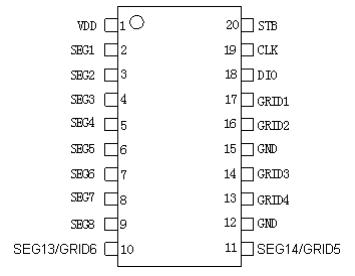

管脚排列及说明
| 符号 | 管脚名称 | 说明 |
| DIO | 数据输入/输出 | 在时钟上升沿输入串行数据，从低位开始。输出为N-ch open drain，且内部集成上拉电阻 20K 左右。 |
| STB | 片选 | 在上升或下降沿初始化串行接口，随后等待接收指令。STB为低后的第一个字节作为指令，当处理指令时，当前其它处理被终止。当 STB 为高时，CLK 被忽略。 |
| CLK | 时钟输入 | 在上升沿读取串行数据，下降沿输出数据。 |
| SEG1～SEG8 | 输出（段） | 段输出（也用作键扫描），P 管开漏输出。 |
| GRID1～GRID4 | 输出（位） | 位输出，N 管开漏输出。 |
| GRID5～GRID6 | 输出（位） | 位复用输出 |
| VDD | 逻辑电源 | 电压电源5V±10% |
| GND | 逻辑地 | 接系统地 |

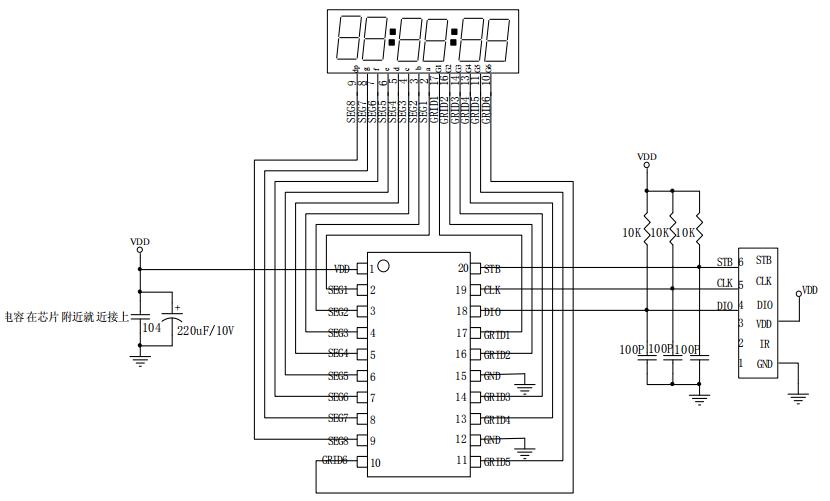

典型应用线路图
AIP1620是3线串口共阴极8段6位或10段4位LED驱动控制专用电路，在应用中可兼容替换TM1620 led数码管驱动芯片，更多aip1620 数据手册、电气特性、开关特性、时序特性等相关资料请向足彩竞彩单场
申请。>>
