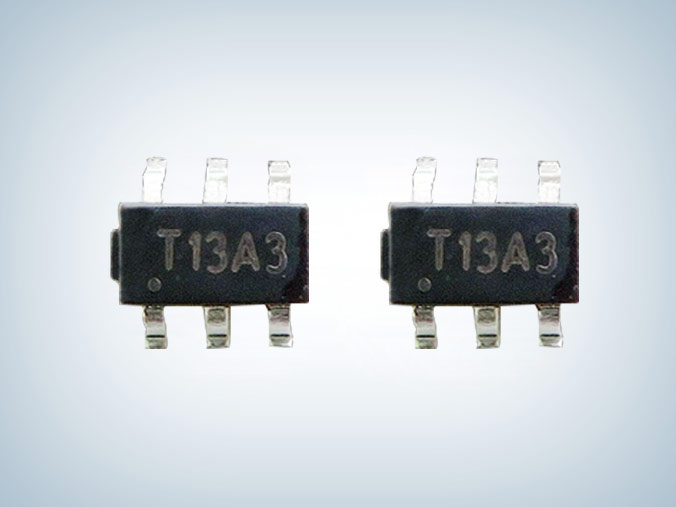

锂电池升压芯片AP2004采用 6 引脚的扁平 SOT-23 封装，是一个恒定频率峰值电流模式的异步PWM 升压转换器。需要一个外部肖特基二极管。在轻负载时，AP2004H 工作在轻负载模式。静态电流为 100uA，关断电流小于 1uA。内部 NMOS 管导通电阻为 130mΩ，保证在整个输出负载范围内高效率。3A 峰值电流使得 AP2004H 可以提供 1.5A 输出负载电流。非常适应于 MID 和移动电源。输入电压范围 2.5 ~ 5.5V ，内部工作频率是设定在1.0MHz。
ap2004h芯片特性
■ 高效率：高达 92%
■ 1.0MHz固定开关频率
■ 3A开关限流
■ 低导通电阻: 0.13Ω z 精准参考电压:0.6V
■ 微型化外围元件
■ <1µA 停机电流
■ 节约空间的 SOT-23-6L 封装

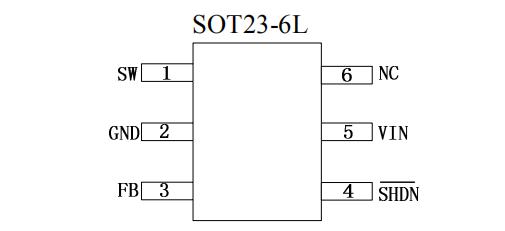

AP2004引脚功能
| 引脚序号 | 引脚名称 | 引脚功能 |
| 1 | SW | 开关引脚。外接电感。 |
| 2 | GND | 电源地。 |
| 3 | FB | 反馈输入引脚。FB连接到外部电阻分压器的中心点。反馈阈值电压为0.6V。 |
| 4 | SHDN | 芯片关断信号输入。逻辑高电平是正常的工作模式，逻辑低电平是停机状态。不要悬空。 |
| 5 | VIN | 电源输入。必须通过一个10μF或更大的陶瓷电容器紧密的耦合到电源GND（引脚2）。 |
| 6 | NC | 无内部连接。 |

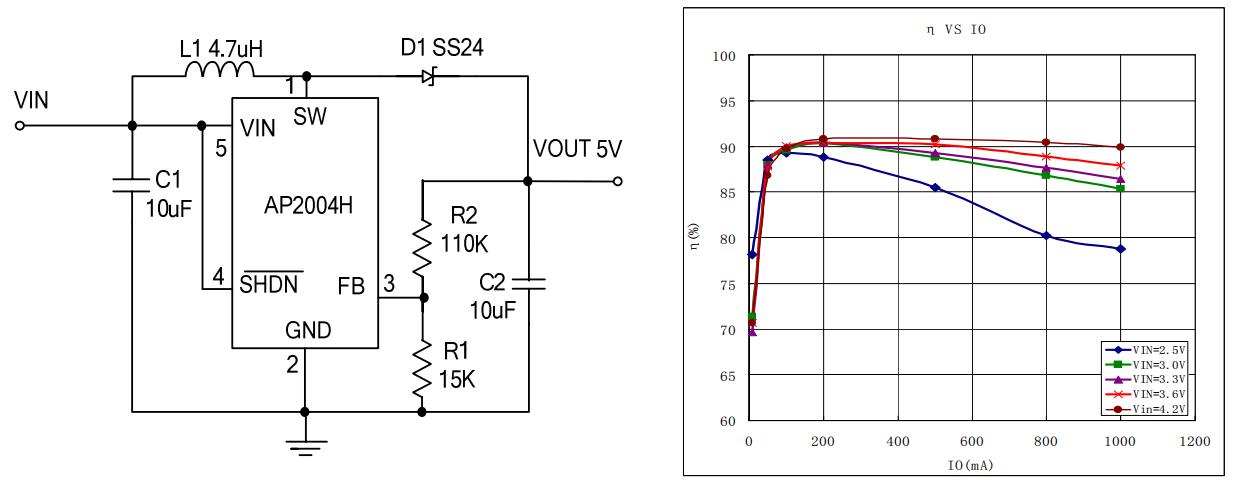

ap2004h电路图及效率曲线
应用领域
■ 白光LED驱动
■ PCI或PCI-express插槽的网卡电源
■ MID和移动电源
锂电池升压芯片AP2004是1MHz, 3A 升压转换器，在应用中输出电容建议用 10μF，电感值为 3.3μH 到 10μH。肖特基二极管具有正向压降低和快速反转恢复的特点，是 AP2004H 的最好选择，用肖特基二极管可以得到更高效率，更多AP2004H锂电池升压芯片产品手册及应用资料请向138足彩吧
