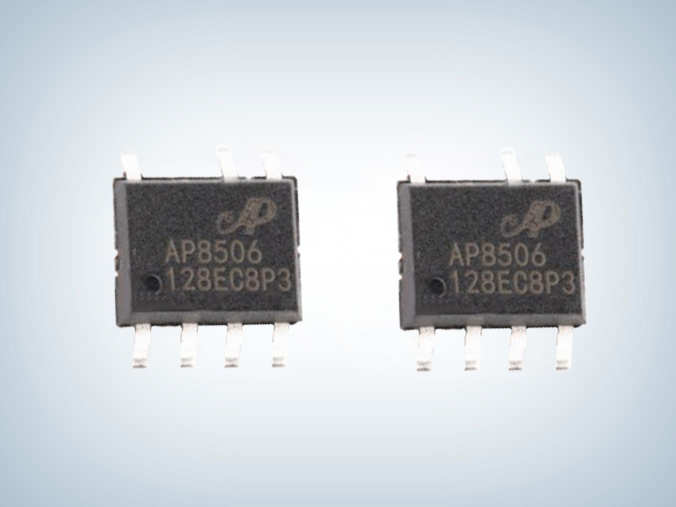

AP8506是固定5V非隔离芯片基于高压同步整流架构，集成PFM控制器以及650V高可靠性MOSFET，用于外围元器件极精简的小功率非隔离开关电源。AP8506内置650V高压启动，实现系统快速启动、超低待机功能。该芯片提供了完整的智能化保护功能，包括过流保护，欠压保护，过温保护。另外AP8506具有优异的EMI特性。
AP8506产品特征
■ 内置650V高可靠性MOSFET
■ 先进的高压同步整流架构
■ 内置高压启动
■ 适用于Buck、Buck-Boost架构
■ 输出电压固定为5V
■ 半封闭式稳态输出电流能力250mA @230VAC
■ 改善EMI的降频调制技术
■ 优异的负载调整率和工作效率
■ 全面的保护功能
-过流保护（OCP）
-欠压保护（UVLO）
-过温保护（OTP）

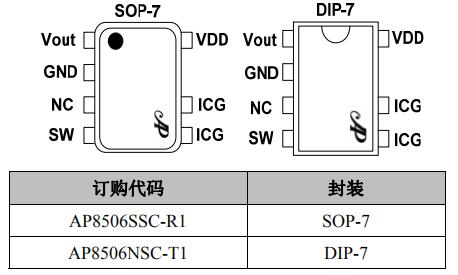

ap8506封装/管脚功能
AP8506固定5V非隔离芯片典型功率
| 产品型号 | 输入电压 | 稳态功率（1） | 峰值功率（2） |
| AP8506 | 85-265VAC | 1.25W(5V250mA） | 1.5W（5V300mA） |

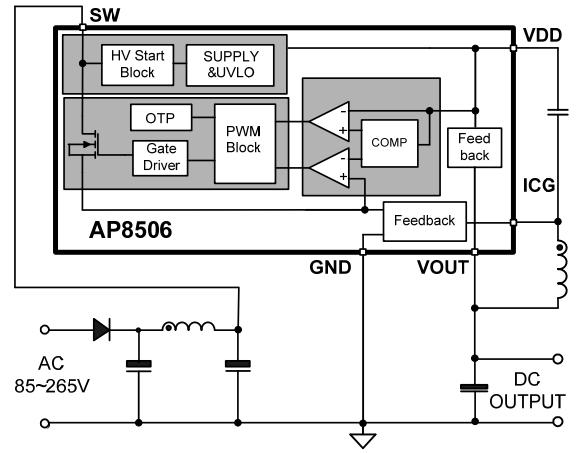

ap8506电路应用
应用领域
■ 非隔离辅助电源
■ 家电
■ 智能家居
AP8506固定5V非隔离芯片是基于高压同步整流架构固定5V300mA输出的非隔离交直流转换芯片， 更多AP8506产品的详细手册或其它资料，请向足彩竞彩单场
申请。>>
