相比肖特基,CCM模式同步整流控制ic有何优势?

字号:T|T
文章出处:足彩竞彩单场 责任编辑:体育彩票竞彩 人气:-发表时间:2020-07-07 09:26
  随着美国DoE VI(六级能效) 及欧盟CoC V5Tier 2的实施,电源要求标准变得更严格,同步整流取代肖特基以降低整流损耗的,从而提高转换效率已成为大势所趋,PN8308同步整流控制ic可以提高整个AC-DC的整体效率并且不存在由肖特基势垒电压而造成的死区电压,降低电源本身发热,也因其外围精简、支持任意工作模式、EMC性能卓越、贴片封装并无需散热片,被广泛应用于12V2A-12V3A六级能效适配器。

  那么相比肖特基,CCM模式同步整流控制ic有何优势?

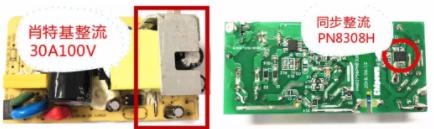

  SR提高功率密度:PN8308H同步整流控制ic实现电源小型化,并降低系统成本。以12V3A电源为例,TO220肖特基+散热片(25mm*17mm)可被SOP8同步整流(10mm*10mm)取代,功率密度提高4倍以上。


  SR提高转换效率:肖特基和同步整流的导通损耗理论计算如下:

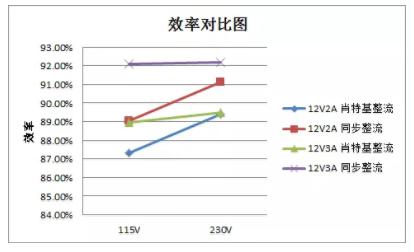

  由于Rdson(mΩ) 和VF(V)不在一个数量级,因此PN8308H同步整流控制ic可显著提高效率,以12V2A、12V3A电源为例,效率对比如下,可见同步整流提高效率2~3个点。

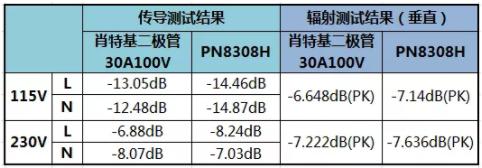

  SR改善EMC:以12V3A适配器为例,PN8308H与肖特基的EMC特性对比如下


  因此PN8308H同步整流控制ic EMC特性略高于肖特基。
