充电器控制芯片是用PSR还是SSR?
字号:T|T
基本上所有的电子设备都离不开充电器,最开始的时候,充电器控制芯片一般都是采用副边结构SSR类型的,这两年随着PSR技术的快速发展,研发更小的体积的电源,充电器控制芯片开始采用PSR 类型的,PSR方案相比SSR方案可省去光耦,431等元器件,精简外围,广泛应用于充电器、适配器、 LED照明等领域。

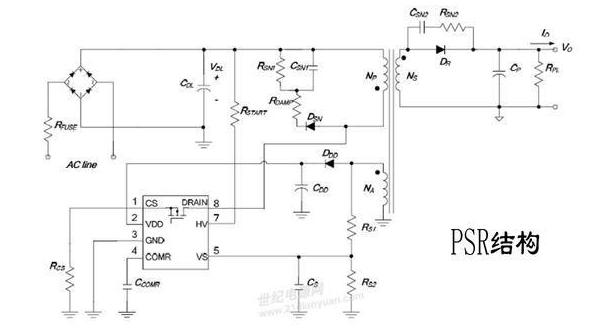

什么是 PSR 结构电源:相比传统的SSR方案,节省光耦及431,以原边辅助绕组作为采样电压,节省了系统板上的空间,降低了成本并且提高了系统的可靠性,优势明显。
PSR 结构电源主要优点:相对于 SSR 电源, PSR 省掉了光耦、431 及它们周边元件,所以体积可以做得更小,价格更便宜,现在市场上15W 以下的充电器基本都是 PSR 结构的。
PSR 结构电源的缺点:PSR采用原边辅助绕组作为采样电压,由说变压器工艺,输出二极管的一致性、输出寄生电阻等因素,导致 PSR 输出精度较低,一般只用在小功率电源上(15W 以内)。
综上所述,PSR、SSR 结构电源各有优缺点,足彩竞彩单场
代理的芯朋微123足彩体彩
PSR产品除了控制策略上的创新,还集成了独立的专利智能MOS,6W、12W、15W均推出800V PSRConverter版本,进一步简化外围应用,对性能要求不高、成本低的小功率电源,可采用PSR结构,追求高精度性能的还是建议采用SSR结构比较好。
