芯朋微:如何应对20W PD快充小型化挑战?
字号:T|T
在2020(冬季)USB PD&Type-C亚洲展上,芯朋微电子应用技术总监王旷先生出席本次展会并发表主题演讲《如何应对PD快充小型化挑战?》,并同期发布最新20W PD快充重磅IC新品及解决方案!
随着苹果iPhone 12新机不标配充电器的策略,20W PD快充配件市场迅速兴起,并且需求量日益增加,在高功率密度的发展趋势下,如何在提升输出功率的同时,将20W充电器体积进一步减小,芯朋微顺势推出基于PN8162 20W PD快充套片解决方案。
20W PD快充方案特征
输入电压:90Vac~264Vac(47~63Hz)
输出规格:5V3A;9V2.22A;12V1.67A

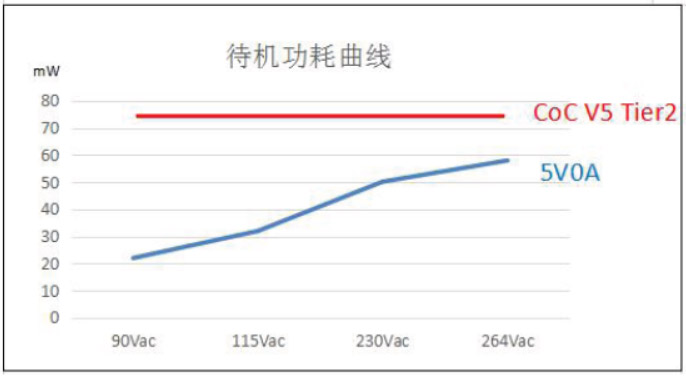

待机功耗:<75mW
平均效率:满足CoC V5 Tier 2能效要求
变压器:PQ2013-5
保护功能齐全:包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护等,同时还集成AC电压欠压保护功能。

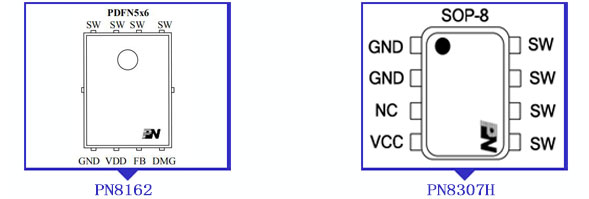

封装及脚位配置图
PN8162内部集成了准谐振工作模式的电流模式控制器和功率MOSFET,专用于高性能、外围元器件精简的交直流转换开关电源。
PN8307H包括同步整流控制器及高雪崩能力功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。

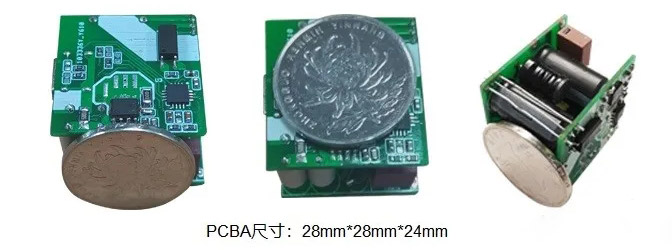

PCB及DEMO实物图

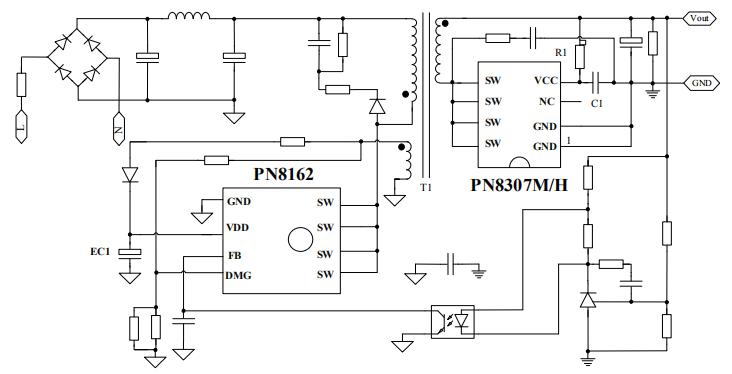

20W PD快充方案典型应用图
20W PD快充方案亮点
1、方案精简,利于充电器小型化设计:原边主控和次边同步整流均实现功率集成,并可节省启动电阻、CS侦测电阻等多颗外围;
2、方案温升低,可满足45℃安规:PN8162采用QR控制技术,降低芯片开通损耗;PDFN功率封装,单边drain脚位,高低压引脚爬电距离大于1.2mm,便于PCB布线及敷铜散热;
3、智能控制技术,显著降低方案成本:PN8162工作强制DCM模式,降低同步整流耐压;自适应QR开通技术,简化EMC设计;集成输入市电欠压及输出过压保护,无需外部辅助电路。
20W PD快充方案PN8161+PN8307H因集成度高、性能卓越、方案成本优势明显被众多电商品牌采用,已成为现象级爆款产品,更多20W PD快充产品相关手册、线路图、BOM、变压器设计资料、Demo测试数据、芯片应用要点请向足彩竞彩单场
申请。>>
