HC5808L无线充soc芯片描述
HC5808L是一款高度集成的无线功率发射器SOC解决方案，包含数字微控制器和模拟前端（AFE）。微控制器包括一个高性能的32位数字核心、丰富的内存和外围设备。afe包括全桥功率mosfet、电流传感放大器、通信解调器、线性调节器和保护电路。HC5808L无线充soc芯片支持各种类型的发射机，包括WPC v1.2.4中定义的扩展功率谱（EPP）和基线功率谱（BPP）。
HC5808L无线充soc芯片集成了DP/DM接口。为了实现epp发射机系统，hc5808l soc无线充芯片可以通过dp/dm接口向适配器请求高电压。HC5808L通过持续监测输入电压和输入直流电流，支持异物检测（FOD）。此外，HC5808L 10W无线充soc芯片还支持输入欠压闭锁（UVLO）、过流保护（OCP）和过温保护（OTP）。这些保护措施进一步提高了整个无线功率发射系统的可靠性。
HC5808L 10W无线充soc芯片采用紧凑型3 x 3 mm FCQFN包装。
HC5808L 10W无线充soc芯片特征
■ 4.0V至14.0V输入电压范围
■ 支持5V/9V/12V输入
■ 支持高达10W的输出功率
■ 集成电压和电流解调
■ 集成低rdson功率fet
■ 集成FET驱动器和引导电路
■ 集成精确的FOD电流传感器
■ 通过DP/DM支持高压请求
■ 快速充电2.0/3.0
FCP
AFC
uvlo/ocp/otp
■ 3毫米x 3毫米FCQFN包装

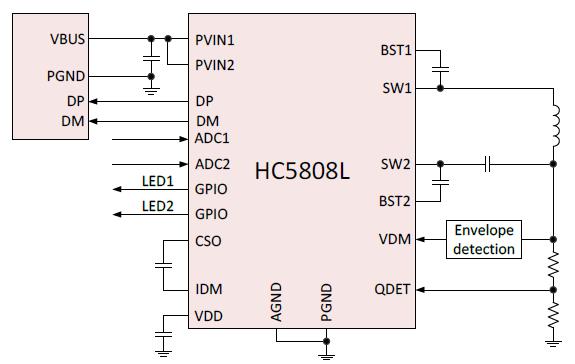

HC5808L典型应用电路
HC5808L soc无线充芯片绝对最大额定值
更多HC5808L 10W无线充soc芯片产品及方案资料可联系足彩竞彩单场 在线客服进行申请。。。
| MIN | MAX | UNIT | ||
|
端子电压范围 |
PVIN1, PVIN2, SW1, SW2 | -0.3 | 16 | V |
| BST1, BST2 | -0.3 | 21 | V | |
| Others | -0.3 | 7 | V | |
|
温度范围 |
Operating Junction, TJ | -40 | 150 | °C |
| Storage temperature range, Tstg | -65 | 150 | °C | |
