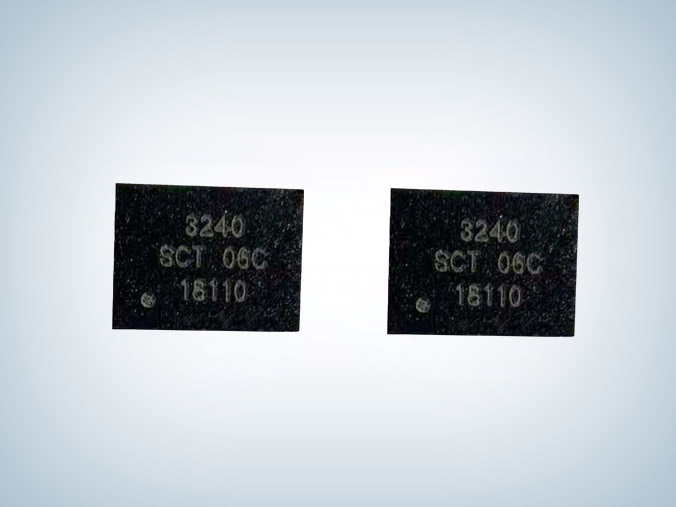

SCT63240 15W无线充专用全桥mos

所属分类:无线充芯片
品牌:SCT(芯洲科技)
型号:SCT63240
封装:3mmx4mm超扁平19脚QFN
功率:20W
电流:4.2V-17V
订购热线:0755-23087599
  SCT63240是一款用于无线充电器的高集成度体育彩票竞彩 ,输出功率可支持20W。可搭配专用无线充电发射控制芯片或者通用MCU实现符合WPC标准的高性能、高效和高性价比的无线充电发射器。
  SCT63240无线充专用全桥mos内置驱动和由4个MOSFET管组成全桥功率级,5V固定输出的降压型开关稳定器,3.3V输出LDO,2.5V高精度基准电压以及电流检测。专有的驱动级设计技术可帮助系统实现更好的抗EMI特性。专有的无损电流检测技术提供精度高达±2%的功率级电流信息,用于无线充电发射端的异物检测(FOD)和电流解调。
  SCT63240内置的输出降压型开关稳压器和低压差线性稳压器可为充电控制器和外围电路提供5V和3.3V供电。提供输入欠压保护,过流保护,短路保护以及过温等完善的芯片保护机制。
  该转换器采用19引脚3mmx4mm的超扁平QFN封装。

  SCT63240 无线充专用全桥mos特性
  ■ 宽范围4.2V-17V输入电压
  ■ 支持20W功率输出
  ■ 集成4个功率MOSFET的全桥,MOSFET管导通电阻13-mΩ
  ■ 集成5V固定输出,带载能力高达1A的高效降压型开关稳定器
  ■ 优化抗EMI设计
  ■ 内置3.3V输出,带载能力200mA的低压差线性稳定器
  ■ 提供2.5V电压基准
  ■ 集成无损±2%精度的全桥电流检测,可用于异物检测(FOD)和电流解调功能
  ■ PWM兼容3.3V和5V逻辑信号输入
  ■ 输入欠压保护
  ■ 过流保护
  ■ 过温保护
  ■ 3mmx4mm超扁平19脚QFN封装

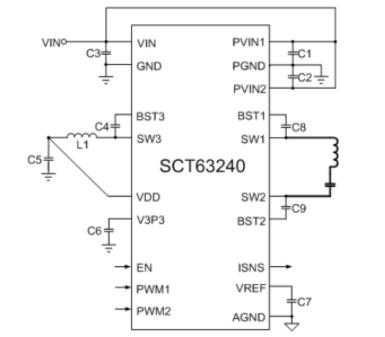

  典型应用电路图

  SCT63240应用领域
  ■ 采用WPC标准的5W至15W手机、便携设备、可穿戴设备无线充电器
  ■ 通用的用于消费、工业和医疗设备的无线充电器
  ■ 多线圈无线充电发射器

  SCT63240无线充专用全桥mos采用QFN-19L封装,是用于无线充电器的20W高集成度高效体育彩票竞彩 ,更多SCT63240参数、电特性等详细产品手册资料,请向足彩竞彩单场 申请。>>
