12V3.0A同步整流六级能效电源适配器应用方案

字号：T|T

文章出处：足彩竞彩单场责任编辑：体育彩票竞彩人气：-发表时间：2019-04-26 10:40

　　随着DoE 六级能效及CoC V5 Tier 2的实施，同步整流取代肖特基已成为大势所趋，PN8308因外围精简、EMC性能卓越、支持任意工作模式、贴片封装并无需散热片，被广泛应用于12V2A-12V3A六级能效适配器，下面跟随足彩竞彩单场一起了解下基于PN8275+PN8308H的12V3A六级能效 36W适配器应用方案。

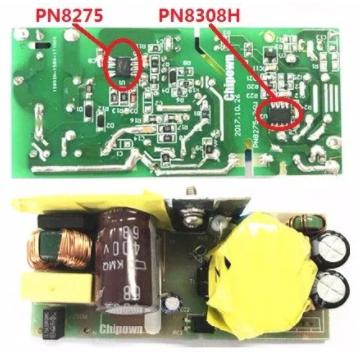

　　PN8275+PN8308H方案概述：　　

　　PCBA尺寸：39.0mm*86.0mm　　

　　输入电压：90~265Vac全电压　　

　　输出功率：36W(Typical)　　

　　平均效率：≥88.3%(满足CoC V5 Tier2六级能效要求)　　

　　待机功耗：<50mW(Vin=265Vac)　　

　　输入欠压保护、输入过压保护、输出过压保护，输出过流保护等

　　12V3.0A六级能效36W适配器方案技术挑战：　　

　　如何实现低待机功耗？PN8275内置850V 高压启动及放电模块，265Vac轻松实现50mW待机功耗！　　

　　如何提高转换效率？PN8308H内置80V/10mΩ 智能功率MOSFET，115Vac/230Vac平均效率大于92%！：　　

　　如何简化EMC设计？PN8275内置X电容放电模块，可通过增大X电容简化传导设计；PN8308H采用独特电流跟踪技术降低SR开关尖峰电压，改善辐射3dB以上！

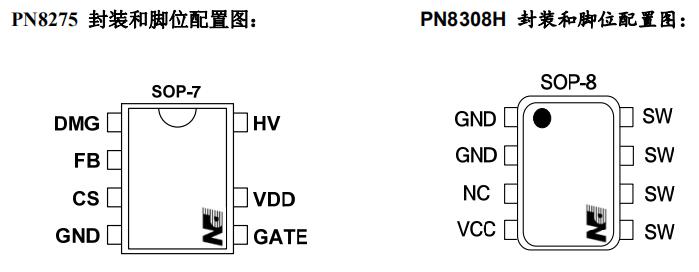

　　PN8275是一款集成了高压启动的电流模式的开关电源芯片，通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和X电容放电功能实现了超低的待机功耗、全电压范围下的最佳效率，使得系统效率可以满足6级能效的标准，并符合IEC 62368-1:2014标准要求，提供了全面保护功能包括输入市电欠压保护、市电过压保护、输出过压保护、OTP、OCP、次级整流管短路保护等。

　　PN8308H包括DCM/CCM模式同步整流控制器及80V/10mΩ智能功率MOSFET，用于在9-20V的反激系统中替代次级整流肖特基二极管。PN8308H外围精简，采用独特电流跟踪技术，可在50ns内快速关断，改善系统EMI特性，彻底避免直通损坏并降低SR开关尖峰电压。

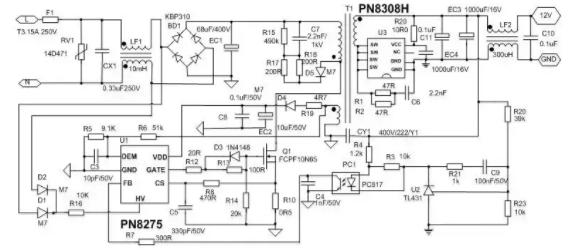

　　36W电源适配器方案典型应用图：

　　PN8275+PN8308H方案亮点：　　

输出规格：12V/3A　　
内置 850V 高压模块实现 X 放电功能　　
HV 脚可实现精确市电异常保护：OVP、Brown in/out　　
高压启动+多工作模式+同步整流技术，满足 CoC V5 Tier 2、

　　足彩竞彩单场芯朋微一级代理商专注于电源方案设计开发，具有8年以上电源方案设计经验，在充电器和适配器领域具备比较完整功率段的AC/DC电源芯片，产品覆盖5-100W以内各类电源产品，并提供高性价比、性能优异、品质稳定的系统参考设计方案，如需12V3.0A六级能效36W适配器应用方案的详细资料，可向足彩竞彩单场申请。>>>
