5v2a充电器方案精简BOM
字号:T|T
5v2a充电器方案是市场上应用比较多的类型,广泛被应用于手机、MP3、MP4、USB电子音箱、电子学习机、电子词典、移动应急电源、充电宝、无线设备等电子产品,电源芯片作为充电器的核心器件,对于提高整机性能具有至关重要的作用,为此我们推出了PN8370 5v2a IC方案。

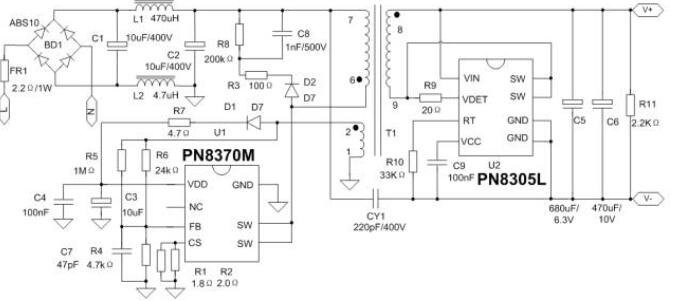

PN8370M+PN8305L 六级能效5v2a充电器方案特性:

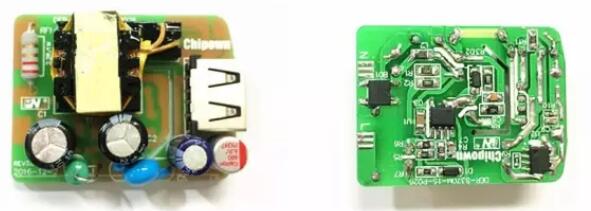

PCBA尺寸:42.0mm*31.6mm*13mm板上高度(小体积)
输入电压:90~265Vac全电压
输出功率:10W
平均效率:>78.7%,满足六级能效要求(高效率)
待机功耗:<50mW,Vin=264Vac(低待机)
PN8305L双供电全工作状态无直通风险(高可靠性)
拥有输出短路保护,输出过流保护,输出欠压保护(PCB端3.1V以下),VDD过压保护,FB分压电阻开路短路保护,以及电流检测电阻Rcs开短路保护,过温保护(保护功能齐全)

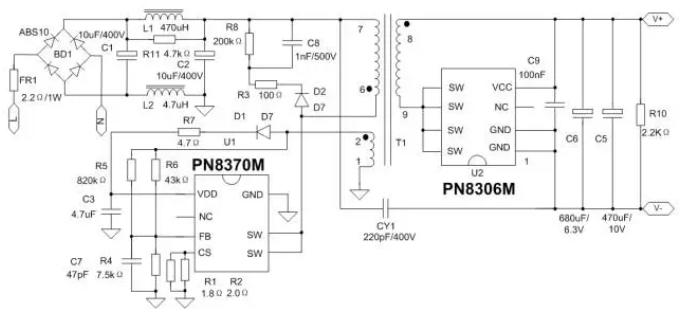

PN8370M+PN8306M 5V2A六级能效5v2a IC方案亮点 :
外围简洁(节省8颗元件):PN8370M节省2颗启动电阻;PN8306M独特控制技术可实现零外围工作,节省传统SR方案的供电RC滤波,SW侦测电阻,RT电阻,RC吸收等6颗元件。
高可靠性:a.方案三道防线,实现SR与PSR零直通风险;b.芯片HBM ESD大于4kV,latchup电流大于400mA,显著提高系统安规能力,接触静电高达15kV; c.PSR与SR匹配工作,彻底避免小载采样冲突,异常工况下,SR做好配角,PSR主导所有异常保护。
低待机功耗:PN8370M内置高压启动,可轻松实现50mW待机功耗。
5v2a充电器方案PN8370开关电源充电器电路具有过流过载短路保护功能,电路原理简单,BOM精简,体积小巧,六级能效裕量充足等优点,领先于市场现有充电器,得到了广大客户的高度认可,如需产品的详细资料及相关方案,可咨询我们在线客服。。。。。。
