小体积65W大功率开关电源芯片适配器方案

　　大功率开关电源就是用通过电路控制开关管进行高速的导通与截止，将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压，足彩竞彩单场 推出小体积AP8268大功率开关电源芯片65W适配器方案。

　　

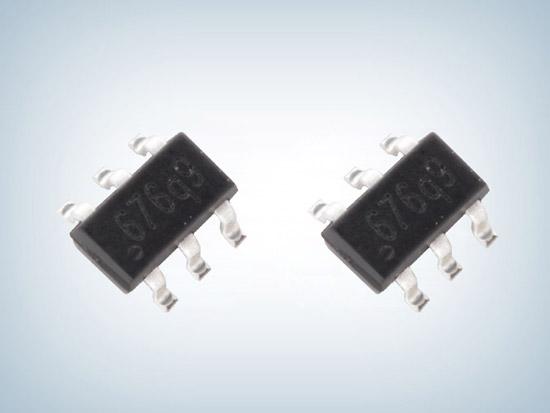

　　AP8268是一款高集成度的电流模式PWM控制芯片，具有高性能、低待机功耗、低成本等特点。AP8268通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术，实现了低待机功耗和全电压范围下的最佳效率，频率调制技术和SoftDriver技术充分保证良好的EMI表现。


　　

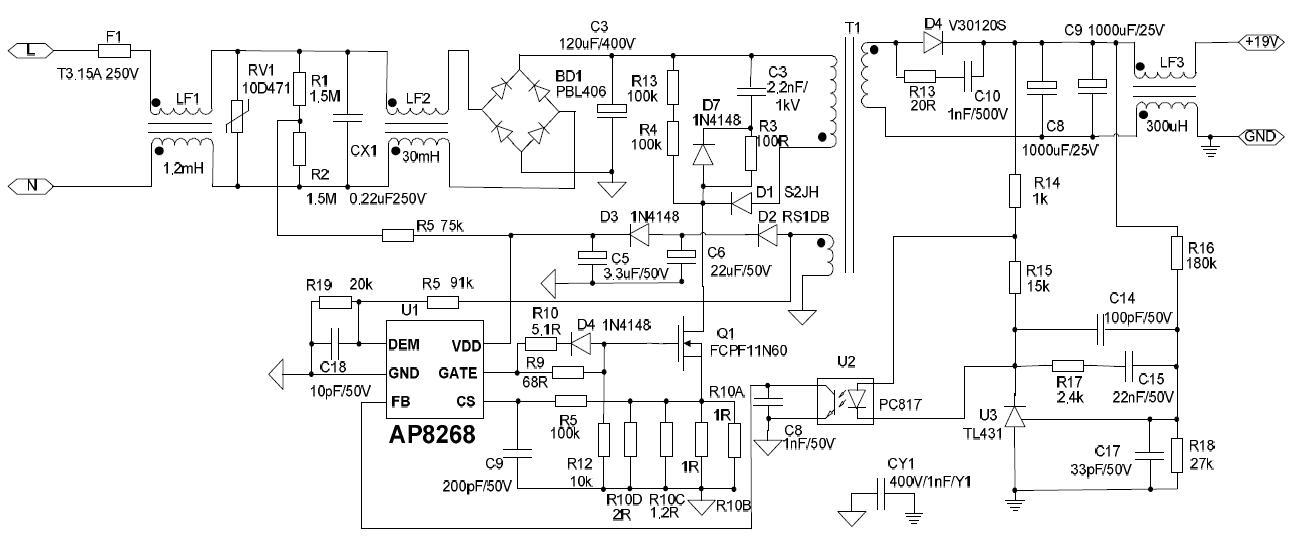

　　大功率开关电源芯片AP8268六级能效65W适配器应用方案　　

　　■ 输出规格19V/3.4A　　

　　■ 高低压分频技术(65k/85k)：减小变压器尺寸　　

　　■ 谷底开通+混合工作模式提高全负载段转换效率　　

　　■ VDD 电压8-40V，适合宽输出应用　　

　　■ DMG 监控市电及输出电压，精确输出OVP 及输入电压OCP 补偿(外部可调)


　　


　　同时AP8268开关电源pwm芯片提供了全面的管脚开短路保护，以及逐周期过流保护、VDD过压保护、欠压锁存、过温保护、输出过压保护、过载保护、输出二极管短路保护等功能，AP8268大功率开关电源芯片足彩竞彩单场 广泛应用于高性能、低待机功耗、低成本待机电源、开放式开关电源及适配器领域。
