基于PN8390+PN8308M高性能12V2A适配器电源方案

字号:T|T
文章出处:足彩竞彩单场 责任编辑:体育彩票竞彩 人气:-发表时间:2021-03-25 16:10
  一、12v2a适配器方案特性
  PCBA尺寸:64.5mm*35mm*20mm
  输入电压:90Vac~297Vac,47~63Hz
  输出规格:12V/2A
  平均效率:≥86.8%
  待机功耗:<71mW
  拥有输出短路保护,输出过压保护,输出过流保护,VDD过压保护,AC电压欠压保护及开环保护,以及过温保护。

  二、封装及脚位配置图

  PN8390 集成超低待机功耗准谐振原边控制器及 650V 高雪崩能力智能功率 MOSFET,用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8390 为原边反馈工作模式,可省略光耦和 TL431,支持 CCM、DCM 和 QR 等多种工作模式。内置高压启动电路,可实现系统空载待机损耗(230VAC)小于 50mW。在恒压模式,采用准谐振、多模式技术共同提高效率并消除音频噪声,使得系统满足 6 级能效标准,而特有频率抖动技术可实现较好的EMI 特性;

  PN8308M 包括同步整流控制器及 N 型功率 MOSFET,用于在高性能 AC/DC 反激系统中替代次级整流肖特基二极管。内置电压降极低的功率 MOSFET 以提高电流输出能力,提升转换效率,使得系统效率可以轻松满足 6 级能效的标准,并留有足够的裕量。PN8308M 集成了极为全面的辅助功能,包含输出欠压保护、最小导通时间等功能。

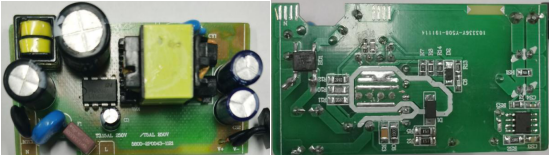

  三、PCB及DEMO实物图

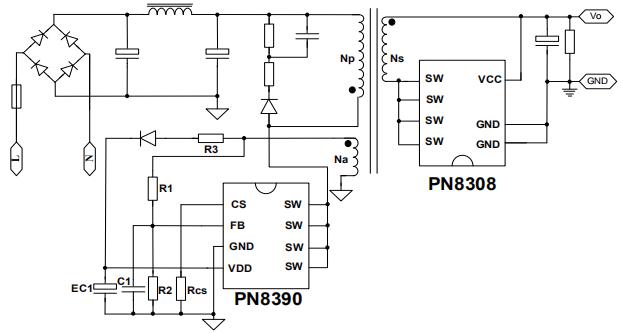

  四、方案典型应用图

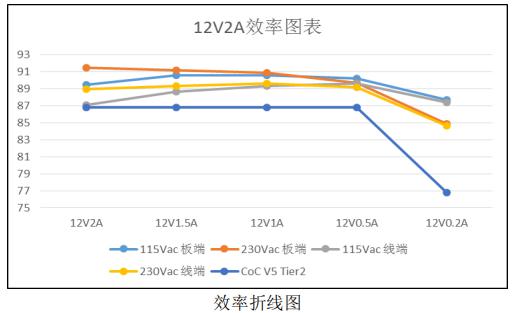

  五、12v2a适配器电源方案效率检测

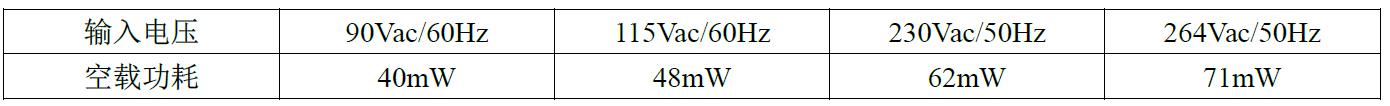

  六、12v2a适配器方案待机功耗

  PN8390+PN8308M高性能12V2A适配器电源方案亮点:
  ■ 高效率——#22 线端轻松满足 CoC V5 Tier2 能效要求,无散热器设计;
  ■ 低成本——PCB 单面板设计,精简的 PSR 方案,器件数量少;
  ■ 高性能——极为全面的智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和 CS 开/短路保护等,同时还集成 AC 电压欠压保护功能;

  12V2A 高性能低成本小体积适配器方案,满载效率大于86.8%,载待机功耗低于71mW,拥有输出短路保护,输出过压保护,输出过流保护,VDD过压保护,AC电压欠压保护及开环保护,以及过温保护,满足适配器的需求,更多12v2a电源适配器方案相关了原理图,电源输入输岀规格,BOM表可向足彩竞彩单场 申请。。。
