基于PN8162+PN8307H高性能20W PD充电器方案
字号:T|T
一、方案特性
输入电压:90Vac-264Vac,47-63Hz
输出功率:20W
输出规格:12V1.67A;9V2.22A;5V3A
平均效率:满足CoC V5 Tier2,4个点裕量
PCBA尺寸:28mm*28mm*24mm
拥有DMG 监控市电,输出过压保护、逐周期过流保护、过载保护、软启动、输入欠压保护功能。

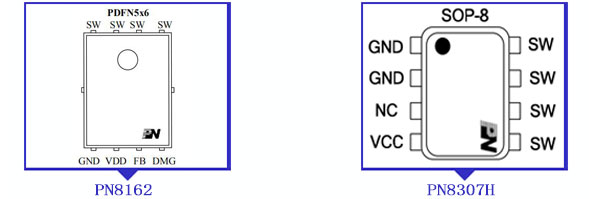

二、封装及脚位配置图
PN8162内部集成了准谐振工作模式的电流模式控制器和功率MOSFET,专用于高性能、外围元器件精简的交直流转换开关电源。
PN8307H包括同步整流控制器及高雪崩能力功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。

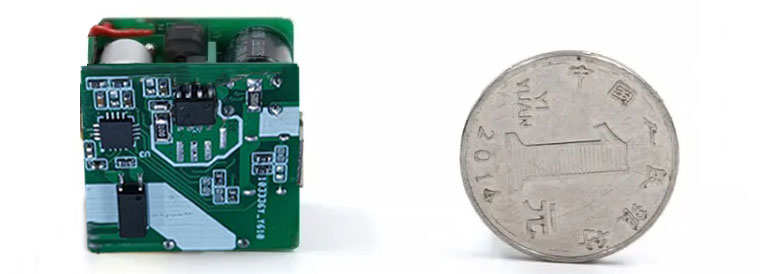

三、PCB及DEMO实物图

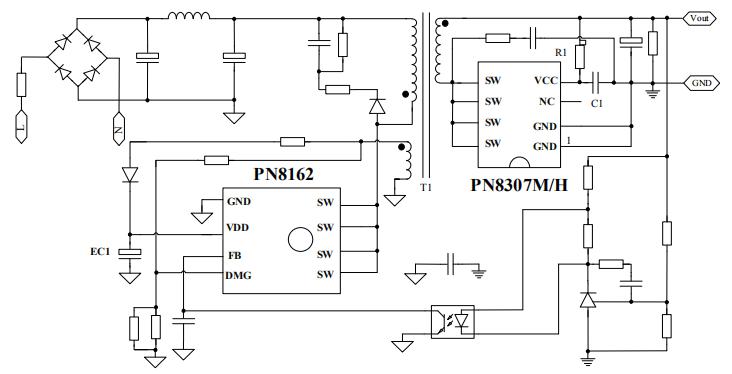

四、方案典型应用图
五、20W PD快充方案亮点
★ 原边主控 PN8162 和次边同步 PN8307H均实现功率集成,得益于专利智能 MOS 技术,节省启动电阻、CS侦测电阻等多颗外围,PCBA 尺寸:28mm*28mm*24mm;
★ PN8162 采用 PDFN 专用功率封装,相比传统 SOP8,封装热阻从 80℃/W 降低至 15℃/W,显著提高充电器功率密度;单边 drain 脚位,高低压引脚爬电距离大于 1.2mm,安全可靠;
★ PN8162 采用负载自适应谷底开通技术,彻底解决小体积充电器开关干扰源至 LN 线位移电流带来的传导难题,EMC 裕量大于 6dB;
★ PN8162 工作强制 DCM 模式,从而保证最糟工况下 SR 尖峰电压可控制在 51V 以内,60V 耐压的 PN8307即可保证电压 de-rating 裕量充足,进而降低整体方案成本;
★ PN8162 内置输入欠压保护,通过 DMG 监控市电,防止市低压工作导致电源异常;
★ PN8162 9-38V VDD 供电、PN8307 3-24V VCC 供电,在 3-12V 输出电压范围内无需外部 LDO;
★ PN8162 内置线电压补偿,根据市电自动调整内部峰值电流参考,全电压范围 OCP 精度在 10%以内;
★ HUSB339B 协议支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A。
20W PD快充快充方案具有高集成、高密度、高性价比的特点,并最大限度的减少了芯片外围器件的数量,降低PCB板的占用面积,更多基于PN8162+PN8307H高性能20W PD充电器方案原理图,电源输入输出规格,BOM 表和变压器参数以及安规和 EMI 测试数据等资料,可向足彩竞彩单场
申请。>>
