12v1a适配器方案无Y无共模,仅需2颗外围芯片!
字号:T|T
12v1a适配器方案特性概述:
■ 输入电压:90~264Vac
■ 输出功率:12W
■ 输出规格:12V1A
■ 平均效率:>83.26%,满足CoC V5 Tier 2
■ PCBA尺寸:50.0mm*38.0mm*16.0mm
■ 保护全面:具有市电异常保护,输出短路、VDD过压、FB上电阻异常、肖特基短路、过温等保护

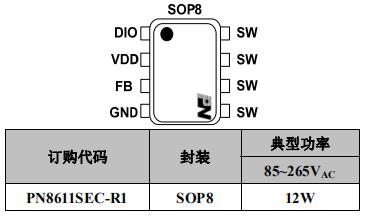

PN8611封装及脚位配置图
PN8611是一款高性能的原边反馈控制器。PN8611工作在原边检测和调整模式,可省略系统的光耦和TL431。PN8611拥有恒压恒流控制环路,可以实现高精度的恒压、恒流输出,以满足大部分充电器和适配器需求。PN8611内置高压启动电路和极低的芯片功耗使得系统能够满足较高的待机功耗标准。

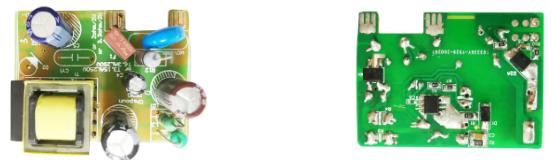

DEMO实物图

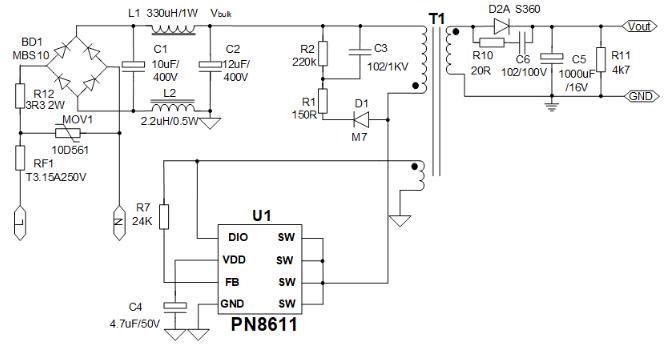

方案典型应用图
12v1a适配器方案亮点:
■ 高集成度,仅2颗外围,1颗供电电容和1颗调节输出电压的反馈电阻;
■ 高恒压恒流精度,利用CP trim和FT trim技术,实现CC/CV 3%精度;
■ 高可靠性,精准实现市电异常保护;
■ 高转换效率,多工作模式轻松满足CoC V5 Tier 2能效标;
■ 卓越EMC性能,无Y无共模,EMC余量大于6dB

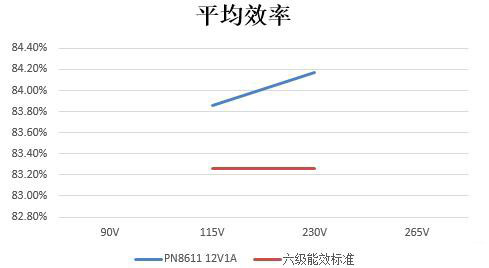

效率测试:Vin=90~264Vac,平均效率>83.26%

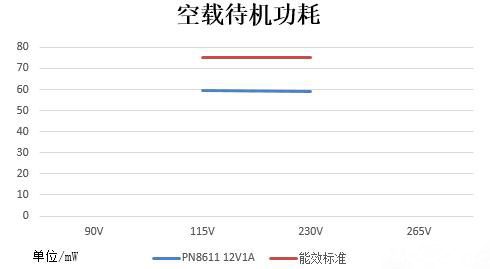

待机功耗测试:Vin=90~264Vac,待机功耗<75mW
12v1a适配器方案应用要点
1、恒流公式如下,其中k为变压器耦合系数,Ipmax由芯片内部固定,输出恒流点仅能通过N1和N4调整:
2、输出电压通过R7和N3设定,FB下偏电阻芯片内部集成为3.9kΩ:
3、IFB由R7、N1和N3决定,因而R7和N1还影响市电异常保护点:
4、Lp决定最高工作频率fsmax,推荐值65k以内@OCP点:
5、合理选择变压器,Bmax小于0.36T(PC40):
基于PN8611的12V1A适配器方案,在BOM精简至21颗元器件的情况下,方案依然可满足CoC V5 Tier 2能效要求且安规、EMC余量充足,实乃应对12V1A适配器激烈竞争中的一把利刃。如需12V1A适配器方案更多产品相关手册、Demo的图纸、BOM、变压器设计、测试数据、应用要点等详细资料,请向足彩竞彩单场
申请。>>
