AP2905 5V0.7A降压方案,无EMI滤波器、仅需3颗外围!
字号:T|T
方案特征
■ 输入电压:6~40V
■ 输出规格:5V0.7A
■ 最高效率:92%
■ PCBA尺寸:21.0mm*11.0mm*1.6mm
保护全面:具有输入欠压锁定、逐周期限流、输出短路保护、过温保护等保护功能

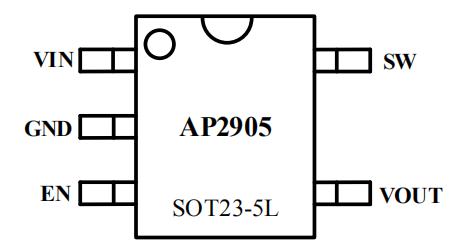

AP2905 封装及脚位配置图
AP2905输出电压为固定5V,开关频率为100kHz,是一款高效率同步降压稳压器,在6V~40V宽输入范围内可提供0.7A输出电流,采用SOT23-5L封装,可节约布局空间。
AP2905内部集成了低导通电阻的主功率管和同步功率管,既降低了导通阻抗又省掉了外部肖特基二极管。此外,内置补偿架构不需要使用外置RC补偿电路,固定输出方式无需外部分压电阻,进一步减少了外围元器件的使用。所以AP2905非常适合于精简外围元件、单层PCB布局需求的应用。
特别设计的EMl优化电路架构非常适合有安规认证的应用场合。完整的保护特性包括过流保护,过温保护,短路保护以及欠压锁定保护等。

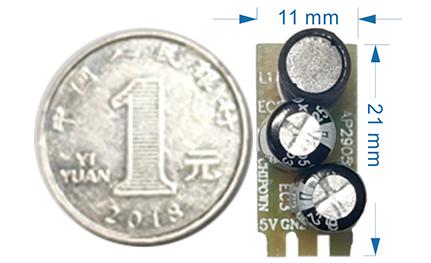

Demo实物图
家电方案典型应用图

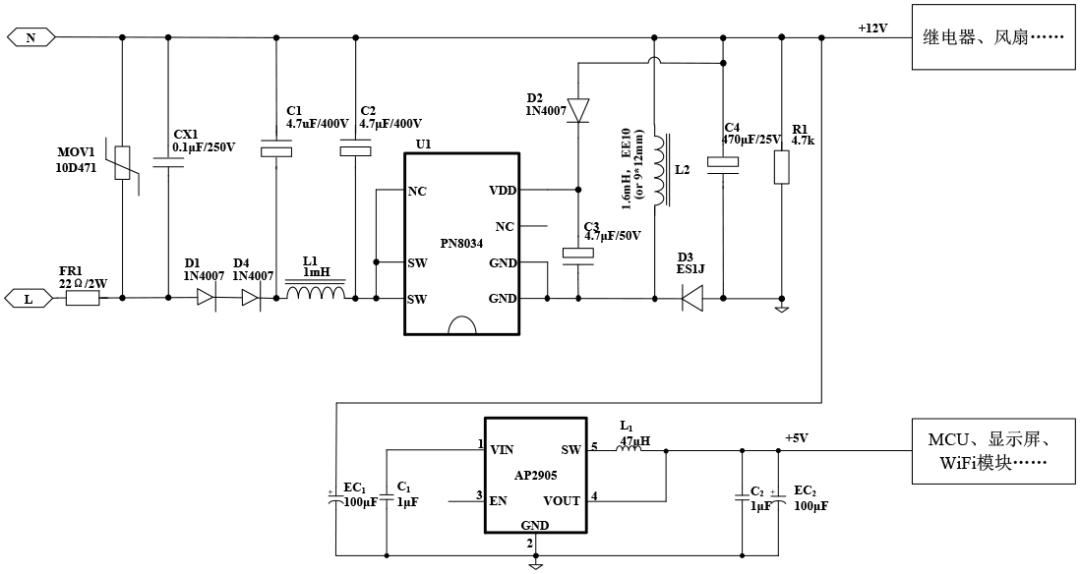

在家电应用中,市电通过非隔离开关电源PN8034转化为直流12V输出给继电器、风扇等负载,同时由AP2905将12V降压到5V作为MCU、显示屏、WiFi模块供电。
AP2905 5V0.7A降压方案亮点
■ 外围精简:仅3颗外围元件;
■ 布板简单:仅4个网络节点,易单面板布线,支持波峰焊工艺;
■ 输入电压范围宽:输入电压覆盖9V/12V/18V/24V/36V,高可靠性;
■ EMI裕量充足:无EMI滤波器即可轻松通过EN55032 Class B。

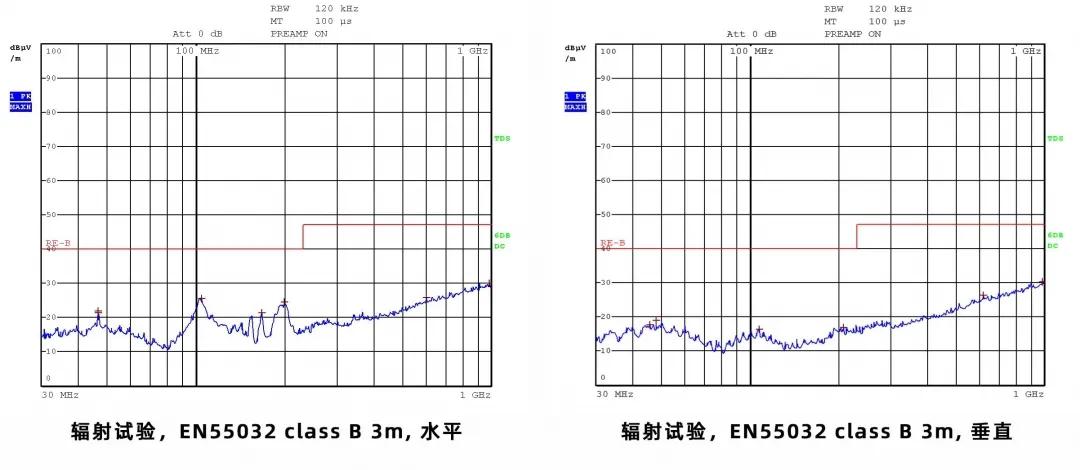

EMC测试:EMI辐射满足EN55032 Class B标准要求,裕量大于15dB。

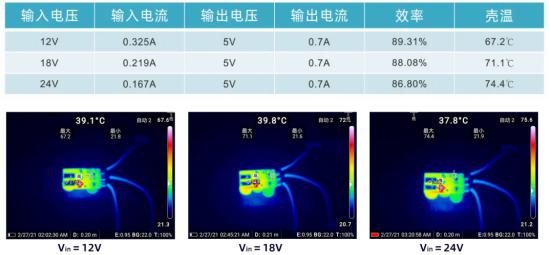

温升测试:测试条件:Vin=12/18/24V, Vout=5V/0.7A, 环境温度25℃,Demo半开放、无风环境;

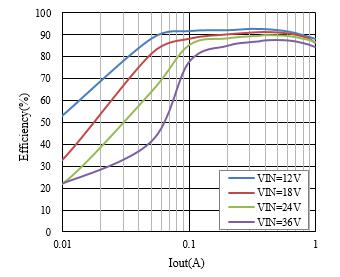

效率测试:测试条件:Vin=12/18/24/36V, Vout=5V, Iout=0~1A;测试结果:最高效率达92%。
动态响应和纹波:

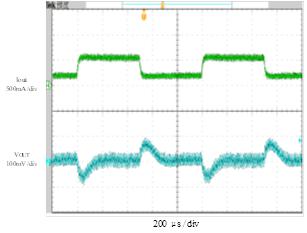

测试条件:Vin=12V, Vout=5V, Iout=0.175A~0.525A;测试结果:动态响应Vpp =180mV;

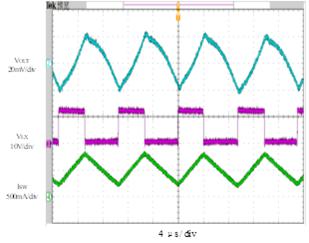

测试条件:Vin=12V, Vout=5V, Iout=0.7A;测试结果:纹波Vpp =45mV;
基于AP2905的5V0.7A降压方案,该方案具有外围精简、输入电压范围宽、EMC裕量充足等优点,适用于家用电器、智能家居等应用场景,更多产品相关手册,原理图,电源输入输出规格,BOM表及测试数据等资料,请向足彩竞彩单场
申请。>>
