PN8000无电感负压输出AC-DC非隔离超精简方案
字号:T|T
阻容降压是双向可控硅常用的负压供电方式,其存在元器件多、待机功耗大、输出电压精度低、抗电网冲击能力弱等不足。芯朋微推出基于PN8000的AC-DC非隔离-5V20mA方案,该方案BOM仅有8颗元器件,无需储能电感、续流二极管以及高压电解电容,为小型化小家电电源量身定制,是替代传统阻容降压方案的理想选择。

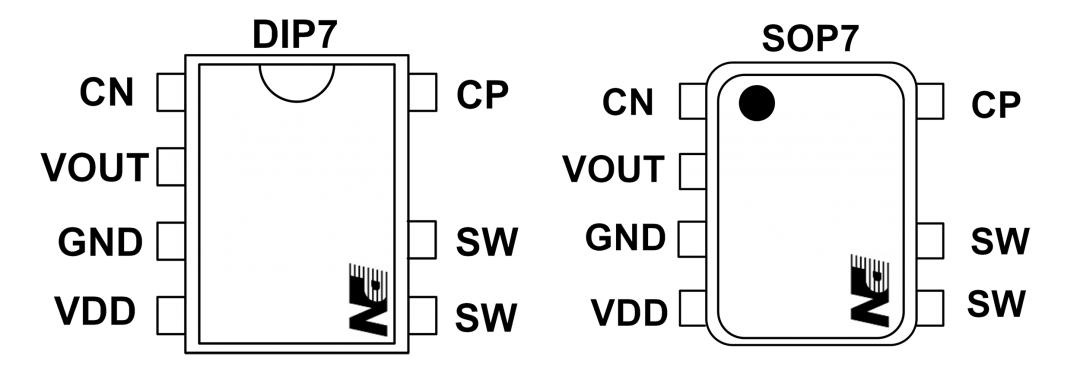

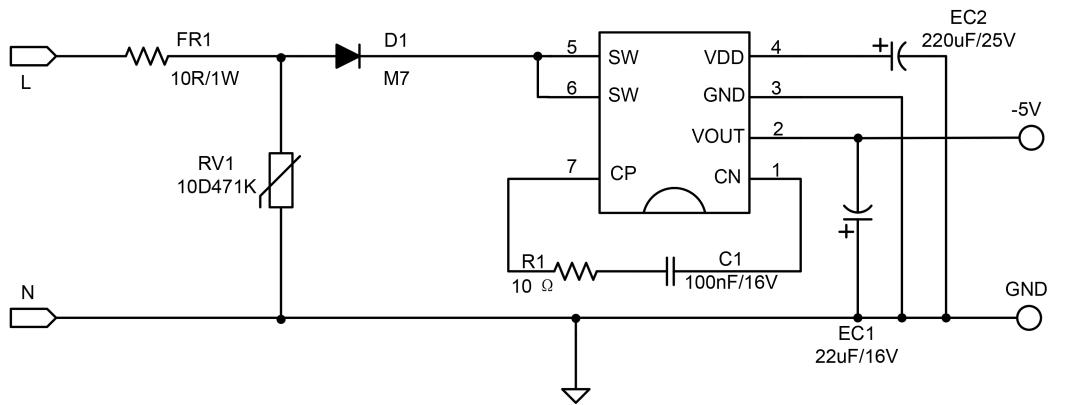

一、AC-DC非隔离-5V20mA方案典型应用图
二、PN8000 ACDC非隔离电源方案亮点
■ 方案精简:无需储能电感、续流二极管、高压电容,仅有8颗元器件,便于小型化设计;
■ 宽输入范围:AC输入电压80~265Vac;
■ 智能控制技术:将市电高压直接转换成-5V,输出电压精度高达±2%,带载能力大于20mA;
■ 高可靠性:SW耐压>800V,VDD耐压>20V,VOUT>12V;
■ 全面智能保护:OTP、OVP、OLP等保护,为电源安全运行保驾护航。
三、PN8000无电感负压输出AC-DC非隔离方案相比阻容方案优势

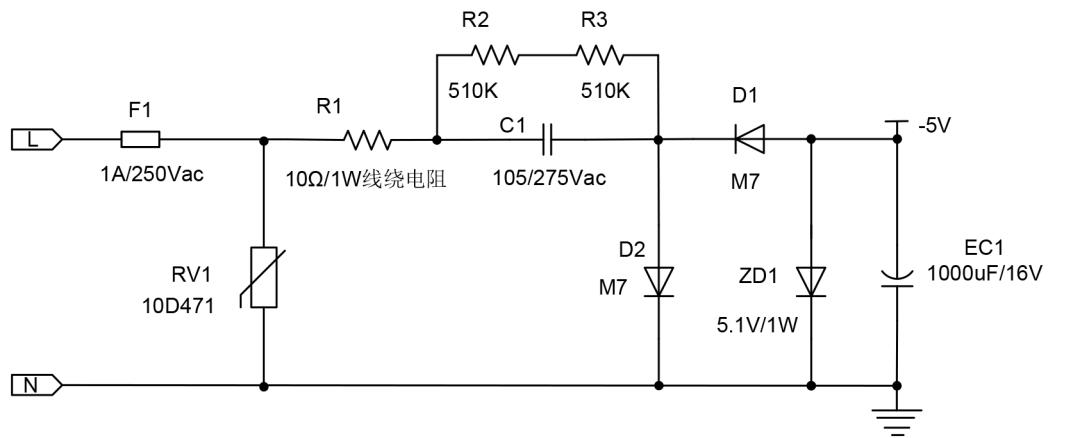

1、PN8000方案比阻容降压方案省2颗元件,易于小型化设计
2、PN8000方案对比阻容降压加工方式,易于大规模生产
阻容降压 | PN8000 | |
加工方式 |
X电容体积较大,加工方式通常为人工插件,对于空间高度受限的产品需要卧倒放置,加工效率低。 | PN8000及外围器件封装都比较小型化,易于大规模生产加工。 |
3、PN8000与阻容降压主要性能对比
阻容降压 | PN8000 | |
待机功耗 | >100mw | <30mw |
输出电压精度 | ≥±5% | ≤±2% |
抗浪涌能力 | 弱(浪涌能量可通过X电容直达输出端,易对电路或负载造成损伤) | 强(浪涌能量被芯片隔断在输入端,大大减少对负载冲击) |
保护功能 | 无 | OTP、OVP、OLP全面保护 |
四、PN8000 AC-DC非隔离-5V20mA方案测试数据

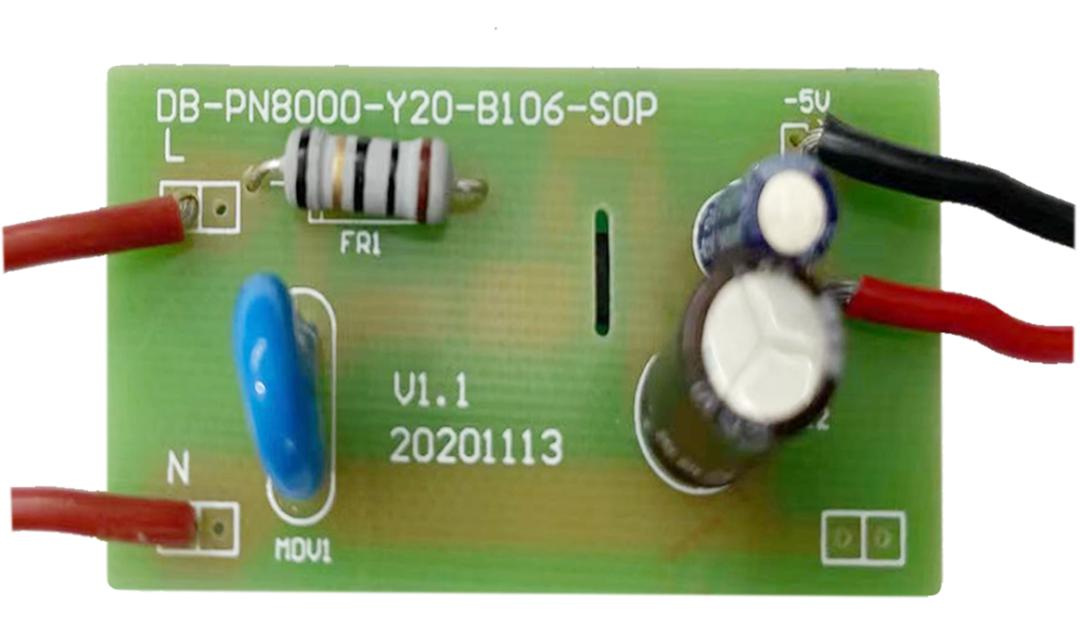

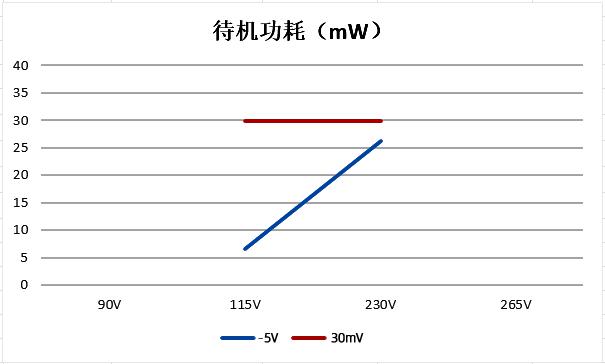

1、待机功耗
测试条件:Vin=115/230Vac, Vout=-5V/0mA, 环境温度25℃ 测试结果: 待机功耗低于30mW

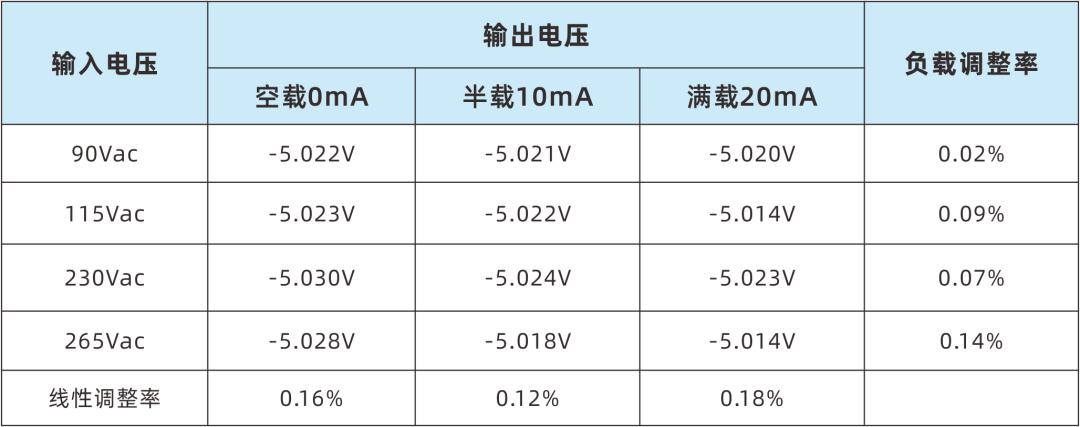

2、输出电压调整率
测试条件:Vin=90~265Vac, Vout=-5V/0~20mA, 环境温度25℃;测试结果: 调整率小于1%

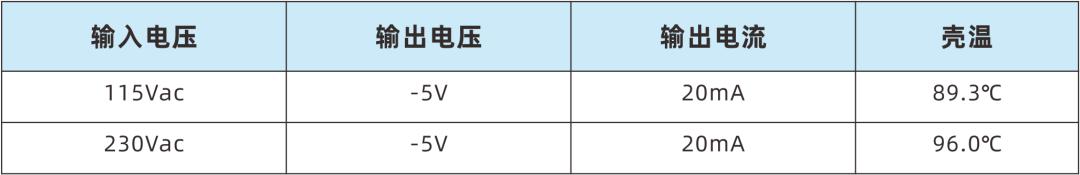

3、温升数据
测试条件:Vin=115/230Vac, Vout=-5V/20mA, 环境温度25℃

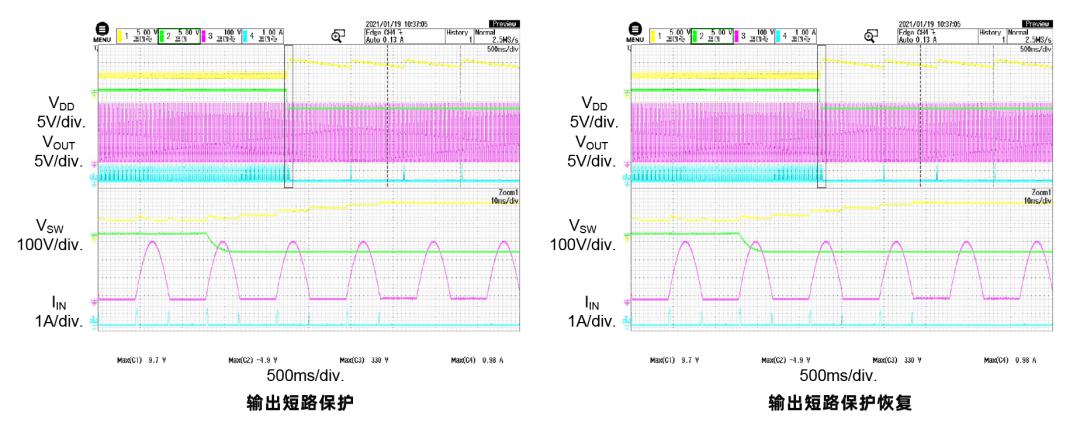

4、短路保护
测试条件:Vin=230Vac, Vout短路
5、EMC测试
■ EMI传导、辐射满足EN55022 Class B标准要求,裕量均大于6dB;
■ EFT满足IEC 61000-4-4: 2004,3kV等级要求;
■ Surge满足IEC 61000-4-5:2005,1kV等级要求。
基于PN8000的AC-DC非隔离-5V20mA方案采用负压驱动双向可控硅,有效解决了第四象限驱动造成门极触发电流过大及门极退化问题,广泛应用于电风扇、直发器、电热毯、吸尘器等小家电产品中,如果需要PN8000无电感负压输出AC-DC非隔离超精简方案产品的详细手册或其他资料,请向足彩竞彩单场
申请。>>
