65w快充方案 PN8213+PN8307

　　65w快充方案由PN8213、PN8307P、AP2080三颗套片组合，搭配GaN或者SuperJunction器件，具有高环路稳定度、高功率密度、50mW低待机功耗、100V全集成同步整流等多重亮点。

　　

　　一、65w快充方案亮点　　

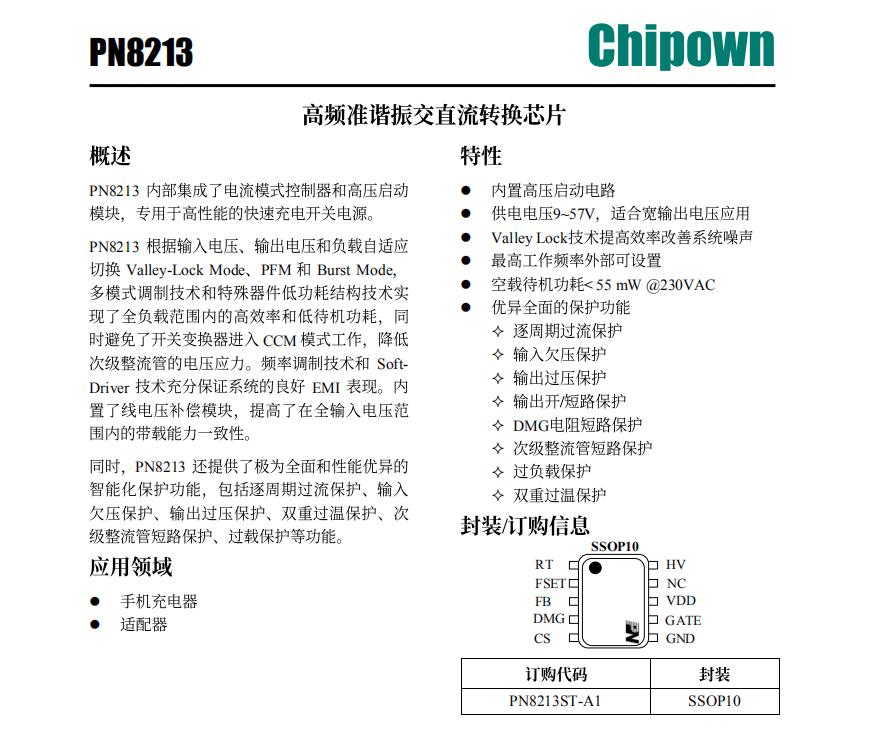

　　PN8213实现真正QR-Lock技术，环路高度稳定，进口替换的适配度更高，最高支持500kHz工作频率，减小变压器及输出电容体积；典型转换效率大于93%，提升充电器功率密度。

　　

　　PN8213与海外友商相比，具备“三高一低”压倒性优势替代，外围少2-4颗（OVP复用）、1/4负载转换效率优于1%以上，启动HV耐压高出100V，VDD耐压高出30V，具有市电欠压保护、输出过压保护、原副边防直通保护、过载保护、过温保护等。　　


　　PN8213内置800V高压启动管和X电容放电功能，待机功耗小于50mW。

　　

　　与PN8213主控搭配的是全集成同步整流PN8307P，内置100V/7mΩ智能MOSFET，自适应死区控制提高MOSFET Rdson利用率，更低温升，超高性价比。

　　

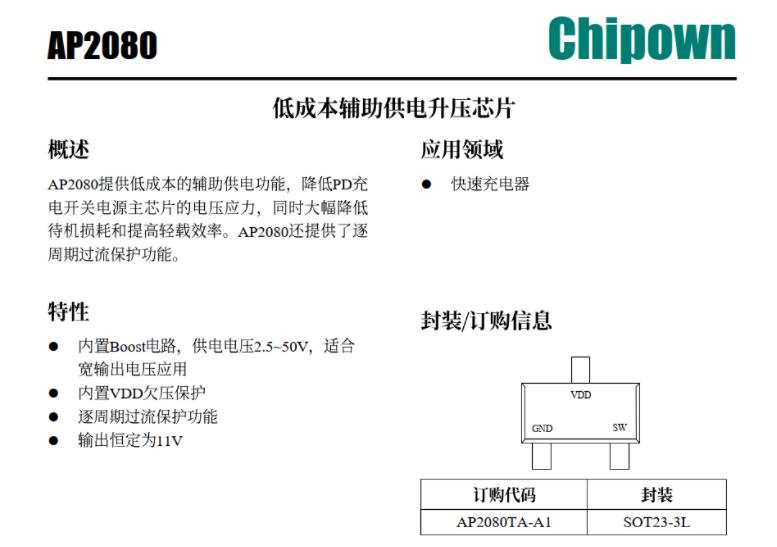

　　方案还包含了AP2080 Boost芯片采用1.5MHz开关频率的COT控制技术，将储能电感体积降至0805封装，任何工况下可将PN8213 供电范围控制在11-40V，提高15-20V输出电压下的转换效率。

　　

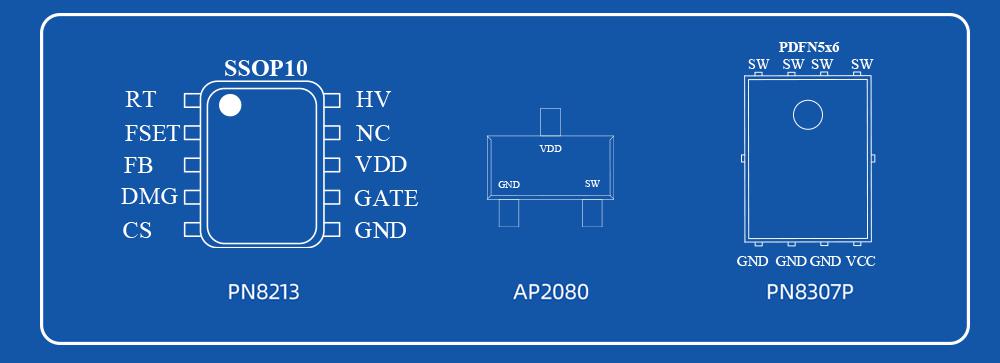

　　二、封装及脚位配置图

　　

　　三、DEMO实物图

　　

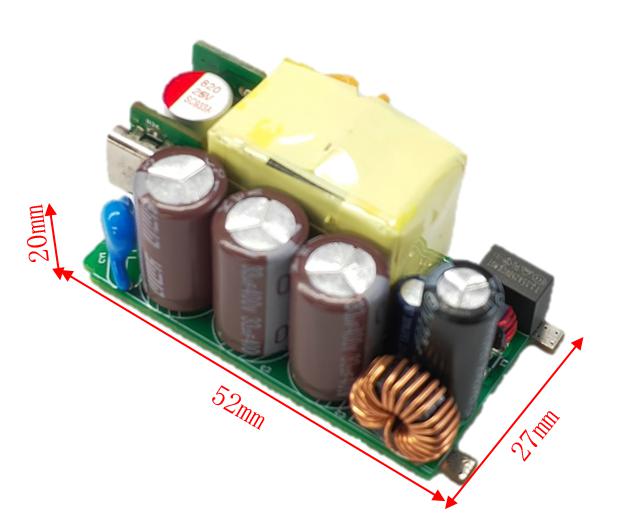

　　65w快充方案demo如上图所示，尺寸仅为52mm x 27mm x20mm，外围精简。

　　

　　四、方案典型应用图

　　

　　五、变压器设计

　　

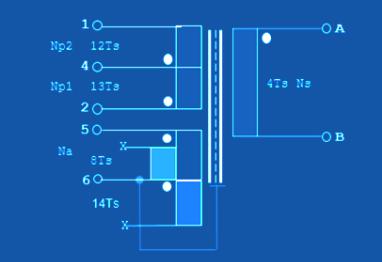

　　变压器设计采用ATQ23.7骨架，绕线结构如上图所示，初级绕组电感量 (Lp) ：320±5%uH @10kHz。

　　

　　六：效率测试

　　

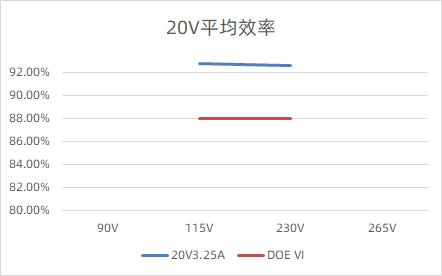

　　在20V输出下的效率表现测试中，可以看到65W快充方案在115V和230V输入电压时，20V 3.25A的输出效率均超过92%，相较于能效标准有4%以上的裕量。


　　

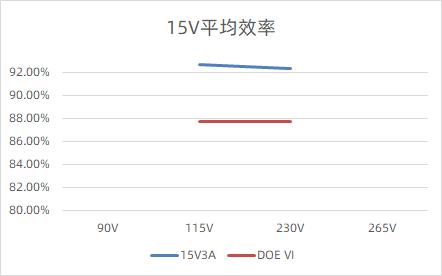

　　在15V输出下的效率表现测试中，可以看到芯朋微65W PD快充方案在115V和230V输入电压时，15V 3A的输出效率超过92%，相较于能效标准有4%左右的裕量。


　　

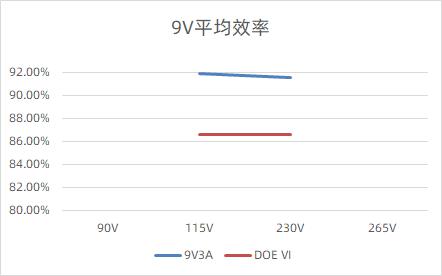

　　在9V输出下的效率表现测试中，可以看到65W PD套片方案在115V和230V输入电压时，9V3A的输出效率接近92%，相较于能效标准有6%左右的裕量。


　　

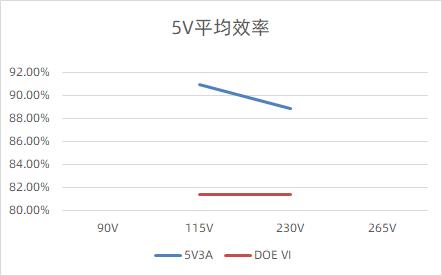

　　在5V输出下的效率表现测试中，可以看到65W快充方案在115V输入电压时，5V 3A的输出效率接近91%，在230V输入电压时5V 3A的输出效率超过88%，相较于能效标准有9%和6%左右的裕量。

　　

　　七：空载待机功耗

　　

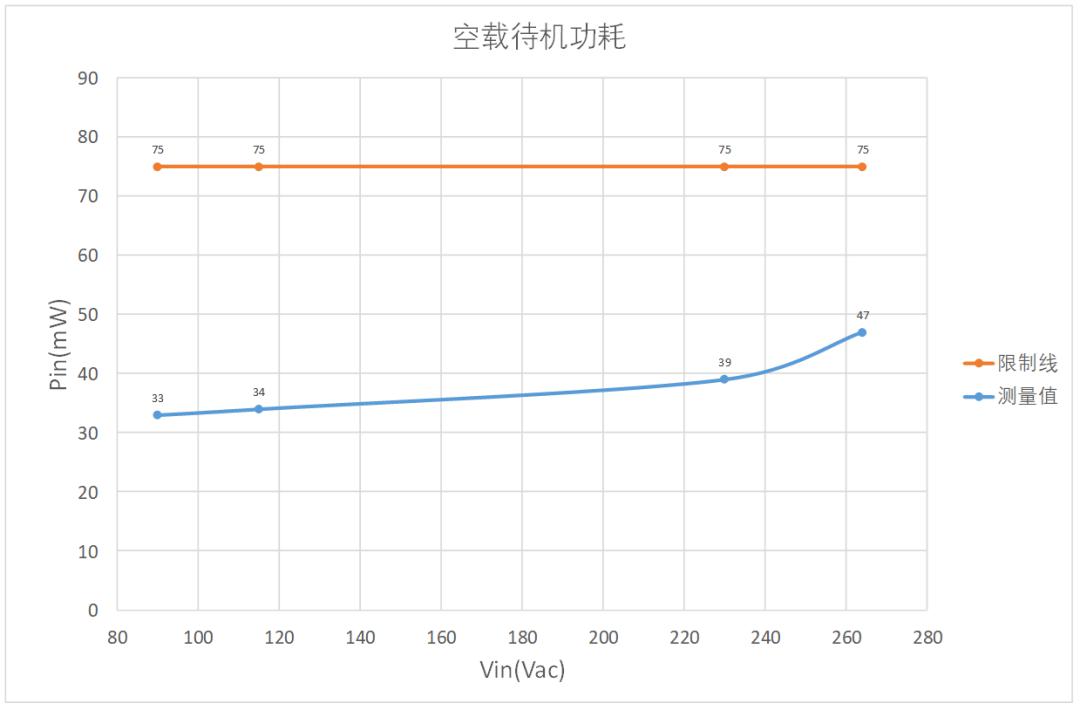

　　通过对65W 快充方案的空载待机功耗测试可以看出，待机功耗在50mW左右，满足75mW能效标准。

　　

　　八、EMC测试　　

　　● EMI传导、辐射满足EN55032 Class B标准要求，裕量均大于6dB　　

　　● ESD满足IEC61000-4-2，8kV/15kV等级要求　　

　　● EFT满足IEC 61000-4-4: 2004，4kV等级要求　　

　　● Surge满足IEC 61000-4-5:2005，2kV等级要求　　

　　● 交流绝缘满足3.75kVac要求

　　

　　65w快充方案采用初级高适配+次级全集成，QR-Lock技术，显著提高充电器的功率密度，相比普通QR整体工作频率更高、环路稳定性更佳，更多65w快充方案PN8213+PN8307P+AP2080产品手册、测试数据及应用要点资料请向我们申请。>>
