　　高功率密度12V2A去Y六级能效电源适配器方案，原边主控PN8390基于Chipown第四代PSR控制内核并集成智能超结MOS，副边同步整流PN8309M基于电流跟踪技术控制内核并集成智能SGT MOS，整个套片方案具有BOM精简、待机功耗低、转换效率高、抗雷击能力强等亮点。

　　

　　一、方案概述　　

　　输入电压：90V~264Vac　　

　　输出规格：12V2A　　

　　待机功耗：＜75mW　　

　　平均效率：＞86.8％　　

　　Demo尺寸：64mm（长）*39mm（宽）*22mm（高）

　　

　　二、芯片简介　　

　　PN8390芯片亮点　　

　　1、高压启动+5种CV工作模式：顺绕变压器可满足CoC V5 Tier2，便于去Y设计　　

　　2、闭环恒流技术：实现CCM、DCM任意工作模式恒流，CC精度5%以内　　

　　3、专利快环+慢环双环控制技术：彻底解决PSR抗干扰性和动态负载响应矛盾　　

　　4、CP+CC+CV三段启动：输出电压上升时间小于30ms，Vds尖峰显著降低　　

　　5、内置十重安全保护：让电源方案更安全、更精简。

　　

　　PN8309M芯片亮点　　

　　1、电流跟踪关断技术：实现30ns快速关断，支持CCM、QR、DCM工作模式，应用范围广　　

　　2、双供电技术+高雪崩耐量智能SGT：支持宽输出，轻松满足6kV雷击要求　　

　　3、外围精简：仅一颗限流电阻和供电电容

　　

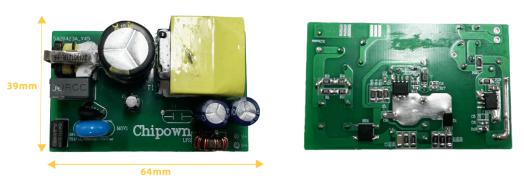

　　三、DEMO 实物图

　　

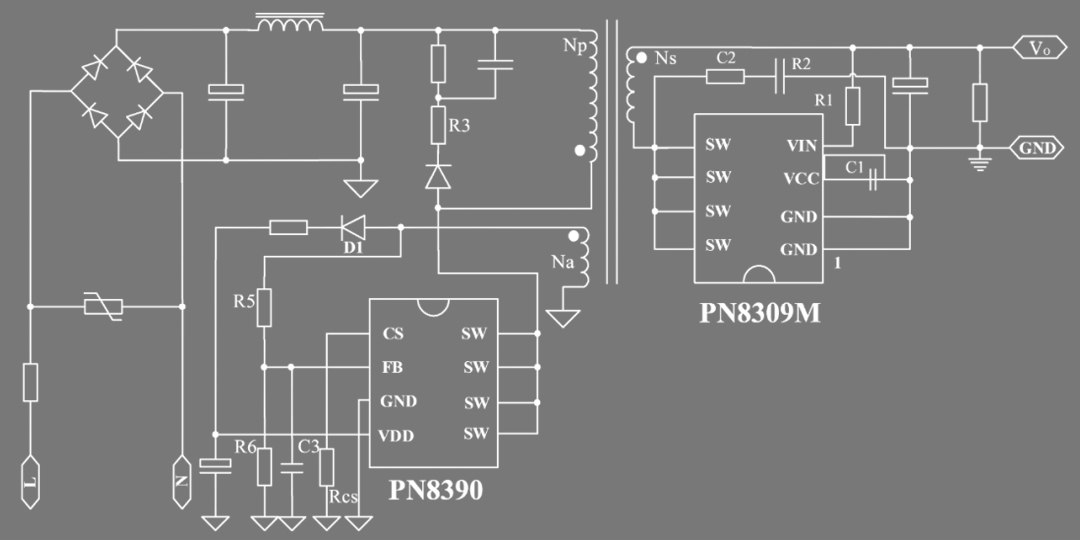

　　四、典型电路图

　　

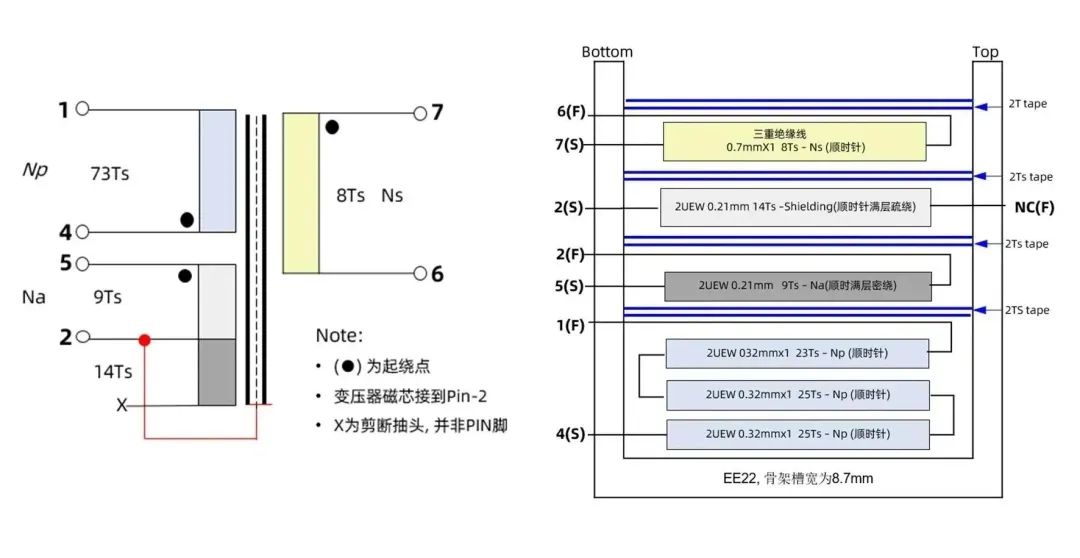

　　五、变压器设计

　　

　　电气规范：　　

　　1. 初级绕组电感量(Lp)=1500±5%uH @10kHz　　

　　2. 电气绝缘=3KV, 50/60Hz, 1分钟(pins1~4 to pins 6~5)

　　

　　材料：　　

　　1. 磁芯 : EE22（PC95）　　

　　2. 骨架: EE22（ Ae：62mm²）　　

　　3. 初级线规格: Type 2-UEW　　

　　4. 次级线规格: 三重绝缘线　　

　　5. 绝缘胶带: 3M1298或同规格

　　

　　六、测试数据

　　

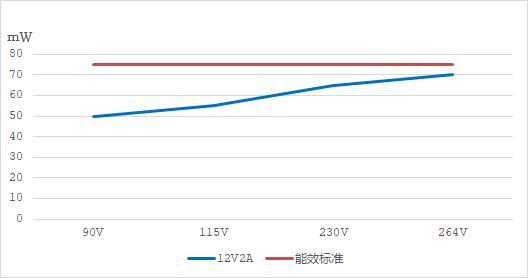

　　待机功耗

　　

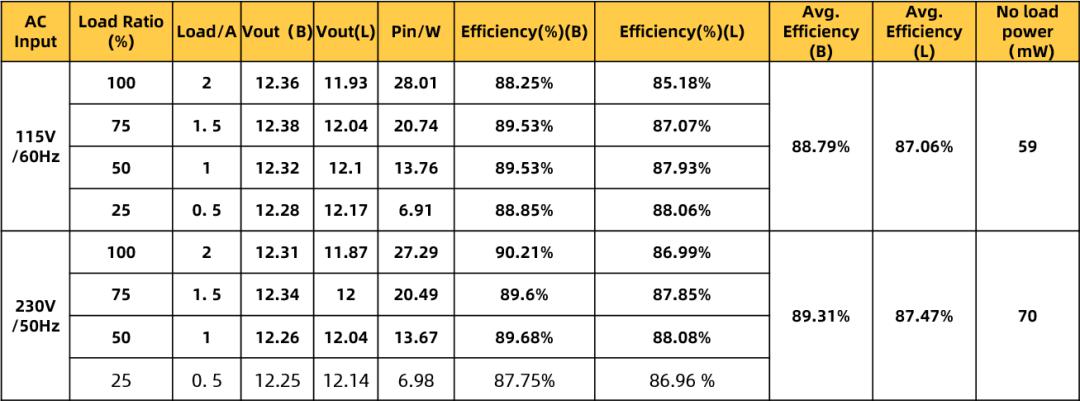

　　转换效率　　

　　Note1: 线端电压为1.5米#22线材；　　

　　Note2：（B）指板端效率数据，（L）指线端效率数据。

　　
