PN8163_48V高性能POE电源方案
字号:T|T
近几年,随着网络设备的不断普及,POE 供电的需求也日益增长,对PoE电源的功率,效率及兼容性也提出了严峻的要求,PN8163具有兼容性强、集成度高、外围精简等特点,能为客户在产品设计、研发等方面节省更多的成本。
一、方案概述
■ 输入电压:90~264Vac
■ 输出功率:16.8W
■ 输出规格:48V/0.35A

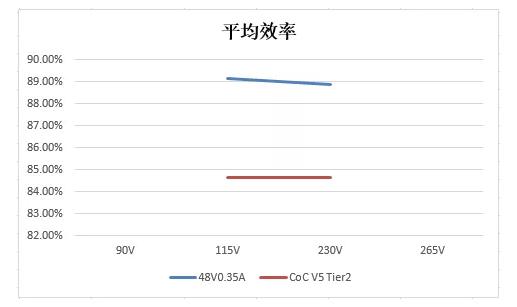

■ 平均效率:>84.63%
■ PCBA尺寸:79.0mm*39.0mm*20.0mm
■ 保护功能齐全:输出过压保护后锁死,输出短路、输出过流、VDD过压、DMG上电阻开路短路、肖特基短路、过温等保护后自动重启。

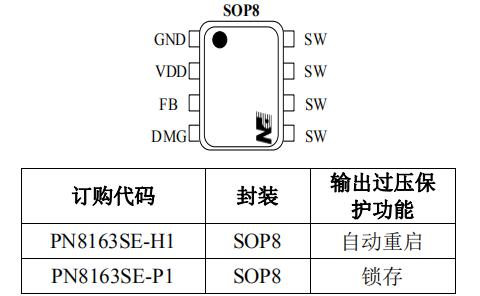

二、封装及脚位配置图
PN8163内部集成了准谐振工作模式的电流模式控制器和功率MOSFET,专用于高性能、外围元器件精简的交直流转换开关电源。

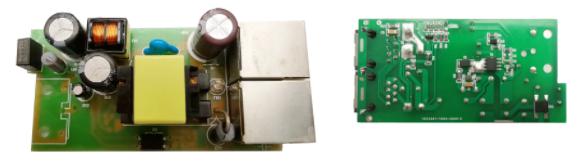

三、DEMO实物图

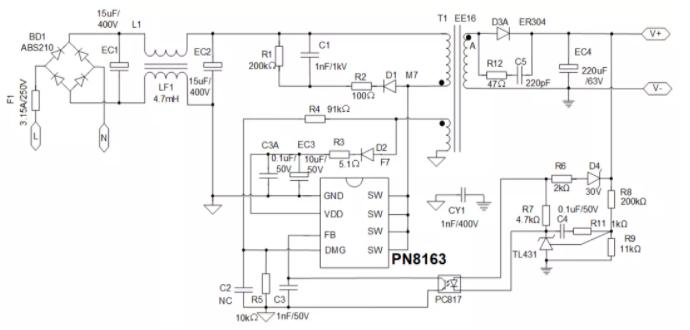

四、典型应用图
五、方案亮点
1、外围精简:集成智能功率MOSFET,节省启动电阻、CS侦测电阻;
2、输出过压后锁死:可满足GB4943.1-2011标准对输出电压高于42.4V的电源故障重复电压严苛要求;
3、内置线电压OCP补偿:根据市电自动调整内部峰值电流参考,全电压范围OCP精度在10%以内;
4、安全距离充足:单边drain叠层封装,高低压引脚分开,爬电距离充足,并利于散热;
5、内置输入欠压保护:通过DMG监控市电,防止市低压工作导致电源异常;
6、负载自适应谷底开通技术:提高效率并可改善系统全负载段EMC性能。
PN8163高性能poe电源方案,输出规格:48V/0.35A,平均效率:>84.63%,具有外围精简、输出过压后锁死、OCP点精准等特点,可为POE高清摄像机、无线路由、网络电话机等设备安全可靠运行保驾护航,更多PN8163产品手册及应用资料可向我们申请。>>
