CR6890A+CR3012 65W电源适配器方案
字号:T|T
CR6890A是一款高集成度、低待机功耗的CCM+QR混合电流模式PWM 控制器,主要应用在30W PD快充、65W适配器电源,可以兼容替换OB2362A、 RT7737、LD5523等。下面了解一款19V3.42A电源适配器方案,PWM控制IC 采用CR6890A,同步整流 IC 为 CR3012,能够适用于宽输入电压范围,输出功率 65W,是恒压输出的电源适配器方案。
一、方案概述
1、PCBA尺寸:107*45*28mm,是一款全电压实现19V3.42A输出的电源适配器。全电压输入时平均效率>91.6%;输出接18AWG1.5米线能够满足“COC_T2” 能效标准。
2、具有良好的动态负载能力;同时具有“软启动、QR、OCP、SCP、OVP、OTP自动恢复”等多种保护功能。
3、变压器,采用了PQ2620磁芯(PC40材质)。
CR6890A 芯片特性
● SOT23-6 封装的副边 PWM 反激功率开关;
● 内置软启动,减小 MOSFET 的应力,斜坡补偿电路;
● 65kHz 开关频率,具有频率抖动功能,使其具有良好的 EMI 特性;
● 具有“软启动、QR、OCP、SCP、OTP、OVP 自动恢复等保护功能;
● 电路结构简单、较少的外围元器件,适用于小功率 AC/DC 电源适配器、充电器。
CR3012 芯片特性
● 外置 MOS SOP-8 封装同步整流芯片,可工作于 CCM、DCM 和 QR 模 式;
● 最高工作频率 400KHz,精简外围电路;
● 较低的工作电流和较高的系统效率满足能效要求。
二、DEMO实物图

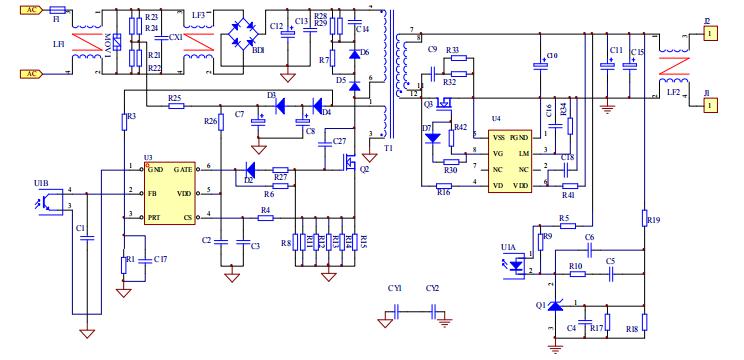

三、电路原理图

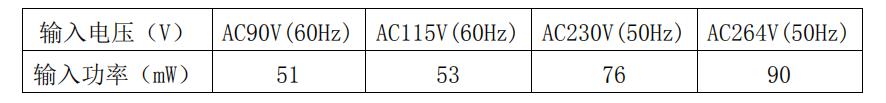

三、待机功耗(90V/60Hz -264V/50Hz)

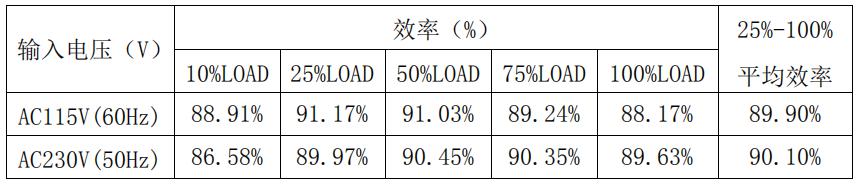

四、效率测试(1.5M 18AWG Cable)

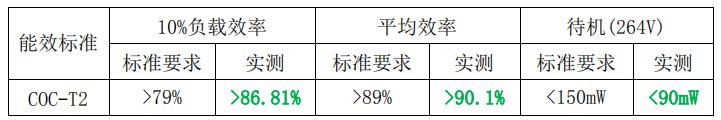

五、能效等级评估

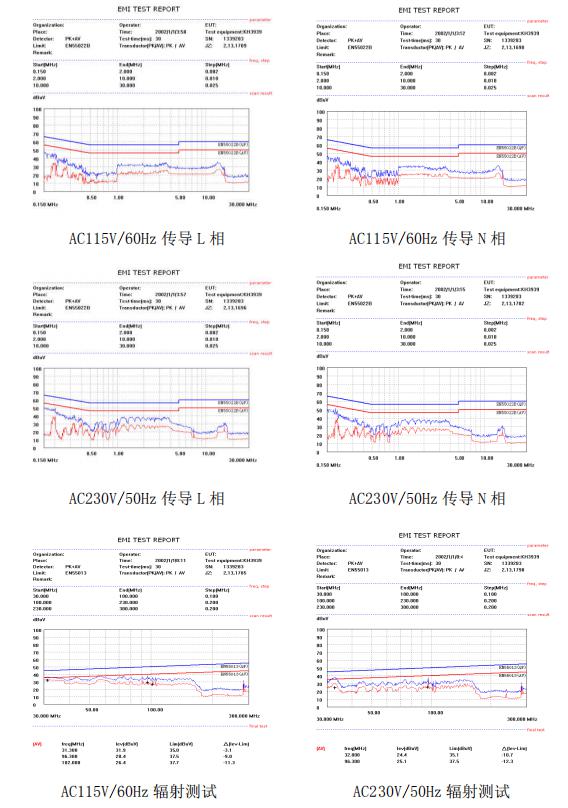

六、EMI 评估测试
输入:AC115-60HZ/230V-50Hz;输出负载200W 5.55Ω大功率电阻。
CR6890A+CR3012 65w电源适配器方案,平均效率>90.1%,待机功耗<90mW,满足“COC_T2” 能效标准。更多19V3.42A电源适配器方案相关手册、原理图、电源输入输出规格、BOM 清单、变压器参数、主要性能测试数据等资料,请向足彩竞彩单场
申请。>>
