CR5159TN+CR85V25RS_9V3A电源适配器方案
字号:T|T
CR5159TN+CR85V25RS_9V3A电源适配器方案,是基于一个能适用于宽输入电压范围,输出功率 27W ,输出 9V3A 的适配器方案,控制 IC 采用了 CR5159TN 和 CR85V25RS,73.8mm×36.8mm,AC264V 输入待机功耗<75mW,平均效率>87.3%, 能够满足“能源之星 V2.0 VI 级能效”与欧洲 COCT2 标准。
CR5159TN 芯片特性:
● CR5159TN 是采用内置 650V 高压功率 MOSFET,反激式 PWM 功率开关;
● 内置软启动,减小 MOSFET 的应力;
● 内置同步斜坡补偿电路,消除次谐波振荡;
● 65kHz 开关频率,具有频率抖动功能,使其具有良好的 EMI 特性;
● 全电压输入范围,待机功耗:< 75mW;
● 具有“软启动、OCP、SCP、OTP、OVP 自动恢复等保护功能;
● 电路结构简单、较少的外围元器件,适用于小功率 AC/DC 电源适配器、充电 器;
● CR5159TN 还提供 VDD 电压 从 8.5V 至 36.5V 更宽的工作范围。
CR85V25RS 芯片特性:
● 支持 CCM&QR&DCM 工作模式;
● 内置 85V 功率 MOS 管;
● 可自供电,支持正端/负端应用;
● 精确的外围电路;
● VCC 欠压保护;
● 最大支持 150kHz 工作频率。

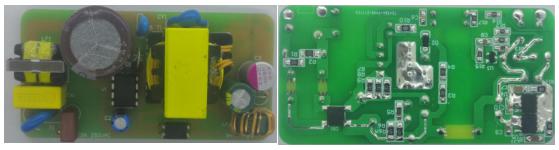

一、PCB及DEMO实物图

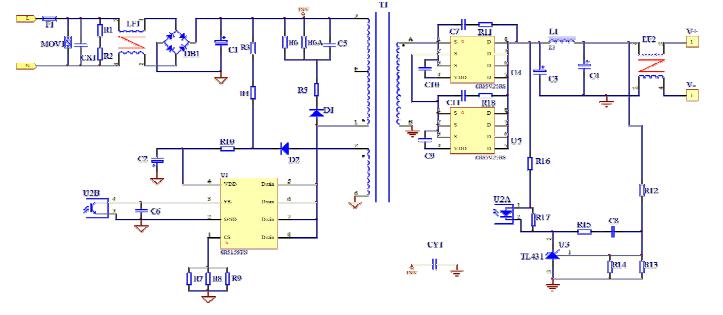

二、典型电路图

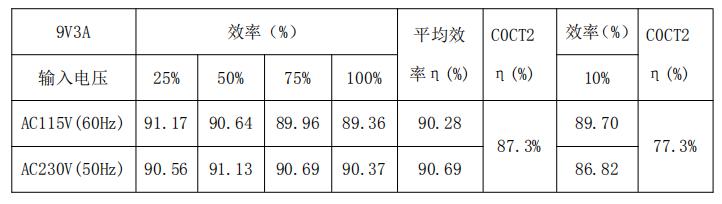

三、效率测试

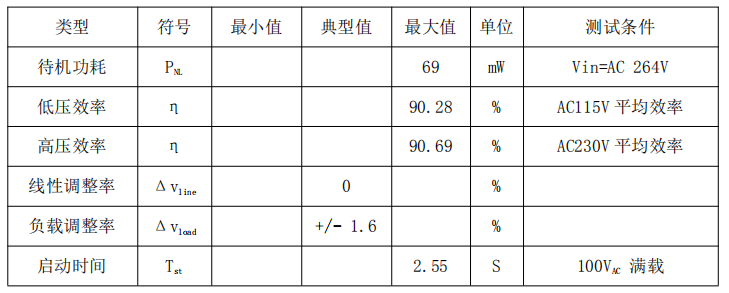

四、CR5159TN+CR85V25RS_9V3A电源适配器方案整机参数
CR5159TN采用DIP-8L的封装,VDD 电压从8.5V至36.5V 更宽的工作范围,提供了完整的保护功能,软启动功能可以 减少系统启动时 MOSFET 的应力,前沿消隐时间简化了系统应用,通过频率抖动和软驱动电路的设计,降低开关噪声,简化了EMI设计。
