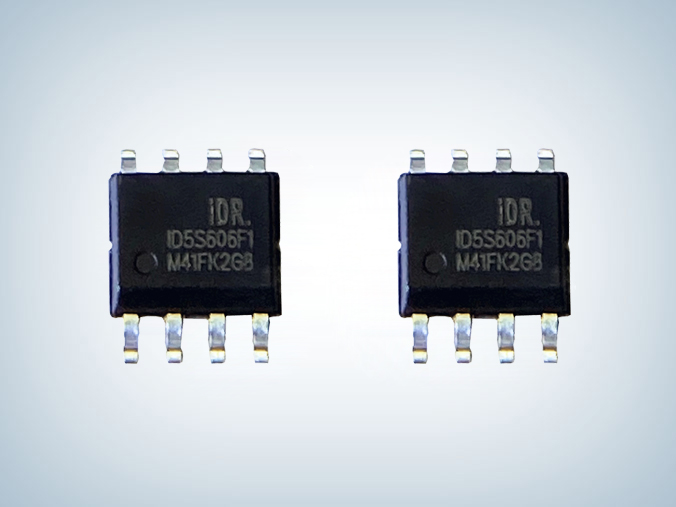

ID5S606B 600V栅极驱动专用芯片

所属分类：芯朋电机驱动芯片

品牌：芯朋微
型号：ID5S606BSEC-R1
封装：SOP8
功率：600V
电流：300mA / 600mA

订购热线：0755-23087599

产品详情应用领域

　　ID5S606B栅极驱动专用芯片是一款基于P衬底、P外延的高压、高速功率MOSFET和IGBT驱动芯片。其浮地通道能工作在600V的高压下。可用于驱动2个N沟道功率MOSFET或IGBT构成的半桥拓扑结构。输入信号可以兼容CMOS和LSTTL信号，逻辑输入电平低至3.3V。具有大电流输出能力，输入端具有有效电平逻辑互锁功能，能够有效的防止输出功率管共态导通。芯片良好的延时匹配功能可以轻松的适用于高频应用场合。

　　ID5S606B芯片特性　　

　　■ 高侧浮动偏移电压600V　　

　　■ 输入信号兼容3.3V和5V逻辑电平　　

　　■ dV/dt 抗干扰能力±50V/nsec　　

　　■ 自举工作的浮地通道　　

　　■ 芯片工作电压范围 10V ~20V　　

　　■ 低侧具有欠压保护功能　　

　　■ 输出拉灌电流能力300mA/600mA　　

　　■ Vs负电压能力-5V　　

　　■ 高低侧通道均延时匹配

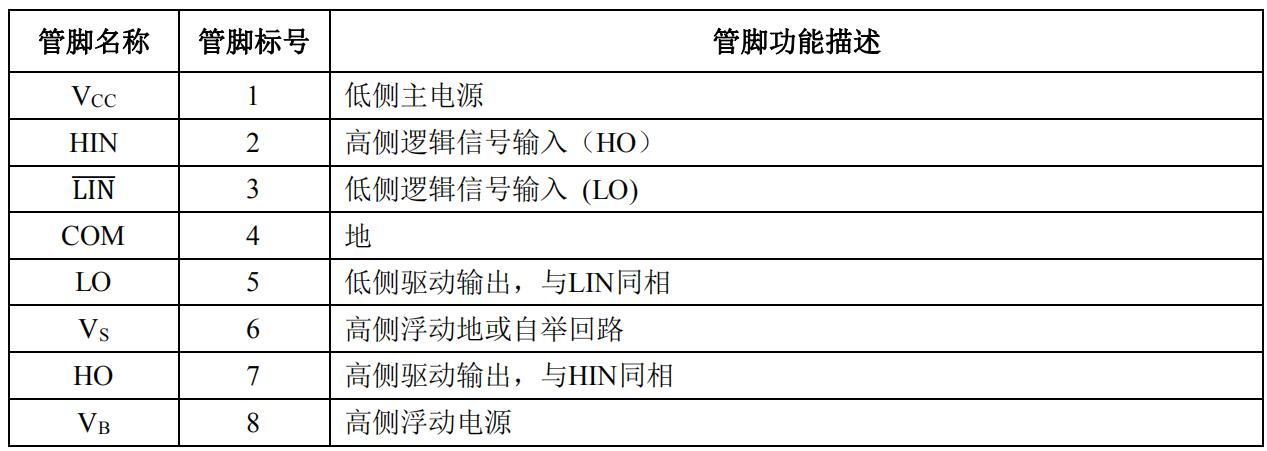

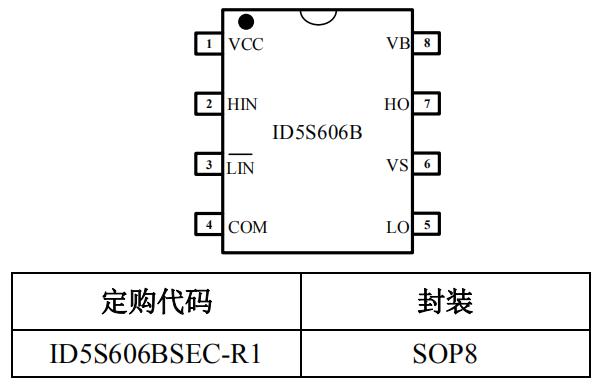

　　封装及引脚功能

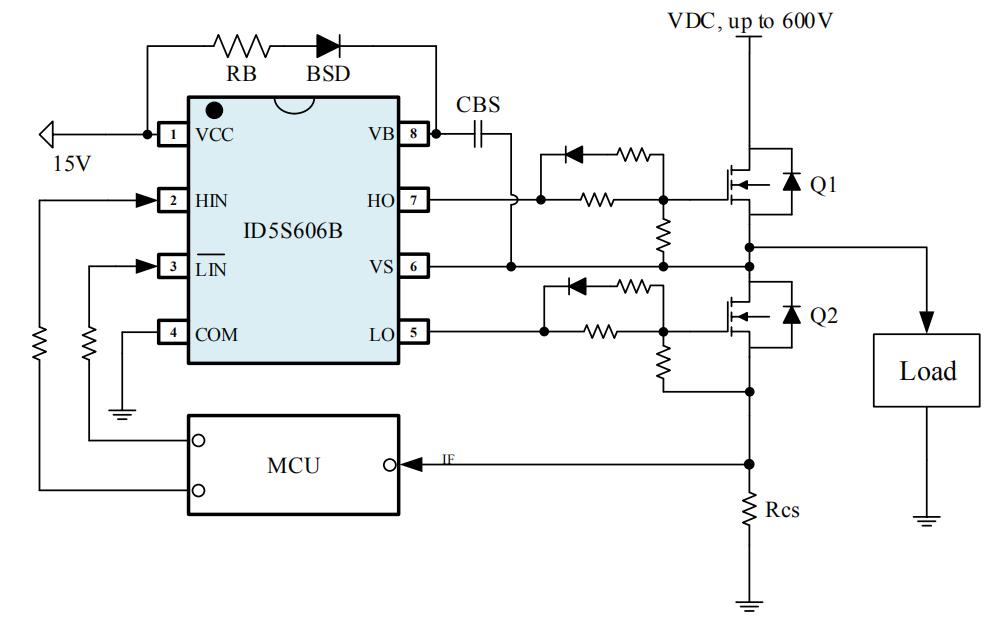

　　典型应用电路图

　　应用领域　　

　　■ 中小型功率电机驱动　　

　　■ 功率MOSFET 或IGBT 驱动　　

　　■ 半桥功率逆变器　　

　　■ 全桥功率逆变器　　

　　■ 任意互补驱动转换器

　　ID5S606BSEC-R1栅极驱动专用芯片采用SOP8封装，输入功率电压高达 600V，宽范围工作电压范围10-20V ，输入兼容 3.3V, 5V 逻辑工作电平，具有防直通保护、欠压保护等特点，可兼容PN7103/IR2103单相步进电机驱动芯片，典型应用于高压风机和泵及步进马达等领域，更多ID5S606B芯片相关资料请向我们申请。>>
