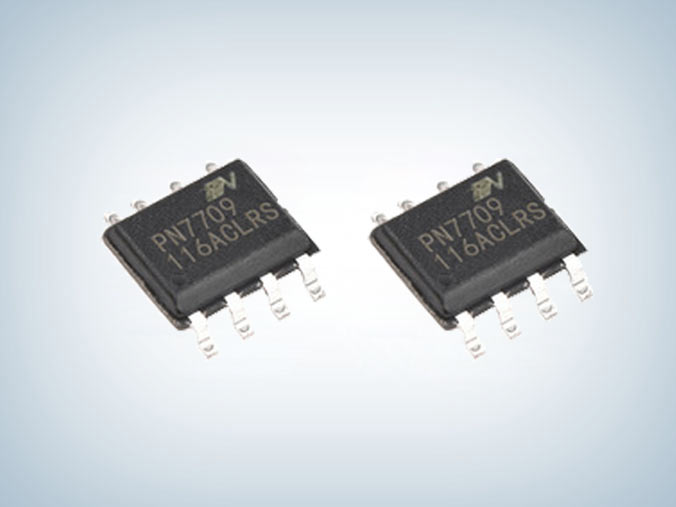

PN7709智能门锁电机驱动芯片采用SOP8-PP封装，具有良好的散热性能，驱动级为HVCMOS结构，高侧导通电阻0.06ohm，低侧导通电阻 0.06ohm。是一款具有低功耗睡眠模式、低导通内阻的两通道直流马达驱动芯片，其可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式。
该芯片集成了欠压保护、过温保护、输出短路保护和外部可调节驱动限流等功能，并且可以将错误状态反馈给MCU，保障马达安全工作。PN7709智能门锁电机驱动芯片的两个输入管脚IN1和IN2兼容5V和3.3V信号控制，具有良好的抗干扰性。
PN7709芯片特征
■ 宽电源电压范围：5.5V～40V
■ 低导通电阻（HS：0.06ohm；LS：0.06ohm）
■ 正转、反转、刹车和睡眠模式
■ 低睡眠电流：IVCC<10uA（IN1=IN2=0V，维持1ms 以上）
■ 输入管脚兼容5V和3.3V控制信号
■ 提供最大9A峰值工作电流
■ 异常保护反馈功能，异常保护包括： 电源欠压保护、内置过温保护、内置输出短路保护

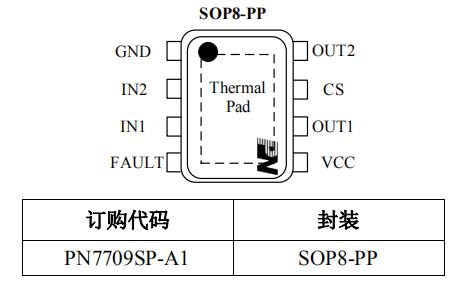

封装/订购信息

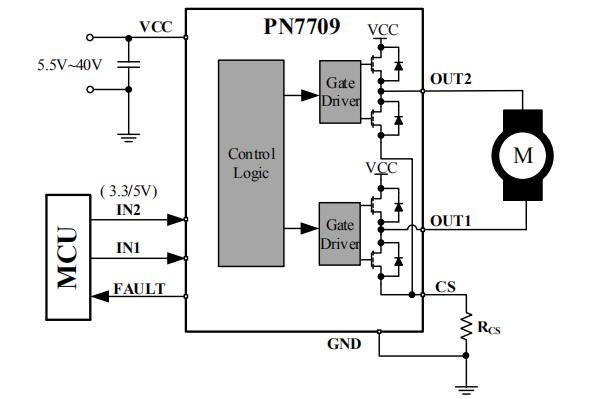

典型电路
应用领域
■ 智能电表
■ 智能门锁
■ 家电
■ 摄像头
■ 直流有刷电机应用
PN7709门锁马达电机驱动芯片，Rdson:0.12Ω，CS可调ILIMIT，连续驱动3.8A，带散热焊盘，其工作电压、导通电阻、OCP阈值等和MP6612、MP6619基本一致，是可以直接兼容替代的，更多PN7709产品手册、电气特性等应用资料请向足彩竞彩单场
