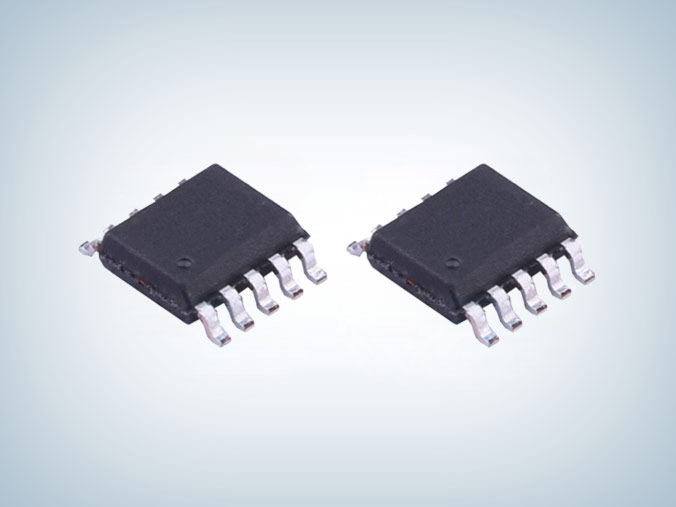

PN7715 15V摄像头驱动芯片
所属分类：芯朋电机驱动芯片
品牌：芯朋微/安趋
型号：PN7715
封装：SSOP10L
功率：3V～20V
电流：1.5A的峰值电流，0.8A的平均电流
型号：PN7715
封装：SSOP10L
功率：3V～20V
电流：1.5A的峰值电流，0.8A的平均电流
订购热线：0755-23087599
PN7715驱动芯片集成了欠压保护、过温保护、输出短路保护等功能。可驱动一个直流步进电机也可分别驱动两个直流电机，是一款具有超低功耗睡眠模式的四通道直流马达驱动芯片，其可以控制马达进入正转、反转、刹车和超低功耗睡眠模式。
PN7715四路摄像头驱动芯片驱动级为HVCMOS结构，高侧导通电阻0.6ohm，低侧导通电阻0.4ohm。该芯片的四个输入管脚IN1、IN2、IN3和IN4兼容5V和3.3V信号控制，具有良好的抗干扰性。
PN7715 摄像头驱动芯片特性
■ 宽电源电压范围：3V～20V
■ 低导通电阻（HS：0.6ohm；LS：0.4ohm）
■ 正转、反转、刹车和睡眠模式
■ 超低睡眠电流：IVCC<100nA（IN1~4=“L”， 且>1ms）
■ 输入管脚兼容5V和3.3V控制信号
■ 每个H桥可提供1.5A的峰值电流，0.8A的平均电流
■ 异常保护反馈功能，异常保护包括：电源欠压保护、内置过温保护、内置输出短路保护。

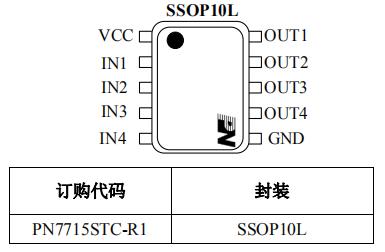

封装/订购信息

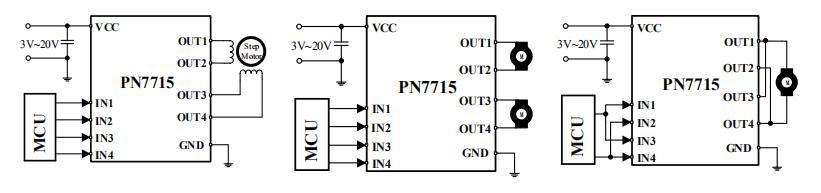

典型应用电路图

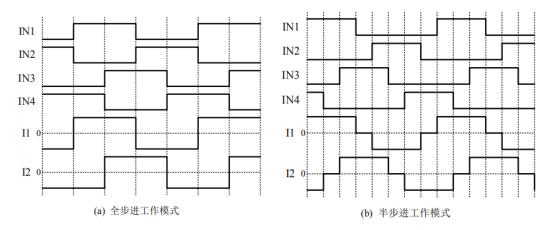

工作原理
应用领域
■ 智能电表
■ 智能门锁
■ 家电
■ 摄像头
■ 直流步进电机
PN7715四路摄像头驱动芯片采用SSOP10L封装，四输入独立控制四输出，低导通电阻Rdson:1Ω，每个H桥可提供1.5A的峰值电流，连续驱动0.8A，在应用上基本与LV8548MC相似，可以直接兼容替换，更多PN7715摄像头驱动芯片产品手册、电气特性、参数定义、特性曲线、外围参数选择参考等资料请向足彩竞彩单场
申请。>>
