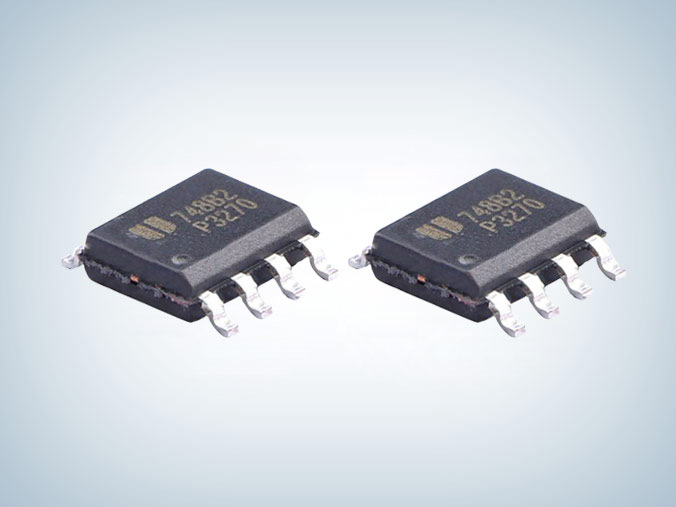

EUP3270采用的是SOP-8（EP）封装，输入电压范围4.5V到30V，可工作在CC（恒流）模式下或CV（恒压）模式下，是一款能够驱动4A连续负载并带有优良线性和负载调整率的的同步降压型变换器。
EUP3270芯片故障保护包括电流限制，短路保护和热关断。通过调节外部的电阻分压器提供了可编程的电缆补偿。可将COMP pin拉低至小于0.14V来实现外部关断功能。内部软启动系统能够在芯片启动过程实现小的浪涌电流和输出过冲。

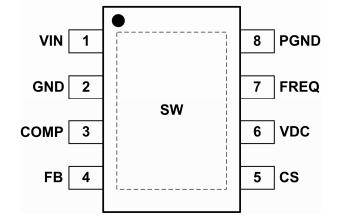

EUP3270脚位图
eup3270芯片特点
■ 4.5V到30V宽输入电压范围
■ 80KHz到800KHz的的开关频率可调
■ CC/CV的模式控制
■ 达到4A的输出电流
■ +/- 1.5% 电压基准精度
■ +/-4%的恒流精度
■ 可编程电缆补偿
■ 内置的软启动
■ 单引脚复用外部补偿及关断控制
■ 打嗝模式的短路保护
■ 二级电流限制
■ 热关断
■ SOP-8（EP）封装
■ 符合RoHS规范及Pb-Free

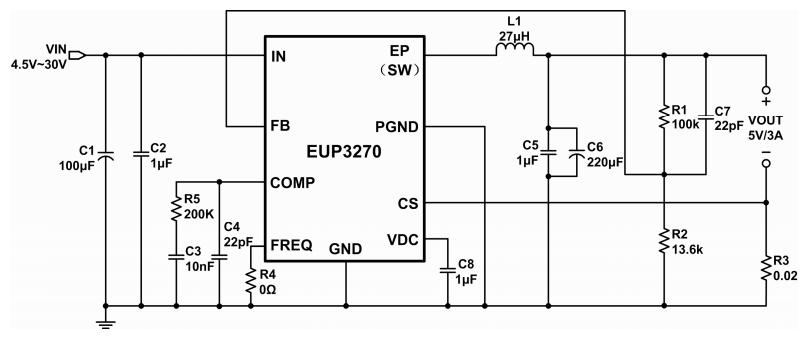

eup3270应用电路
应用领域
■ 汽车充电
■ 便携式充电应用
■ 带有电流限制的DC/DC转换器
EUP3270 4A车充芯片是恒流/恒压模式同步降压型变换器，典型应用于车载充电器，便携式充电应用中及具有电流限制的DC/DC产品上，更多EUP3270应用方案及产品手册请向我们申请。>>
