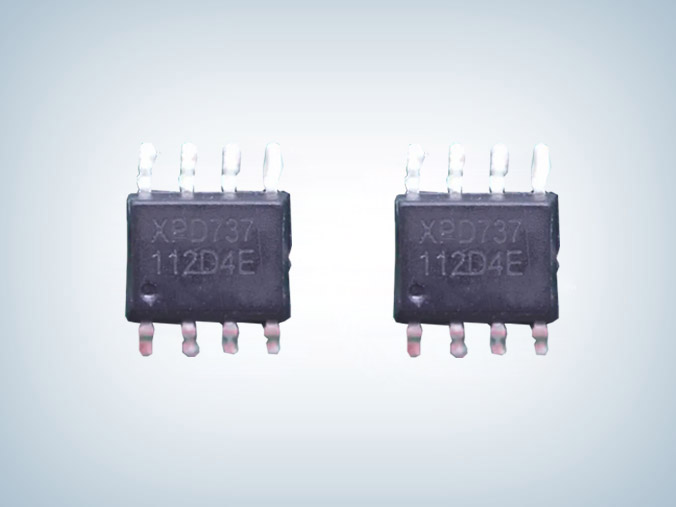

XPD737 20-65W多口PD协议IC
所属分类：FM/富满系列
品牌：FM/富满
型号：XPD737DP30
封装：ESOP8
功率：20-65W
电流：2.4A
型号：XPD737DP30
封装：ESOP8
功率：20-65W
电流：2.4A
订购热线：0755-23087599
XPD737 20-65W多口PD协议IC是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、QC3.0/2.0CLASS A 快充协议、华为 FCP/SCP 快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电协议的多协议端口控制器。
XPD737 支持 XPD-LINKTM 多芯片互联专利技术，可以通过总线互联进行芯片之间的通信。XPD737 使用该独特的互联技术，可以灵活的应用在多个 USB 充电端口设备中，为多端口充电设备提供了简洁高性价比的解决方案。
XPD737多口PD协议IC内置的 TYPE-C 协议可以支持 TYPE-C 设备插入自动唤醒系统，智能识别插头的正插与反插，并实现连接。集成的 TYPE-C PD3.0 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。
XPD737 最高支持 65W 输出功率，广播 PDO 电压可以配置为 5V/9V/12V/15V/20V， APDO 电压可以选择 5V Prog/9V Prog/15V Prog/20V Prog 中的两档，并且可以灵活配置APDO 电压范围。
XPD737 通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动功能，实现电压平顺过渡。
XPD737 内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）；DP/DM 和 CC1/CC2 过压保护。
XPD737 集成 10mΩ VBUS 通路功率开关管和双路放电通路，集成恒压控制环路。在发生错误时也可以更快关闭输出并恢复到安全状态。
XPD737多口PD协议IC采用 ESOP8 封装形式，外围无需额外的元器件即可工作，提供最优化的 BOM成本特性，并且可以轻松通过 USB PD 认证测试。
XPD737芯片参数特性
■ 通过 USB PD3.0 认证（TID：3479）
■ 支持 XPD-LINKTM多芯片互联通信技术
■ 支持 USB Type -C 协议
- 配置为 DFP（Source）
- 广播 3A/1.5A 电流
■ 支持 USB Power Delivery（PD）2.0 和 3.0以及 PPS 协议
- 集成完整 PD 分层通信协议
- PDO 可配置：5V，9V，12V，15V，20V
- 输出功率高至 65W - APDO 可配置：5V Prog，9V Prog，15V Prog，20V Prog
■ 支持 Quick Charge 2.0/3.0/3.0+协议
- 支持小米 CHARGE TURBO 27W 协议
■ 支持华为 FCP/SCP/HVSCP 协议
- 支持华为 10V 高压 SCP 协议
■ 支持三星 AFC 协议
■ 支持 USB BC1.2 DCP 协议
■ 支持 Apple 2.4A 充电协议
■ 集成 10mΩ VBUS 通路功率开关管
■ 集成 10mΩ电流检测电阻
■ 内置 VPWR 和 VBUS 双放电通路
■ 支持线损补偿功能
■ 安全性
- 过压/欠压保护
- 过流保护
- 过温保护
■ CC1/CC2/DP/DM 过压保护
■ ESD 特性±4KV
■ 采用 ESOP8 封装

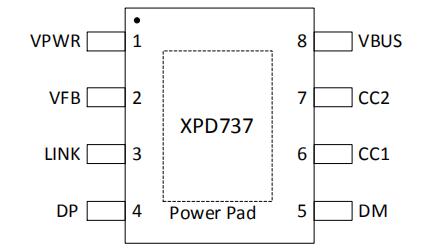

XPD737多口PD协议IC引脚定义
| 引脚序号 | 名称 | 描述 |
| 1 | VPWR | 输入电源 |
| 2 | VFB | 电压调节端口（接到系统电压反馈点） |
| 3 | LINK | XPD-LINK™互联总线端口 |
| 4 | DP | Type-C 口数据端口 DP |
| 5 | DM | Type-C 口数据端口 DM |
| 6 | CC1 | Type-C 口配置通路 CC1 |
| 7 | CC2 | Type-C 口配置通路 CC2 |
| 8 | VBUS | Type-C 口 VBUS 输出 |
| Power Pad | GND | 电源地 |

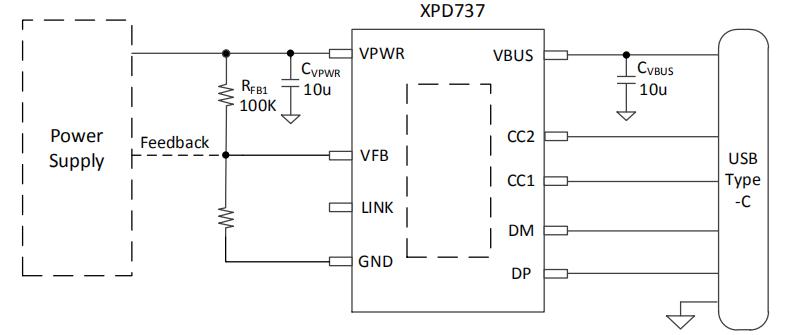

XPD737应用电路图
应用领域
■ AC-DC 适配器
■ 带 USB 端口排插
■ USB 多口充电设备
XPD737 多口PD协议IC支持 XPD-LINK™互联 USB PD 控制器，输出功率高至 65W，XPD737DP30高功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A ，高功率 APDO1 : 3.3-11V/3A，高功率 APDO2 : 3.3-16V/2A ，低功率 PDO : 5V/3A, 9V/1.75A。XPD737 20-65W多口PD协议IC内部集成 10mΩ VBUS 通路管，并且集成10mΩ电流检测电阻，支持完善的保护功能，采用XPD-LINK互联技术，为多口充电器内部复杂的电路设计做减法，可以实现更多接口的互联，降低外围元件数量，简化电路，降低成本。更多XPD737DP30 PD30W协议芯片规格参数、电气特性、应用信息和 Layout 注意事项、样品及技术支持等请咨询足彩竞彩单场
。>>
