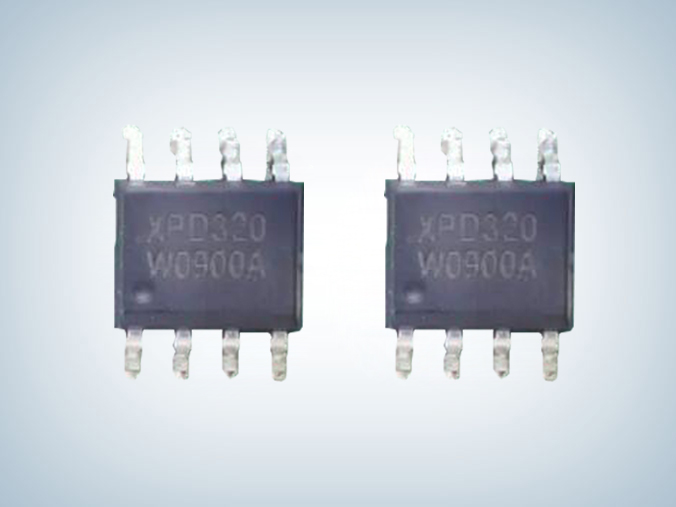

XPD320 36W 单C口快充协议芯片

所属分类:FM/富满系列
品牌:FM/富满
型号:XPD320芯片系列
封装:ESOP8
功率:36W
电流:5V,9V,12V
订购热线:0755-23087599
  XPD320单C口快充协议芯片是一款集成USBType-C、USBPowerDelivery(PD3.0)以及PPS、QC3.0+/QC3.0/QC2.0快充协议、华为FCP/SCP快充协议、三星AFC快充协议、BC1.2DCP以及苹果设备2.4A充电规范的多协议端口控制器,为AC-DC适配器、车载充电器等设备提供高性价比的USBType-C端口充电解决方案。
  XPD320内置的Type-C协议可以支持Type-C设备插入自动唤醒,智能识别插头的正插与反插,并实现连接。XPD320集成的PD协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
  XPD320最高支持36W输出功率,广播PDO电压可以配置为5V/9V/12V,可以配置5VProg、9VProg两档APDO电压范围。
  XPD320通过一路可Sink/Source的电流源,连接到AC-DC或DC-DC的反馈引脚实现动态调节电压的功能。
  XPD320采用ESOP8封装形式,有VDD欠压保护,VBUS过压保护,DP/DM和CC1/CC2过压保护。

  XPD320芯片特性
  ■支持USBType-C协议
  -配置为DFP(Source)
  -广播3A电流
  ■支持USBPowerDelivery(PD3.0)以及PPS协议
  -集成完整PD分层通信协议
  -PDO可配置:5V,9V,12V
  -输出功率高至36W
  -APDO可配置:5VProg,9VProg
  ■支持QuickCharge2.0/3.0/3.0+协议
  ■支持华为FCP/SCP协议
  ■支持三星AFC协议
  ■支持OPPOVOOC协议
  ■支持USBBC1.2DCP
  ■支持Apple2.4A充电规范
  ■支持线损补偿功能
  固定档位:0/150mV/250mV/400mV
  ■安全性
  -过压/欠压保护
  -CC1/CC2/DP/DM过压保护
  ■采用ESOP8封装

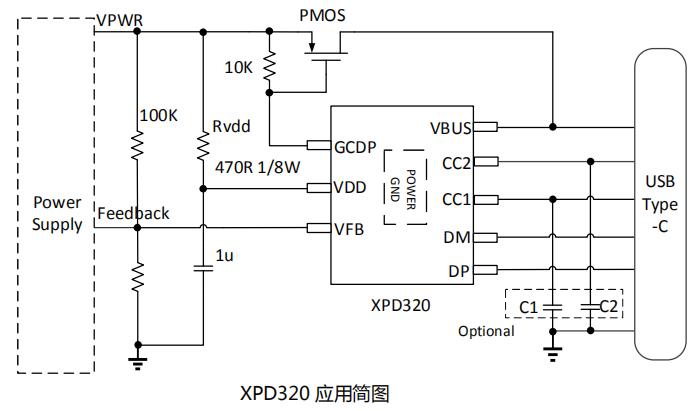

  应用简图

  应用领域
  ■AC-DC适配器
  ■USB充电设备

  XPD320芯片系列订购信息
料号 PDO 和 APDO 配置 印字 包装
XPD320B18 PDO:5V/3A,9V/2A,12V/1.5A






XPD320
XXXXX+XX







ESOP8
4K/盘
XPD320A PDO:5V/3A,9V/2.22A
XPD320B PDO:5V/3A,9V/2.22A,12V/1.67A

XPD320BP18
PDO:5V/3A,9V/2A,12V/1.5A
APDO1:3.6-5.9V/3A
APDO2:3.6-11V/1.6A

XPD320BP
PDO:5V/3A,9V/2.22A,12V/1.67A
APDO1:3.6-5.9V/3A
APDO2:3.6-11V/1.8A

XPD320BP25
PDO:5V/3A,9V/2.77A,12V/2A
APDO1:3.6-5.9V/3A
APDO2:3.6-11V/2.25A

XPD320BP30
PDO:5V/3A,9V/3A,12V/2.5A
APDO1:3.6-5.9V/3A
APDO2:3.6-11V/2.75A

XPD320BP36
PDO:5V/3A,9V/3A,12V/3A
APDO1:3.6-5.9V/3A
APDO2:3.6-11V/3A


  XPD320单C口快充协议芯片采用ESOP8封装,外置VBUSMOS支持QC2.0/3.0/3.0+、AFC、FCP、SCP、PD3.0和PPS等快充协议,PDO可配置5V、9V、12V,最大输出功率高至36W。支持过压/欠压保护,CC1/CC2/DP/DM过压保护,可兼容替代FITIPOWER/天钰FP6606C,XPD系列快充协议芯片已被公牛,贝尔金,联想,诺基亚,飞利浦,傲基,倍思,品胜,摩米士等多个品牌的数十款产品采用,更多XPD系列芯片规格书及相关应用资料请向我们申请。>>
