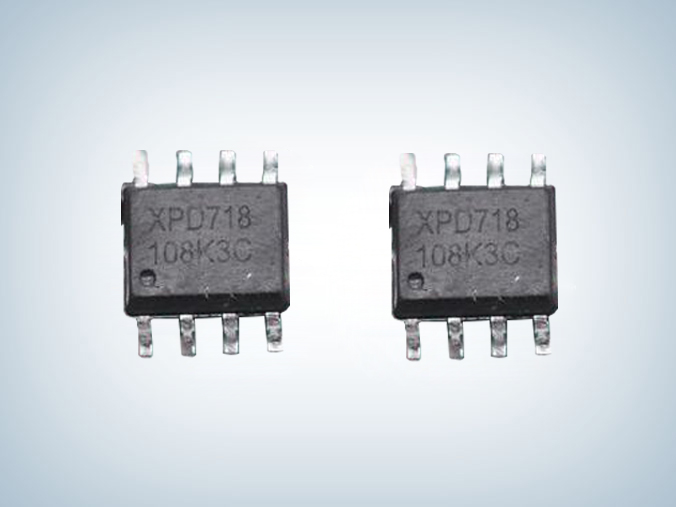

XPD718 65W 单C口快充协议芯片

所属分类：FM/富满系列

品牌：FM/富满
型号：XPD718系列
封装：ESOP8
功率：5V/9V/12V
电流：3A

订购热线：0755-23087599

产品详情应用领域

　　XPD718 单C口快充协议芯片是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.1 以及 PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为 FCP/HVSCP 快充协议、三星 AFC 快充协议、BC1.2 DCP以及苹果设备 2.4A 充电规范的多协议端口控制器，为 AC-DC 适配器、智能排查等设备提供高性价比的 USB Type-C 端口充电解决方案。　　

　　XPD718 内置的 Type-C 协议可以支持 Type-C 设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。XPD718 集成的 PD 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。　　

　　XPD718 最高支持 36W 输出功率，广播 PDO 电压可以配置为 5V/9V/12V，APDO 电压可以选择 5V Prog/9V Prog 并且可以灵活配置 APDO 电压范围。　　

　　XPD718 通过一路可 Sink/Source 的电流源，连接到 AC-DC 的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过渡。　　

　　XPD718 内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）；CC1/CC2 过压保护。　　

　　XPD718 输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降，而且可以关闭 9V 以上的电压补偿，防止 9V 以上电压太高增加前端电源功率损耗。　　

　　XPD718 集成反馈电阻，完美避免外置反馈电阻引入的误差，调压精度更高，也为应用端节省成本。　　

　　XPD718 集成 10mΩ VBUS 通路功率开关管和双路放电通路，集成恒压控制环路，在发生错误时也可以更快关闭输出并恢复到安全状态。　　

　　XPD718 采用 ESOP8 封装形式，外围简单，提供最优化的 BOM 成本特性。

　　XPD718芯片特性　　

　　■ 支持 USB Type -C 协议　　

　　- 配置为 DFP（Source）　　

　　- 广播 3A 电流　　

　　■ 支持 USB Power Delivery（PD）2.0 和 3.1以及 PPS 协议　　

　　- 通过 USB PD3.1 认证（TID：）　　

　　- 集成完整 PD 分层通信协议　　

　　- PDO 可配置：5V,9V,12V　　

　　- 电流 0A-3A 可调，步进 10mA　　

　　- APDO 最小电压可配置：3.3V,5V　　

　　- APDO 电压范围可配置：5V Prog,9V Prog　　

　　-电流 0A-3A 可调，步进 50mA　　

　　■ 支持 Quick Charge 2.0/3.0/3.0+协议　　

　　■ 支持华为 FCP/HVSCP 协议　　

　　■ 支持三星 AFC 12V 协议　　

　　■ 支持 USB BC1.2 DCP　　

　　■ 支持 Apple 2.4A 充电规范　　

　　■ 集成恒压（CV）控制环路　　

　　■ 集成 10mΩ VBUS 通路功率开关管　　

　　■ 集成 10mΩ电流检测电阻　　

　　■ 内置 VPWR 和 VBUS 双放电通路　　

　　■ 集成反馈电阻　　

　　■ 支持线损补偿功能　　

　　■ 安全性　　

　　- 输入过压/欠压保护　　

　　- 输出过流保护　　

　　- 输出短路保护　　

　　- 内部过温保护　　

　　■ CC1/CC2 过压保护　　

　　■ ESD 特性±2KV　　

　　■ 采用 ESOP8 封装

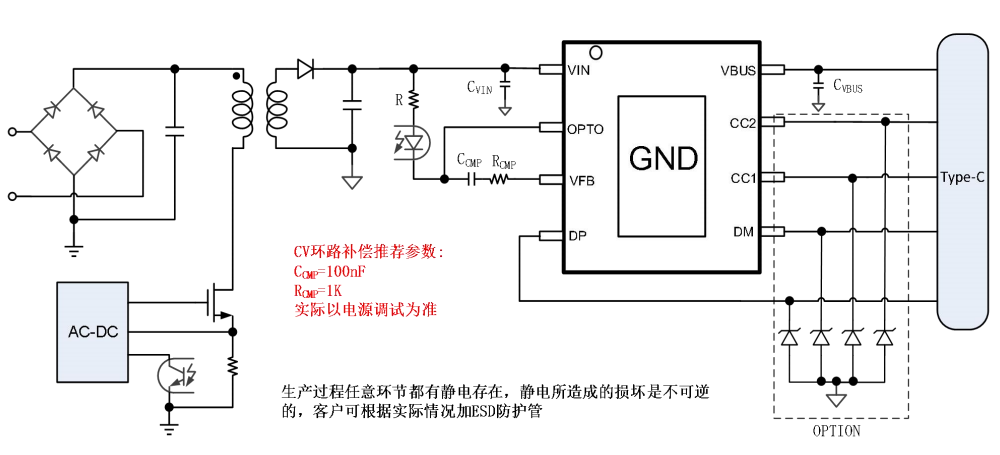

　　AC-DC 应用简图

　　应用领域　　

　　■ AC-DC 适配器　　

　　■ 智能排插

　　XPD718芯片系列订购信息

料号	PDO 和 APDO 配置	印字	包装
XPD718A	PDO:5V/3A, 9V/2.22A	XPD718 XXXXX	ESOP8 4K/盘
XPD718B	PDO:5V/3A, 9V/2.22A, 12V/1.67A
XPD718BP	PDO:5V/3A, 9V/2.22A, 12V/1.67A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/1.8A
XPD718BP30	PDO:5V/3A, 9V/3A, 12V/2.5A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/2.75A
XPD718BP36	PDO:5V/3A, 9V/3A, 12V/3A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/3A
可定制	可定制

　　XPD718系列芯片是XPD720替换升级版，相比XPD720而言进行了优化，主要有以下几个方便，1、支持三星 AFC 12V 协议输出 2、内置VFB上下拉电阻。3、XPD718 集成反馈电阻，完美避免外置反馈电阻引入的误差，调压精度更高，也为应用端节省成本。4、XPD718 集成 10mΩ VBUS 通路功率开关管和双路放电通路，集成恒压控制环路，在发生错误时也可以更快关闭输出并恢复到安全状态，更多XPD718单C口快充协议芯片规格书及XPD718芯片资料向我们申请。>>
