XPD913 100W协议芯片 2A1C 三端口控制器
所属分类：FM/富满系列
品牌：FM/富满
型号：XPD913系列

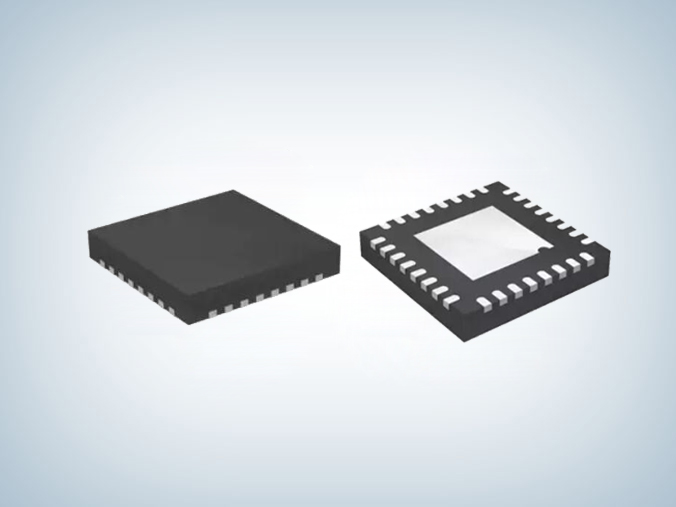

封装：QFN32 5*5
功率：100W
电流：
型号：XPD913系列
封装：QFN32 5*5
功率：100W
电流：
订购热线：0755-23087599
XPD913 采用 QFN32 5*5封装，是一款集成 USB Type-C、USB Power Delivery（PD） 3.1 以及 PPS、QC3.0+/3.0/2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、VOOC快充协议、MTK PE 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB 1C2A 三端口控制器，为 AC-DC 适配器、智能排插等设备提供完整的 Type-C 和 Type-A三端口充电解决方案。
XPD913集成同步开关降压控制器，内置功率MOS。输出电压范围是3.3V 到21V，能提供最大45W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。
XPD913的输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。
XPD913 具有线补功能，随着输出电流的增大会相应提高输出电压，用以补偿充电线缆内阻引起的电压下降。
XPD913 最多支持 1C2A，当Type-C和Type-A其中一个端口接入设备时，Type-C或Type-A端口都可以实现独立的快充功能。当Type-C和Type-A都接入设备时，XPD913的Type-A会将输出电压降至5V给设备供电，其中Type-C 端口仍保持快充功能。特别的，当Type-A或者 Type-C 口一直连接苹果充电线但未接入苹果手机时，其他口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起。XPD913 完美解决了 Type-A 和 Type-C 口连接充电线应用时的快充难题。
XPD913 具备非常高的可靠性。具有多种保护功能：输入过压、欠压保护，输出过流、过压、欠压、短路打嗝保护等。XPD913 支持二次烧录，可实现在线升级。
XPD913芯片特性
■ 支持USB Type-A 和Type-C多口工作模式
- 独立工作时都有快充
- C 口一直有快充
- 多口工作时，A口输出 5V - A口或C口连接苹果充电线但未接入苹果手机时，其他口仍然有快充
■ 集成同步开关降压转换器
- C 口工作时，A口工作在DCDC 模式
- C 口不工作，单A口工作在直通模式
- C 口不工作，双A口工作在DCDC模式
■ 支持USB Type-C协议
■ 支持USB Power Delivery（PD）3.1 以及PPS协议
- 通过 PD3.1 认证（TID：8780）
- PDO 可配置：5V，9V，12V，15V，20V
- 输出功率高至100W
- APDO可配置：5V Prog，9V Prog，15VProg，20V Prog
■ 支持 Quick Charge 3.0+/3.0/2.0 协议
- 支持小米CHARGE TURBO 27W 协议
■ 支持华为FCP/SCP/HVSCP 协议
■ 支持三星AFC 协议
■ 支持VOOC 协议
■ 支持MTK PE 协议
■ 支持USB BC1.2 DCP
■ 支持Apple 2.4A 充电规范
■ 集成CC、CV 控制环路
■ 支持在线升级功能
■ 支持线损补偿功能
■ 支持任意小电流设备
■ 多重保护、高可靠性
- 输入过压、欠压保护
- 输出过压、过流保护
- 短路保护
- 过温保护
- NTC
- 全引脚 ESD 4KV
■ QFN32 5*5 封装

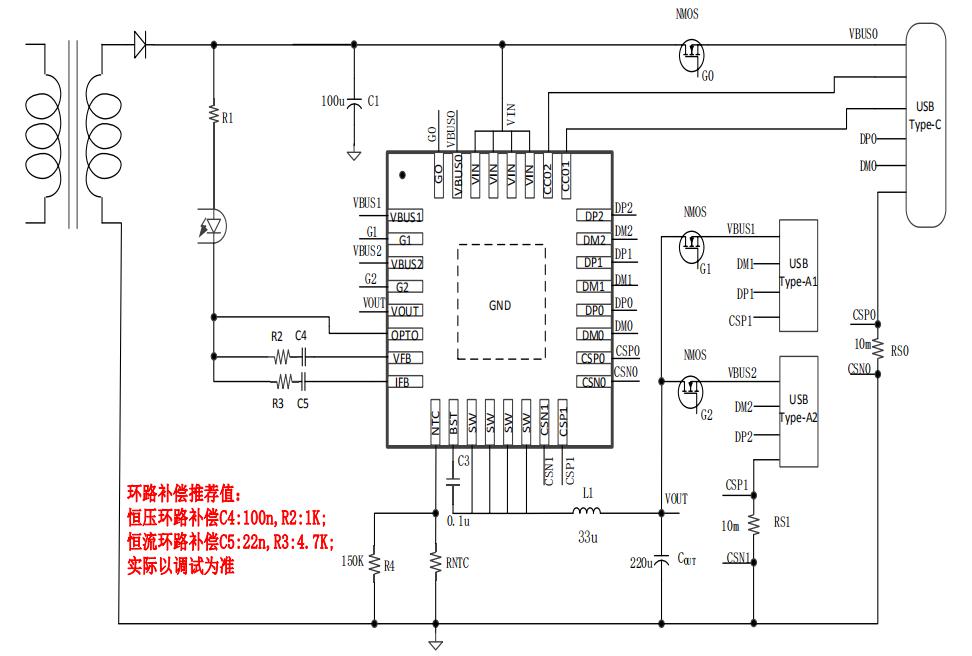

应用电路图
应用领域
■ ACDC适配器
■ 智能排插
■ USB多口充电设备
XPD913芯片系列订购信息
| 料号 | PDO 配置 | QC 配置 | 封装 |
|
XPD913DPH10065TZ |
单C0高功率 PDO: 5V/3A,9V/3A,12V/3A,15V/3A,20V/5A 高功率 APDO1:3.3-16V/5A 高功率 APDO2:3.3-20V/5A 单A1/A2高功率5V/3A,9V/3A,12V/3A,20V/2.25A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 APDO1:3.3-16V/3A 低功率 APDO2:3.3-20V/3.25A 低功率 多口 C0 不工作 A 口限流 5A 低功率 多口 C0 工作 A 口限流 3A |
Class B |
QFN32 5K/盘 |
|
XPD913DH10065TZ |
单 C0 高功率 PDO: 5V/3A,9V/3A,12V/3A,15V/3A,20V/5A 单 A1/A2 高功率 5V/3A,9V/3A,12V/3A,20V/2.25A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 多口 C0 不工作 A 口限流 5A 低功率 多口 C0 工作 A 口限流 3A |
Class B |
|
|
XPD913DPG6545LX |
单 C0 高功率 PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/3.25A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-21V/3A 单 A1/A2 高功率 5V/3A,9V/3A,12V/3A,20V/2.25A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 低功率 APDO1:3.3-11V/3A 低功率 APDO2:3.3-21V/2.25A 低功率 多口 C0 不工作 A 口限流 4A 低功率 多口 C0 工作 A 口限流 2A |
Class B |
|
| XPD913DF3520IT |
单 C0 高功率 PDO:5V/3A, 9V/3A,12V/2.92A,15V/2.33A,20V/1.75A 单 A1/A2 高功率 5V/3A,9V/3A,12V/2.25A,20V/1.35A 低功率 PDO: 5V/3A,9V/2.22A,12V/1.67A 低功率 多口 C0 不工作 A 口限流 3A 低功率 多口 C0 工作 A 口限流 1A |
Class B |
|
| XPD913DE3520TIT |
单 C0 高功率 PDO:5V/3A, 9V/3A,12V/2.92A,15V/2.33A,20V/1.75A 单 A1/A2 高功率 5V/3A,9V/3A,12V/2.25A,20V/1.35A 低功率 PDO: 5V/2.4A,9V/2.22A,12V/1.67A 低功率 多口 C0 不工作 A 口限流 3A 低功率 多口 C0 工作 A 口限流 1A |
Class B |
|
| 可定制 | 根据客户需求定制 |
XPD913 100W协议芯片是集成同步降压USB三端口控制器，单颗芯片XPD913便可实现1C2A模式，DCDC自动工作在直通模式，效率最大化，三个端口1C2A独立工作时都有快充，C口一直有快充，最高支持PD3.1 100W配置，广泛应用于100W和100W以内2A1C和1A1C市场，更多XPD913芯片系列规格书及相关应用资料请向我们申请。>>
