XPD977 65W快充协议芯片2A+C 三端口控制器
所属分类：FM/富满系列
品牌：FM/富满
型号：XPD977
封装：QFN5X5-32
功率：65W
电流：5V，9V，12V，15V，20V
型号：XPD977
封装：QFN5X5-32
功率：65W
电流：5V，9V，12V，15V，20V
订购热线：0755-23087599
XPD977 65W和65W以内快充协议芯片系列是XPD-LINK™互联USB 三端口控制器，将传统协议芯片外置的VBUS开关管和电流取样电阻集成在协议芯片内部，并且集成了A口的快充协议功能以及用于多口协议分配的单片机芯片，支持一个USB-C、两个USB-A接口，并且每个接口都支持快充输出的的快充协议芯片，将传统多颗协议芯片才能完成的功能整合成一颗芯片，简化充电器的开发并降低成本。
XPD977芯片特性
■ 通过 USB PD3.0 认证（TID：5594）
■ 支持 XPD-LINKTM多芯片互联通信技术
■ 支持 USB Type-C 协议
■ 支持 USB Power Delivery（PD）3.0 以及PPS 协议
- PDO 可配置：5V，9V，12V，15V，20V
- 输出功率高至 65W
- APDO 可配置：5V Prog，9V Prog，15V Prog，20V Prog
■ 支持 Quick Charge 2.0/3.0/3.0+协议
- 支持小米 CHARGE TURBO 27W 协议
■ 支持华为 FCP/SCP/HVSCP 协议
- 支持华为 10V 高压 SCP 协议
■ 支持三星 AFC 协议
■ 支持 VOOC 2.0 协议
■ 支持 USB BC1.2 DCP
■ 支持 Apple 2.4A 充电规范
■ 集成 CC、CV 控制环路
■ 集成 10mΩ VBUS 通路功率开关管
■ 集成 10mΩ电流检测电阻
■ 内置 VPWR 和 VBUS 双放电通路
■ 支持线损补偿功能
■ 支持 USB Type-A 和 Type-C 双口工作模式
-独立工作都有快充，同时工作回 5V
- A 口连接苹果充电线但未接入苹果手机时，C 口仍然有快充
■ A 口充饱关断电流阈值 10mA，小电流充电
■ 支持在线升级
■ 安全性
- A 口采用电源端控制避免短路引发漏电
- 过压/欠压保护
- 过流保护
- 过温保护
■ CC1/CC2/DP1/DM1/DP2/DM2 过压保护
■ ESD 特性±4KV
■ Package:QFN5X5-32

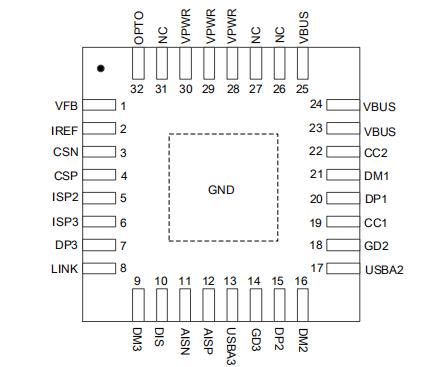

引脚封装定义
XPD977系列概述
XPD977 是一款集成 USB Type-C、USB Power Delivery（PD） 3.0/2.0 以及 PPS、QC3.0/2.0CLASS B 快充协议、华为 FCP/SCP 快充协议、三星 AFC 快充协议、VOOC 2.0 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB 三端口控制器，为 AC-DC适配器、移动电源、车载充电器等设备提供完整的 Type-C 和 Type-A 三端口充电解决方案。
XPD977集成了 XPD-LINK™互联通信技术。通过 XPD-LINK™互联功能，XPD977 可以简单灵活的应用在多个 Type-C 和 Type-A 端口的充电方案中。
内置的TYPE-C 协议可以支持 TYPE-C 设备插入自动唤醒系统，智能识别插头的正插与反插，并实现连接。集成的 TYPE-C PD3.0 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。 当 Type-C 和 Type-A 其中一个端口接入设备时，Type-C 或 Type-A 端口都可以实现独立的快充功能。当 Type-C 和 Type-A 都接入设备时，XPD977 会将输出电压降至 5V 给设备供电，其中 Type-C 端口 PD 只广播 5V/3A，保留 BC1.2 以及 Apple 2.4A，而 Type-A 端口则只保留 Apple 2.4A。特别的，当 Type-A 口一直连接苹果充电线但未接入苹果手机时，Type-C 口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起。
完美解决了 Type-A 和 Type-C 口连接充电线应用时的快充难题。此外，Type-A 口充饱关断电流阈值低至 10mA，可支持智能穿戴设备小电流充电。
XPD977 通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过渡。
XPD977 内部集成 CC 环路控制，在共享电源下可以有效的控制总电流缓解前端电源压力，支持二次烧录，可实现在线升级。
内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）。
XPD977 集成 10mΩ VBUS 通路功率开关管和内部放电通路，节省了外围器件，在发生错误时可以快速关闭输出并恢复到安全状态。
采用 QFN5x5-32 封装。应用中外围电路非常简洁，可以轻松通过 USB PD 认证测试。

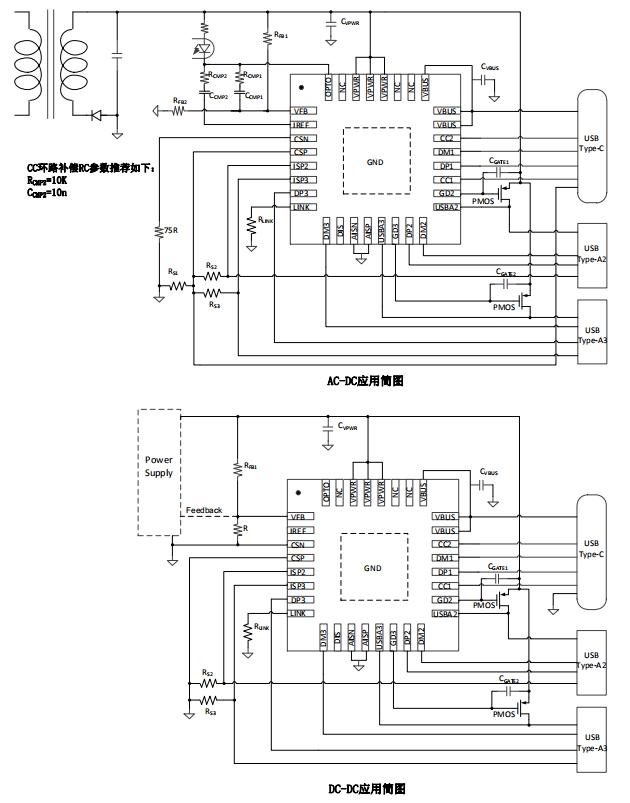

典型应用电路图
应用领域
■ AC-DC 适配器
■ 带 USB 端口排插
■ USB 多口充电设备
XPD977芯片系列订购信息
| 料号 | USB Type-C 端口 PDO 和 APDO 配置 | QC 配置 | 包装 |
| XPD977B18 | 高功率 PDO:5V/3A, 9V/2A, 12V/1.5A | Class A |
QFN32 5K/盘 |
| 低功率 PDO:5V/3A | |||
|
XPD977BP18 |
高功率 PDO:5V/3A, 9V/2A, 12V/1.5A 高功率 APDO1:3.3-5.9V/3A 高功率 APDO2:3.3-11V/1.65A 低功率 PDO:5V/3A |
Class A |
|
| XPD977A |
高功率 PDO:5V/3A, 9V/2.22A 低功率 PDO:5V/3A |
Class A | |
| XPD977B |
高功率 PDO:5V/3A, 9V/2.22A, 12V/1.67A 低功率 PDO:5V/3A |
Class A | |
| XPD977BV | 高功率 PDO:5V/3A, 9V/2.22A, 12V/1.67A 支持 VOOC | Class A | |
| 低功率 PDO:5V/3A | |||
| XPD977D30A |
高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 PDO:5V/3A |
Class B | |
| XPD977D30 |
高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 PDO:5V/3A, 9V/1.75A |
Class A | |
|
XPD977DP30 |
高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-16V/2A 低功率 PDO:5V/3A, 9V/1.75A |
Class A |
|
| XPD977D45 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 低功率 PDO:5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A |
Class A | |
|
XPD977DP45 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-16V/2.8A 低功率 PDO:5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A 低功率 APDO1:3.3-11V/2A 低功率 APDO2:3.3-16V/1.4A |
Class A |
|
| XPD977D60 |
高功率 PDO:5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A |
Class B | |
|
XPD977DP60 |
高功率 PDO:5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A 高功率 APDO1:3.3-16V/3A 高功率 APDO2:3.3-21V/2.85A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 APDO1:3.3-16V/1.9A 低功率 APDO2:3.3-21V/1.4A |
Class B |
|
| XPD977D65 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A |
Class B | |
|
XPD977DP65 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 高功率 APDO1:3.3-16V/3.25A 高功率 APDO2:3.3-21V/3A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 APDO1:3.3-16V/2A 低功率 APDO2:3.3-21V/1.5A |
Class B |
|
| XPD977D6545 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A |
Class B | |
|
XPD977DP6545 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 高功率 APDO1:3.3-16V/3.25A 高功率 APDO2:3.3-21V/3A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 低功率 APDO1:3.3-16V/2.8A 低功率 APDO2:3.3-21V/2.1A |
Class B |
|
| XPD977D6518 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 PDO:5V/3A,9V/2A,12V/1.5A |
Class A |
XPD977芯片系列采用QFN5*5-32封装，支持最高输出 65W，单颗芯片 XPD977 实现 1C2A 模式，用于2A1C三口输出时，外围仅需增添对应的PMOS以及电流取样电阻即可实现多口快充协议支持，更多快充协议芯片18W-100W选型技术方案产品手册及相关应用资料请向足彩竞彩单场
