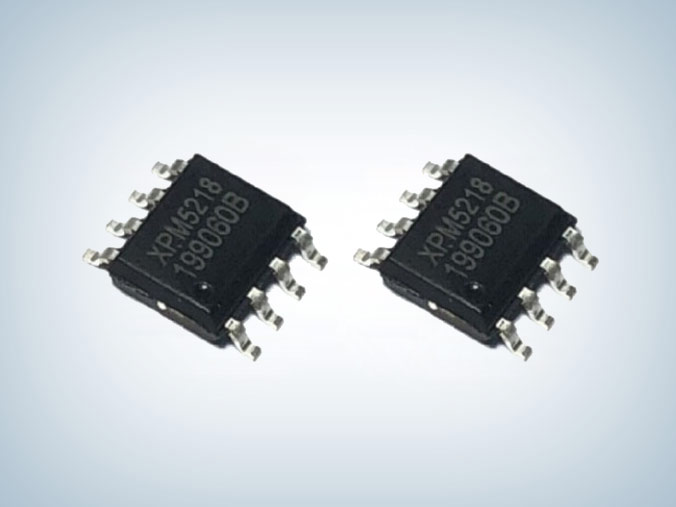

XPM5218 18W USB PD多协议降压芯片
所属分类：FM/富满系列
品牌：FM/富满
型号：XPM5218
封装：ESOP8
功率：18W
电流：5V/2.4A、5V/3A、9V/2A、12V/1.5A
型号：XPM5218
封装：ESOP8
功率：18W
电流：5V/2.4A、5V/3A、9V/2A、12V/1.5A
订购热线：0755-23087599
XPM5218 USB PD多协议降压芯片采用 ESOP8 封装，是一款集成开关管的同步降压转换器，支持 USB Type-C 和 PD 等多种快速 充电协议，为车载充电器、各种快充适配器、智能排插等供电设备提供完整的解决方案。
XPM5218 支持多种快速充电协议，包括 USB Type-C 和 PD 协议，高通 QC2.0/3.0，华为 FCP/SCP，三星 AFC，USB BC1.2 DCP 以及 Apple 2.4A 充电规范。
XPM5218 支持宽输入电压范围，6.6V 至 36V。输出电压范围是 3.6V 至 12V，并依据充电协议自行调整，提供最大 18W 的输出功率。XPM5218A 的 PDO 配置为 5V/3A、9V/2A，XPM5218B 的 PDO 配置为 5V/3A、9V/2A、12V/1.5A。
XPM5218 采用 PWM 电流模控制方式，能快速响应负载瞬态变化。XPM5218 的开关频率为 150KHz，特有的抖频技术能够减小 EMI，帮助客户通过认证。
XPM5218 的输出具有恒压恒流特性。当输出电流小于限定值时，处于恒压模式；当输出电流达到限定值时，处于恒流模式。输出电压具有线补功能，随着输出电流的增大会相应提高输出电压，用以补偿充电线缆内阻引起的电压下降。
XPM5218 具备非常高的可靠性，输入耐压高至 42V，所有引脚 ESD 超过 8KV。同时具有多种保护功能：输入过压、欠压保护，输出过流、过压、欠压、短路打嗝保护等。
xpm5218降压协议芯片特性
■ 输入耐压 42V
■ 支持 USB Type -C 协议
- 配置为 DFP（Source） - 广播 3A 电流
■ 支持 USB Power Delivery（PD）3.0 协议
- 集成完整 PD3.0 分层通信协议
- PDO 电压：5V，9V（XPM5218A）
- PDO 电压：5V，9V，12V（XPM5218B）
■ 支持 Quick Charge 3.0/2.0 协议
■ 支持华为 FCP/SCP 协议
■ 支持三星 AFC 协议
■ 支持 USB BC1.2 DCP
■ 支持 Apple 2.4A 充电规范
■ 同步开关降压转换器
- 内置功率 MOSFET
- 输入电压范围：6.6V 到 36V
- 输出电压范围：3.6V 到 12V
- 输出电流：5V/3A，9V/2A，12V/1.5A
- 输出 5V/3A 转换效率大于 92% - 输出电压线补：100mV/A
- 输出具有 CV/CC 特性
- 内置补偿电路 - 软启动功能
- 特有抖频技术减小 EMI
■ 多重保护、高可靠性
- 输入过压、欠压保护
- 输出过压、过流保护
- 短路保护
- 过温保护
- 全引脚 ESD 8KV

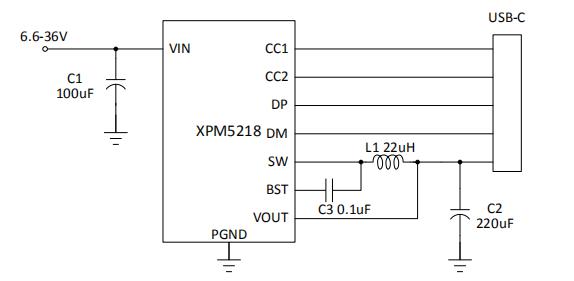

应用电路图
xpm5218芯片应用领域
■ 车载充电器
■ 快充适配器
■ 智能排插
■ 通用高压USB充电器
XPM5218 18W USB PD多协议降压芯片，XPM5218A PDO 配置为5V/3A, 9V/2A；XPM5218B PDO 配置为5V/3A, 9V/2A, 12V/1.5A；XPM5218A2 PDO 配置为5V/2.4A, 9V/2A；XPM5218B2 PDO 配置为5V/2.4A, 9V/2A, 12V/1.5A更多xpm5218降压协议芯片产品手册及应用资料请向足彩竞彩单场
