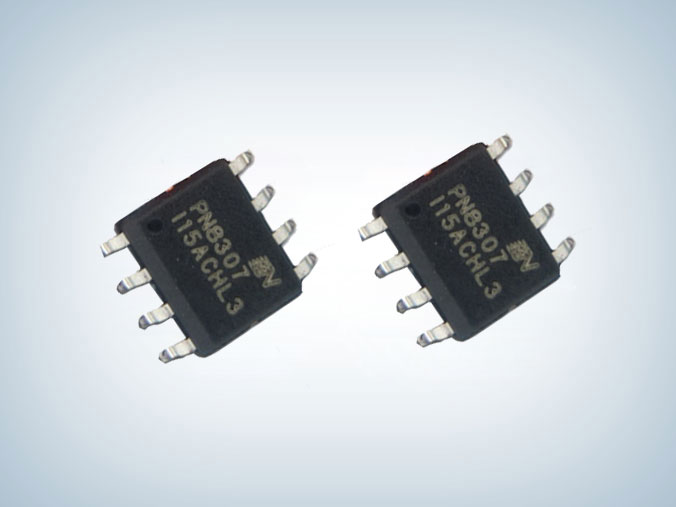

PD芯片PN8307H内置MOS 18W USB PD充电器ic
字号:T|T
自从Apple发布了新MacBook,USB Type-C接口逐渐普及,USB Type-C能支持最高20V/5A,但这需要USB PD适配器,而支持USB PD需要额外的pd芯片,例如芯朋微推出的TYPE-C专用 PD芯片PN8307H,足彩竞彩单场
代理的PD芯片PN8307H内置功率MOS 18W功率的USB PD充电器ic集成了TYPE-C和PD模块,可应用QC3.0充电器及适配器,电源适配器等多种领域。

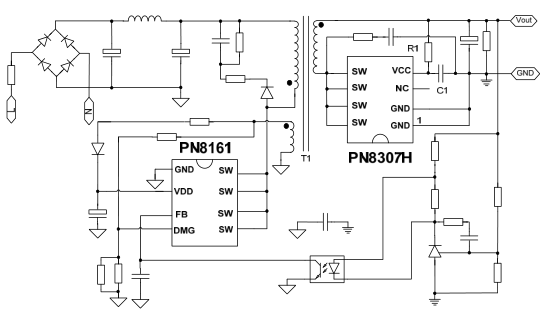

PN8307H包括同步整流控制器及高雪崩能力功率MOSFET,芯片控制功率MOSFET开关以实现同步整流功能,当芯片检测到 V SW <-400mV时,控制器驱动功率MOSFET开启;当芯片检测到 V SW >-30mV时,控制器驱动功率MOSFET关闭,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。
PN8307H内置电压降极低的功率MOSFET,在系统启动阶段,输出电压比较低时,芯片内置MOS体二极管作为次级的续流二极管,以提高电流输出能力,提升转换效率,使得系统效率可以满足6级能效的标准,并留有足够的裕量。
PN8307H集成了极为全面的辅助功能,能够精确地检测到内置功率MOSFET的漏源端压差,包含输出欠压保护、防误开启、最小导通时间等功能。
USB Type-C接口拥有更高效的供电能力,支持传输速率最快、正反盲插操作、所支持设备充电协议更快,USB PD支持的电压范围从5V~20V,功率从5W~100W不等,使用USB PD适配器均可为手机、掌机、平板、笔记本、显示器等设备供电。
