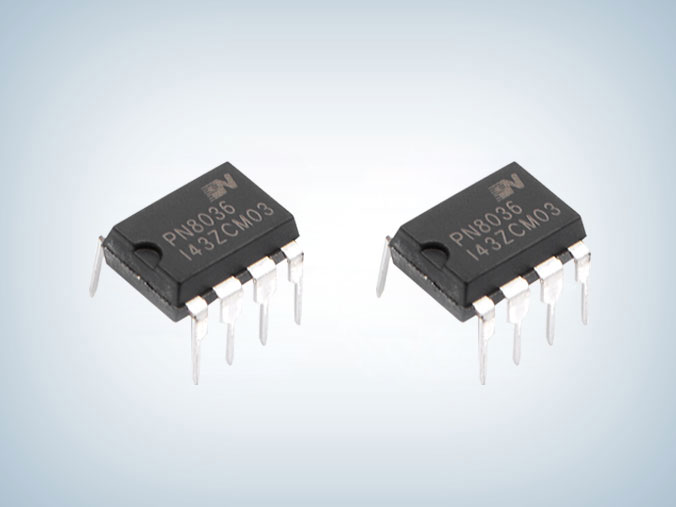

PN8036M宽输出范围非隔离ac/dc电源芯片

　　PN8036M非隔离ac/dc电源芯片主要是用于外围精简的开关电源，其内部集成了PFM控制器以及智能功率MOSFET，内置MOSFET具有650V高雪崩能力，实现系统快速启动、超低待机功能，并具有过流、欠压、过温保护，PN8036M采用的降频调制技术有效改善了EMI特性，下面跟随足彩竞彩单场 芯朋微代理详细了解非隔离ac/dc电源芯片PN8036M。


　　


　　1. PN8036M高压启动：在启动阶段，内部高压启动管提供2mA电流对外部VDD电容进行充电；当VDD电压达到VDDON，PN8036M芯片开始工作，高压启动管停止对VDD电容充电。启动过程结束后，输出通过隔离二极管对VDD电容提供能量，供芯片继续工作。

　　

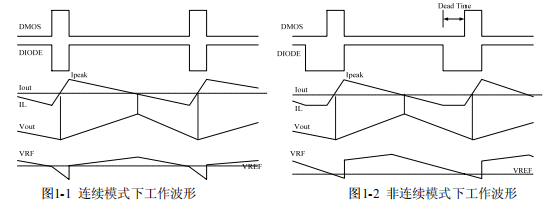

　　2. PN8036M恒压工作模式：芯片通过VDD管脚对输出进行电压采样，VDD电压经过内部分压电阻分压得到采样电压VRF。当VRF低于内部基准电压VREF，芯片开启集成的高压功率管，对储能电感充电，当电感电流达到内部基准电流IPEAK，芯片关闭集成的高压功率管，由系统二极管对储能电感续流。图2-1和图2-2分别给出连续模式（CCM）和非连续模式（DCM）下系统关键节点工作波形。同时芯片集成负载补偿功能，可以提高恒压精度，实现较好的负载调整率。　


　

　　实际应用中VDD对输出的电压采样还受到隔离二极管影响，因此芯片VDD-REF设置为12.3V(TYP)，以抵消隔离二极管上的压降。

　　

　　3.PN8036PFM 调制：芯片工作在PFM模式，同时内部设置IPEAK随芯片工作频率FSW降低而降低，芯片开关周期每增大1us，Ipeak降低约10mA。由于芯片内置采样，最大Ipeak固定，当输出电压和输出电流固定时，电感感量是唯一调制工作频率的参数。建议电感量为0.5mH (EE-13), 如果感量过小，系统带载能力会偏小，如果感量过大，容易造成电感饱和，影响可靠性。

　　

　　4.PN8036M软启动：为了避免非隔离系统启动阶段因进入深度CCM模式，带来较大电流尖峰，PN8036设置软启动功能，通过限制Toffmin降低启动阶段的开关频率。同时芯片设计较小的LEB时间（300ns）,以降低LEB时间内能量大小，避免系统启动时的高电流尖峰。

　　

　　5. PN8036M智能保护功能：　　

　　PN8036M非隔离ac/dc电源芯片集成全面的保护功能，包括：过温保护、VDD欠压保护功能，并且这些保护具有自恢复模式。　　

　　过温保护------当芯片结温超过150℃，芯片进入过温保护状态，输出关闭，当芯片结温低于120度，芯片重新启动。　　

　　VDD欠压保护------当芯片VDD电压低于VDDoff，芯片重新启动。芯片异常自恢复的时间通过VDD电容调整，VDD电容越大，自恢复时间越长。
