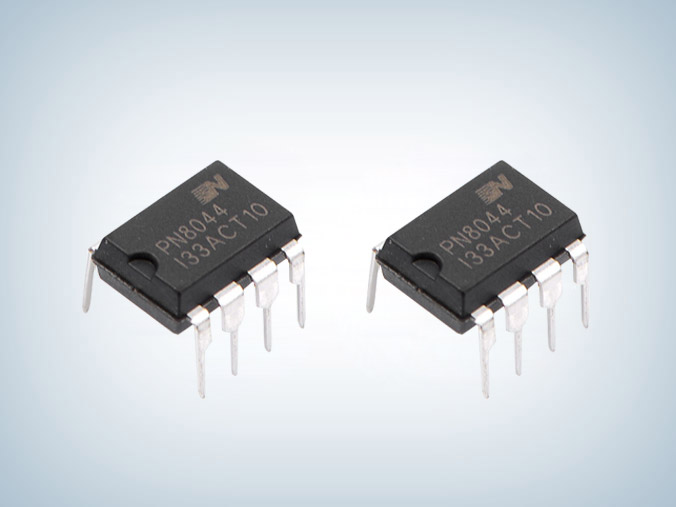

PN8044高性能ac-dc电源芯片
字号:T|T
PN8044内置650V高压启动模块,实现系统快速启动、超低待机功能。该芯片提供了完整的智能化保护功能,包括过载保护,欠压保护,过温保护。另外PN8044的降频调制技术有助于改善EMI特性,下面跟随足彩竞彩单场
小编芯朋微一级代理详细了解PN8044高性能ac-dc电源芯片小家电方案功能描述。
1.高压启动:在启动阶段,PN8044高性能ac-dc电源芯片内部高压启动管提供3mA电流对外部VDD电容进行充电;当VDD电压达到VDDON,芯片开始工作,高压启动管停止对VDD电容充电。启动过程结束后,输出通过隔离二极管对VDD电容提供能量,供芯片继续工作。

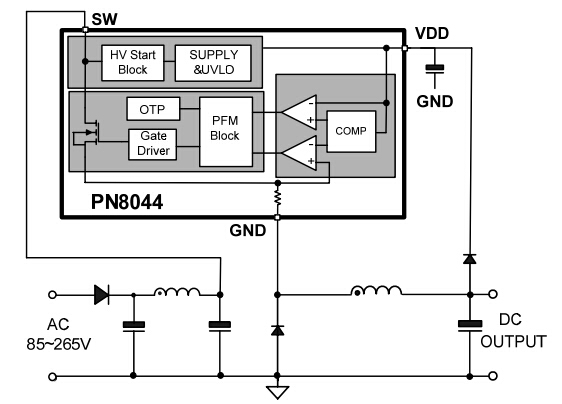

2. 恒压工作模式:芯片通过VDD管脚对输出进行电压采样,VDD电压经过内部分压电阻分压得到采样电压VRF。当VRF低于内部基准电压VREF,芯片开启集成的高压功率管,对储能电感充电,当电感电流达到内部基准电流IPEAK,芯片关闭集成的高压功率管,由系统二极管对储能电感续流。
3.PFM 调制:芯片工作在PFM模式,同时内部设置IPEAK随芯片工作频率FSW降低而降低,芯片开关周期每增大1us,Ipeak降低约6mA。由于芯片内置采样,最大Ipeak固定,当输出电压和输出电流固定时,电感感量是唯一调制工作频率的参数。建议电感量为0.8~1.6mH, 如果感量过小,系统带载能力会偏小,如果感量过大,容易造成电感饱和,影响可靠性。
4. 软启动:为了避免非隔离系统启动阶段因进入深度CCM模式,带来较大电流尖峰,PN8044设置软启动功能,通过限制Toffmin降低启动阶段的开关频率。同时芯片设计较小的LEB时间(300ns),以降低LEB时间内能量大小,避免系统启动时的高电流尖峰。
5. 智能保护功能:PN8044高性能ac-dc电源芯片集成全面的保护功能,包括:过温保护、VDD欠压保护功能,并且这些保护具有自恢复模式。过温保护------当芯片结温超过150℃,芯片进入过温保护状态,输出关闭,当芯片结温低于120度,芯片重新启动。VDD 欠压保护 ------ 当芯片 VDD 电压低于VDDoff,芯片重新启动。芯片异常自恢复的时间通过VDD电容调整,VDD电容越大,自恢复时间越长。
PN8044高性能ac-dc电源芯片集成PFM控制器及650V高雪崩能力智能功率MOSFET,以较低的BOM成本(外围元件数目极少)方便的实现宽电压高压降压小功率电源解决方案,足彩竞彩单场
广泛用于外围元器件极精简的小功率非隔离开关电源。
